某厂房施工组织设计方案(DOC 53页)VIP免费

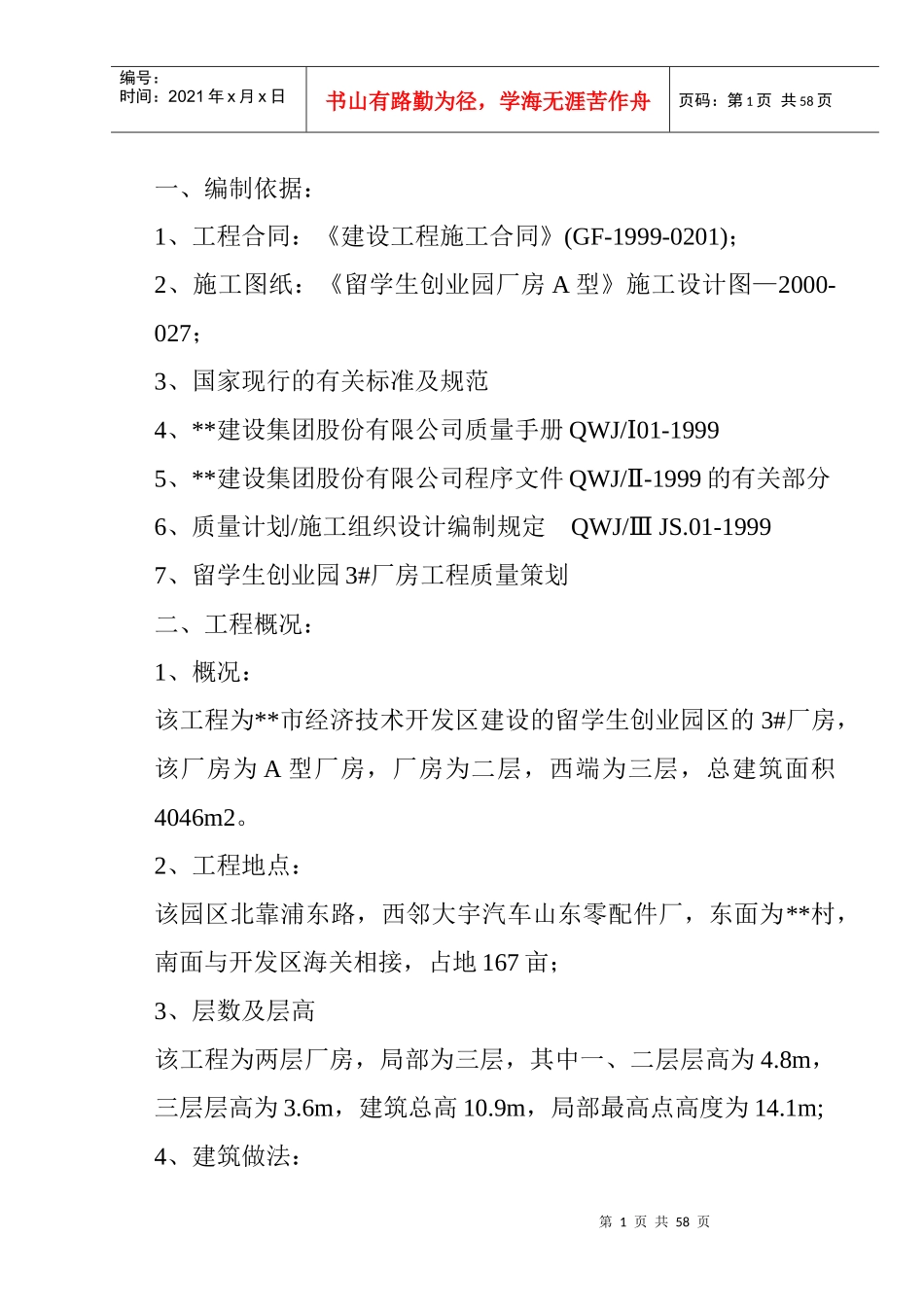

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页一、编制依据：1、工程合同：《建设工程施工合同》(GF-1999-0201)；2、施工图纸：《留学生创业园厂房A型》施工设计图—2000-027；3、国家现行的有关标准及规范4、**建设集团股份有限公司质量手册QWJ/01-1999Ⅰ5、**建设集团股份有限公司程序文件QWJ/-1999Ⅱ的有关部分6、质量计划/施工组织设计编制规定QWJ/JS.01-1999Ⅲ7、留学生创业园3#厂房工程质量策划二、工程概况：1、概况：该工程为**市经济技术开发区建设的留学生创业园区的3#厂房，该厂房为A型厂房，厂房为二层，西端为三层，总建筑面积4046m2。2、工程地点：该园区北靠浦东路，西邻大宇汽车山东零配件厂，东面为**村，南面与开发区海关相接，占地167亩；3、层数及层高该工程为两层厂房，局部为三层，其中一、二层层高为4.8m，三层层高为3.6m，建筑总高10.9m，局部最高点高度为14.1m;4、建筑做法：第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页⑴、楼地面采用水泥砂浆地面，卫生间为防滑地砖地面，楼梯为大理石楼梯；⑵、内墙、天棚为水泥砂浆刷涂料，卫生间为瓷砖到顶；⑶、外墙采用聚合物水泥砂浆弹涂作法，勒脚处为仿蘑菇石墙面；⑷、屋面为平屋面，水泥蛭石保温，SBS防水卷材防水，上做苯丙乳液保护层；⑸、门窗为塑钢门窗，楼梯间门为防火门。5、结构形式：结构形式为现浇钢筋砼框架结构；基础为桩基础，独立桩承台，桩承台之间采用基础梁连接；围护结构为炉渣空心砌块。6、水文地质情况及自然条件：根据威海经济技术开发区勘察测绘有限责任公司所做的《岩土工程勘察报告》，场区水文地质及自然条件如下：⑴、场地地形地貌：场区位于山前冲积平原与滨海平原内，为海陆交互相沉积，场地由南向北缓倾斜，高差仅3米左右，地势较平坦，场区的东南方向有一要小河向西北方向穿过整个场区，河宽约8米左右。⑵、场地岩土工程地质条件经勘察场区范围内地基土主要为：a、素填土：黄褐色，松散，由粉质粘土、碎石、中细砂组成，第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页场地的东北部为灰白色细砂，为河道内清淤所填，该层厚度变化大，0.20～4.10米，平均1.19米，层底标高-4.67～0.84米，为近期人工堆填而成，分布于整个场区。b、粉土：黄褐色，下部渐变为浅灰白色到深灰色，局部夹有淤泥质粉质粘土薄层，层厚0.40～5.60米，平均1.96米，层底标高-5.68～-1.54米，该层在整个场区仅分布于西部或呈透镜体状产出。标贯击数为3.9击。c、细砂：黄褐色，下部渐变为浅灰色，松散，饱和，随深度增加颜色加深，粘粒含量变多强度降低，局部并见有尚未完全腐烂的植物及贝壳等海相生物残骸，略带臭味。该层厚度变化大，厚0.80～9.20米，层底标高-8.93～-4.03米。标贯击数为10击。d、中砂：浅灰白色～浅灰色，稍密～中密，饱和，颗粒较均匀，具次棱角状，粘粒含量少，该层在场区分布较广，层厚变化大，厚0.30～7.20米，标高-13.30～-6.52米，本层局部夹有粉质粘土透镜体。标贯击数为11击。e、粉质粘土：灰褐色，可塑，局部含有少量砂粒，层厚0.70～10.30米，变化较大，层底标高为-15.61～-8.45米，局部与细砂接触。f、粉土：灰绿色，稍密～中密，局部含有砂粒，该层厚度变化大，分布不均，厚0.70～4.00米，层底标高-17.35～-9.85米。标贯击数为15击。第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页g、粉质粘土：黄褐色，呈可塑状态，局部为更塑状态，可见铁锰质氧化物，该层在场区分布面积小，且厚度变化大，为中等压缩性土，厚2.00～5.10米，层底标高-18.37～-13.54米。标贯击数为9击。h、碎石土：黄褐色，由碎石块及粘性土组成，石块多为花岗岩，呈棱角状，覆盖于风化花岗岩上，该层分布不均，厚度也较薄，层厚0.50～3.00米，层底标高-18.03～-10.53米。标贯击数为18击。i、全风化花岗岩：浅灰白色，花岗结构，块状构造，主要矿物成分为长石、石英、黑云母，由于风化作用，与原岩相比，强度...
