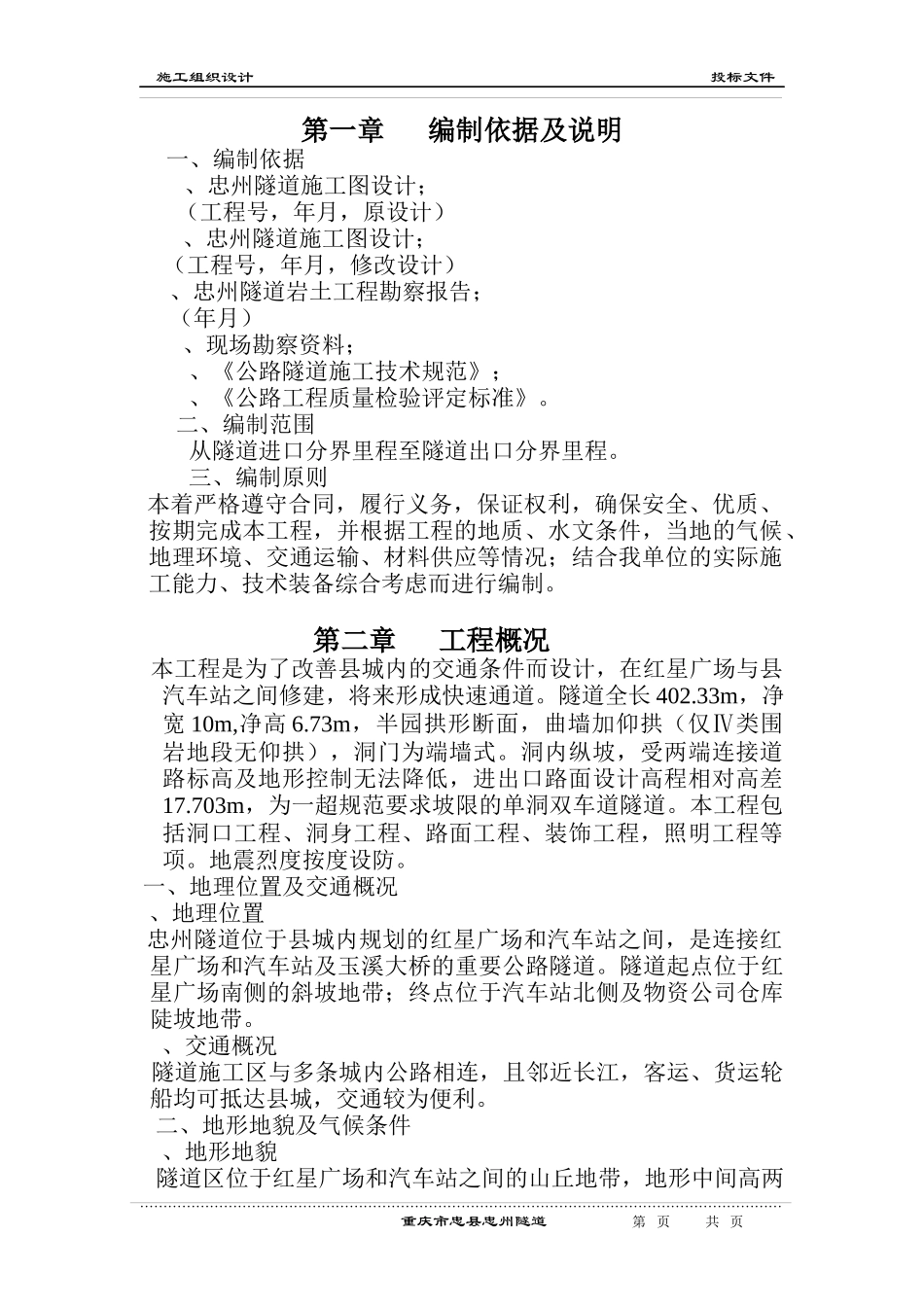

施工组织设计投标文件第一章编制依据及说明一、编制依据、忠州隧道施工图设计；（工程号，年月，原设计）、忠州隧道施工图设计；（工程号，年月，修改设计）、忠州隧道岩土工程勘察报告；（年月）、现场勘察资料；、《公路隧道施工技术规范》；、《公路工程质量检验评定标准》。二、编制范围从隧道进口分界里程至隧道出口分界里程。三、编制原则本着严格遵守合同，履行义务，保证权利，确保安全、优质、按期完成本工程，并根据工程的地质、水文条件，当地的气候、地理环境、交通运输、材料供应等情况；结合我单位的实际施工能力、技术装备综合考虑而进行编制。第二章工程概况本工程是为了改善县城内的交通条件而设计，在红星广场与县汽车站之间修建，将来形成快速通道。隧道全长402.33m，净宽10m,净高6.73m，半园拱形断面，曲墙加仰拱（仅Ⅳ类围岩地段无仰拱），洞门为端墙式。洞内纵坡，受两端连接道路标高及地形控制无法降低，进出口路面设计高程相对高差17.703m，为一超规范要求坡限的单洞双车道隧道。本工程包括洞口工程、洞身工程、路面工程、装饰工程，照明工程等项。地震烈度按度设防。一、地理位置及交通概况、地理位置忠州隧道位于县城内规划的红星广场和汽车站之间，是连接红星广场和汽车站及玉溪大桥的重要公路隧道。隧道起点位于红星广场南侧的斜坡地带；终点位于汽车站北侧及物资公司仓库陡坡地带。、交通概况隧道施工区与多条城内公路相连，且邻近长江，客运、货运轮船均可抵达县城，交通较为便利。二、地形地貌及气候条件、地形地貌隧道区位于红星广场和汽车站之间的山丘地带，地形中间高两…………………………………………………………………………………………………………………………重庆市忠县忠州隧道第页共页施工组织设计投标文件头低。隧址区高点在种子公司内，高程为286.71m，低点在汽车站一带，高程为193.32m，相对高差为93.39m，地形起伏较大。由于旧城改建和库区移民工程的修建，在该段原地形地貌经人工活动改造变化较大，人类建、构筑物基本分布在整个隧道穿越地区，仅在进口位置处和其它零星地段保留了原地貌形态。场地属侵蚀浅丘地貌。隧道进洞口段为一斜坡，地形坡度约左右，地面高程约为260.00m，相对高差为40.00m，倾向近正北方向；斜坡植被较发育，部分地段被开垦为旱田。隧道出洞口段为一陡峻岩质高边坡，地形坡角，有砂、泥岩互层出露，边坡顶部高程为234.00m，底部高程为205.00m，相对高差为29.00m。具有人类开凿痕迹，为人工岩质边坡，经调查人工边坡形成已年，目前没有采取任何防护措施。边坡四周为人类活动区，建筑物较多。经调查在隧道出口处有一防空洞，高程为217.00m，走向约为，长度约为18.5m，洞身尺寸约为×2.00m。围岩为砂岩，洞顶洞侧无衬砌。、气候条件本区属亚热带湿润气候区，温暖湿润，雨量充沛。具冬暖夏热，秋雨连绵，无霜期长的特点。现将收集的气象资料引用如下：多年平均气温在18.20C，最高气温42.10C（年月日），最低气温-4.10C（年月日）。该区多年平均降雨量1400mm，最大年平均降雨量1641.90mm（年），最小年平均降雨量886.60mm（年），日最大年平均降雨可达230mm，最大连续降雨量可达550mm。降雨量分配不均，一般集中在月下旬至月下旬和月下旬至月中旬，旬降雨量大于58.00mm的有月下旬、月下旬、月上旬和月中旬，降雨量最小为月上旬，仅有4.50mm。三、工程地质及水文地质条件、工程地质条件经工程地质测绘及钻探揭露，场地主要地层由第四系填筑土、第四系残坡积层及侏罗系中统蓬莱组泥岩和砂岩组成。地层岩性主要为：填筑土（）;残坡积亚粘土（）和侏罗系蓬莱组基岩（），基岩为泥，沙岩互层。各岩土层工程地质基本特征及分布范围分述如下：杂色。主要由粘性土及强风化状的泥岩、砂岩碎块石组成，含建筑垃圾，硬杂物粒径一般为500mm，含量占，稍密，稍湿。揭露层厚4.50m，主要分布在居民区，为工程修建的回填土，回填年限年不等。…………………………………………………………………………………………………………………………重庆市忠县忠州隧道第页共页施工组织设计投标文件褐黄色，紫红色。含泥岩、砂岩风化碎...
