某年直放站产品技术资料大全VIP免费

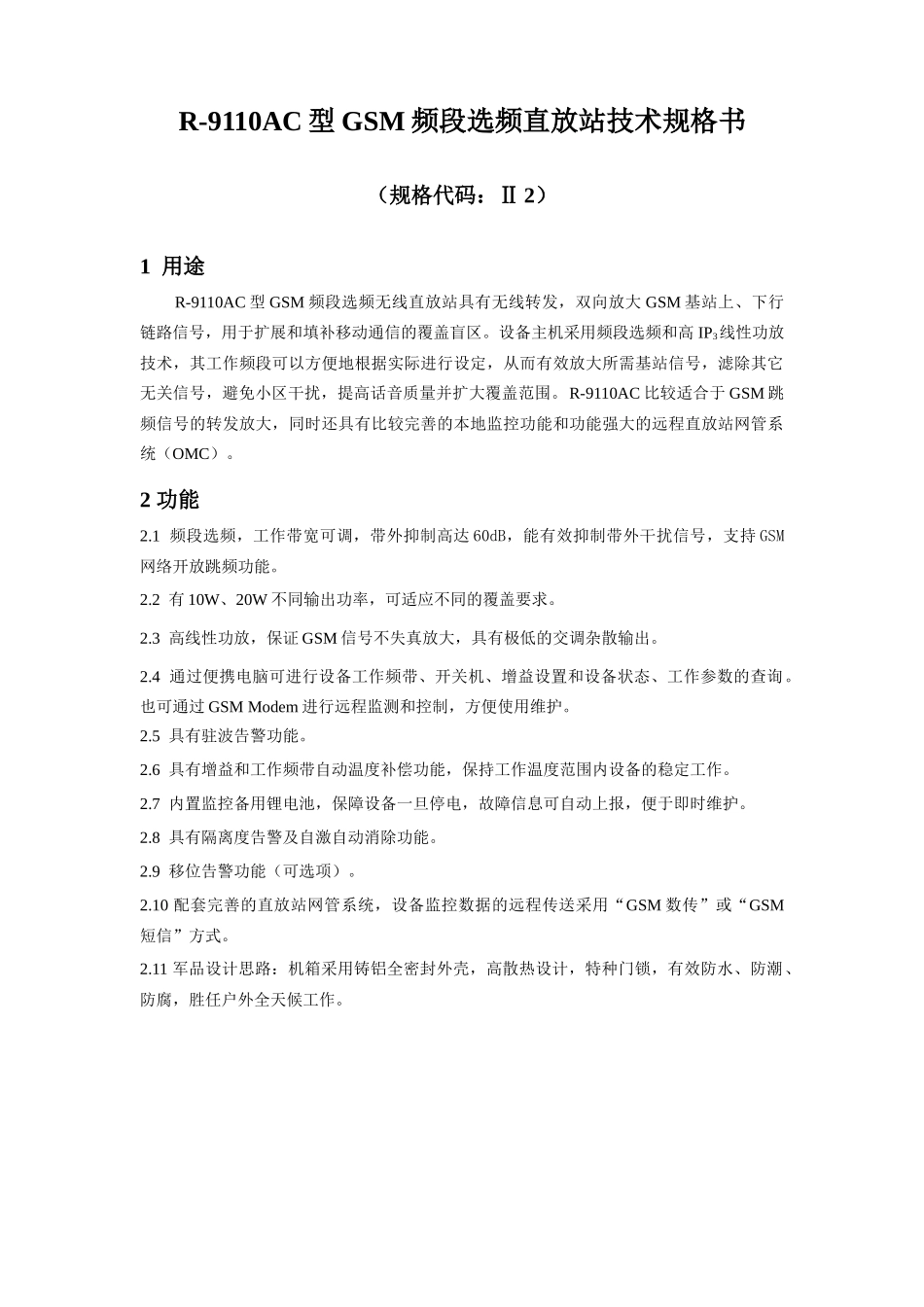

2003年直放站产品技术资料包括以下43个型号产品：序号产品型号产品名称1R-9110AC（规格代码Ⅱ2）国内型GSM频段选频直放站2R-9110AC（规格代码Ⅱ2）出口型GSM频段选频直放站3R-9110AC1-C1/C2GSM频段选频直放站4R-9110MSGSM太阳能直放站5R-9122AC（规格代码Ⅱ2）GSM无线选频直放站6R-9122AC（10W）型用户手GSM无线选频直放站7R-9122AC1GSM无线选频直放站8R-9122ASGSM太阳能选频直放站9R-9122CGSM无线选频直放站10R-9122SGSM移频直放站11RA-1000AW（规格代码Ⅱ2）GSM光纤直放站12RA-1000AS-R（5W）GSM太阳能直放站13RA-1000AS-R（10W）GSM太阳能直放站14RA-1000WGSM光纤直放站15TPA-9020A/TPA-9020BGSM基站塔顶功率放大器16LE-4122APGSM基站塔顶功率放大器17TPA-9010A/TPA-9010BGSM基站塔顶功率放大器18R-1822ACDCS无线选频直放站19RS-2110GSM室内频段选频直放站20RS-2110B-C1/C2GSM室内频段选频直放站21RS-2110EGSM室内频段选频直放站22RS-2122GSM室内选频直放站23M-4000BGSM室内功率直放机24M-4000B-CGSM室内功率直放机25M-4000B-C1/C2GSM室内功率直放机26M-4000A-C1/C2GSM室内功率直放机27M-4000APGSM功率直放机28M-4000P-1GSM功率直放机29M-4000P-2ⅡGSM功率直放机30RS-5110GSM室内光纤直放站31RS-5110/RS-5180室内光纤直放站32M-4180B-C1/C2（规格代码Ⅱ2）DCS室内功率直放机33R-8110ACCDMA无线选频直放站34R-8110AWCDMA无线直放站35R-8110ASCDMA太阳能直放站36R-8122ASCDMA太阳能直放站37R-8122SCDMA移频直放站38RA-1082CDMA室外光纤选频直放站39RA-1080（规格代码Ⅱ2）CDMA室外光纤选频直放站40M-4080B-C1/C2CDMA干线放大器41M-4080A-C1/C2CDMA干线放大器42RS-2080A-C1/C2CDMA室内直放站43RS-2080B-C1/C2CDMA室内直放站R-9110AC型GSM频段选频直放站技术规格书（规格代码：Ⅱ2）1用途R-9110AC型GSM频段选频无线直放站具有无线转发，双向放大GSM基站上、下行链路信号，用于扩展和填补移动通信的覆盖盲区。设备主机采用频段选频和高IP3线性功放技术，其工作频段可以方便地根据实际进行设定，从而有效放大所需基站信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖范围。R-9110AC比较适合于GSM跳频信号的转发放大，同时还具有比较完善的本地监控功能和功能强大的远程直放站网管系统（OMC）。2功能2.1频段选频，工作带宽可调，带外抑制高达60dB，能有效抑制带外干扰信号，支持GSM网络开放跳频功能。2.2有10W、20W不同输出功率，可适应不同的覆盖要求。2.3高线性功放，保证GSM信号不失真放大，具有极低的交调杂散输出。2.4通过便携电脑可进行设备工作频带、开关机、增益设置和设备状态、工作参数的查询。也可通过GSMModem进行远程监测和控制，方便使用维护。2.5具有驻波告警功能。2.6具有增益和工作频带自动温度补偿功能，保持工作温度范围内设备的稳定工作。2.7内置监控备用锂电池，保障设备一旦停电，故障信息可自动上报，便于即时维护。2.8具有隔离度告警及自激自动消除功能。2.9移位告警功能（可选项）。2.10配套完善的直放站网管系统，设备监控数据的远程传送采用“GSM数传”或“GSM短信”方式。2.11军品设计思路：机箱采用铸铝全密封外壳，高散热设计，特种门锁，有效防水、防潮、防腐，胜任户外全天候工作。3产品分类用户可选择设备的工作频段，最大工作带宽及输出功率见下表：工作频段24MHz型：上行：885～909MHz；下行：930～954MHz19MHz型：上行：890～909MHz；下行：935～954MHz6MHz型：上行：909～915MHz；下行：954～960MHz其它特定工作频段用户可选最大工作带宽24MHz型：最大带宽24MHz；19MHz型：最大带宽19MHz；6MHz型：最大带宽6MHz；其它工作频段的最大带宽用户可选输出功率43dBm型：最大输出功率43dBm（20W）40dBm型：最大输出功率40dBm（10W）4特性参数工作频段上行880~915MHz下行925~960MHz工作带宽2~24MHz（24MHz型）；2~19MHz（19MHz型）；2~6MHz（6MHz型）增益60~92dB连续可调，1dB步进通带内波动≤±2dB（24MHz型）；≤2dB（19MHz及6MHz型）选择性24MHz型：BW3dB:≥23.6MHz；BW35dB:≤24.8MHz；BW45dB:≤25.2MHz19MHz型：BW2dB:≥19MHz；BW45...
