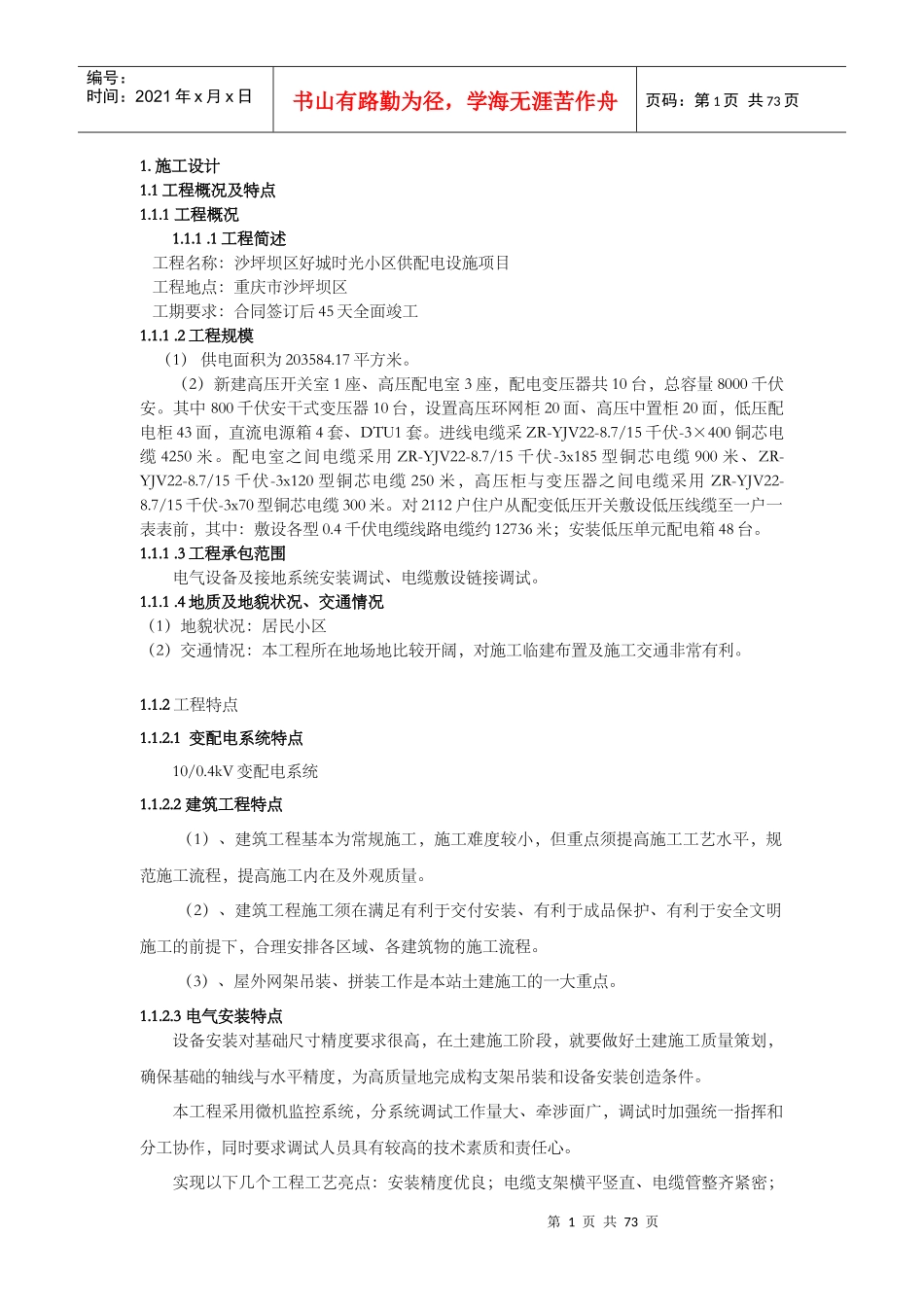

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页1.施工设计1.1工程概况及特点1.1.1工程概况1.1.1.1工程简述工程名称：沙坪坝区好城时光小区供配电设施项目工程地点：重庆市沙坪坝区工期要求：合同签订后45天全面竣工1.1.1.2工程规模（1）供电面积为203584.17平方米。（2）新建高压开关室1座、高压配电室3座，配电变压器共10台，总容量8000千伏安。其中800千伏安干式变压器10台，设置高压环网柜20面、高压中置柜20面，低压配电柜43面，直流电源箱4套、DTU1套。进线电缆采ZR-YJV22-8.7/15千伏-3×400铜芯电缆4250米。配电室之间电缆采用ZR-YJV22-8.7/15千伏-3x185型铜芯电缆900米、ZR-YJV22-8.7/15千伏-3x120型铜芯电缆250米，高压柜与变压器之间电缆采用ZR-YJV22-8.7/15千伏-3x70型铜芯电缆300米。对2112户住户从配变低压开关敷设低压线缆至一户一表表前，其中：敷设各型0.4千伏电缆线路电缆约12736米；安装低压单元配电箱48台。1.1.1.3工程承包范围电气设备及接地系统安装调试、电缆敷设链接调试。1.1.1.4地质及地貌状况、交通情况（1）地貌状况：居民小区（2）交通情况：本工程所在地场地比较开阔，对施工临建布置及施工交通非常有利。1.1.2工程特点1、供电电源及电压等级1.1.2.1变配电系统特点10/0.4kV变配电系统1.1.2.2建筑工程特点（1）、建筑工程基本为常规施工，施工难度较小，但重点须提高施工工艺水平，规范施工流程，提高施工内在及外观质量。（2）、建筑工程施工须在满足有利于交付安装、有利于成品保护、有利于安全文明施工的前提下，合理安排各区域、各建筑物的施工流程。（3）、屋外网架吊装、拼装工作是本站土建施工的一大重点。1.1.2.3电气安装特点设备安装对基础尺寸精度要求很高，在土建施工阶段，就要做好土建施工质量策划，确保基础的轴线与水平精度，为高质量地完成构支架吊装和设备安装创造条件。本工程采用微机监控系统，分系统调试工作量大、牵涉面广，调试时加强统一指挥和分工协作，同时要求调试人员具有较高的技术素质和责任心。实现以下几个工程工艺亮点：安装精度优良；电缆支架横平竖直、电缆管整齐紧密；第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页电缆敷设层次分明、整齐有序；二次接线工艺考究美观。1.1.2.4安全文明施工特点由于本工程是新建项目，对安全文明施工要求很高，要做到“设施标准、行为规范、施工有序、环境整洁”，树立起江西电力系统工程安全文明品牌形象。1.1.2.5自然环境重庆属亚热带季风湿润气候，气温温和，日照充足，雨量丰沛，无霜期长，严冬较短，年平均气温17.3℃，年最低气温9.2℃、历年最高气温43℃；1.2施工方案1.2.1施工现场组织机构我公司对本工程的建设给予了高度重视，力争创重庆电力公司样板工程，打开电力系统市场，现已就本工程的质量目标、工艺标准、文明施工等进行了专题策划，对人、材、机等施工资源的投入做了详细的布置。我单位已建立了与当地政府行政部门、行业管理部门及本工程各建设责任主体等单位良好的沟通和协调关系，各种社会资源比较丰富，方便人员、机械设备、材料的快速进场。我公司对该项目班子成员经过认真的筛选，配备工作能力强，有事业心，强有力的领导班子，能够充分代表重庆坤西电气有限公司实力的人员上岗，机构图如下：1.2.1.1现场组织机构图项目经理：彭洪安全员：艾进技术总工：胡姚材料员：柯艾玓质检员：马俊资料员：田文蛟预算员：李富红第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页1.2.1.2项目经理部各级职责本次工作负责人：彭洪（TEL：15696140418）对本次工作负有以下责任：正确安全地组织安排本工段的工作；结合实际对本工段全体施工人员进行安全思想教育、质量教育，提高每个职工的自我防护意识和质量意识；工作前，对全体人员交待安全措施和技术措施，工作结束后应向工作负责人汇报工作、安全、质量等情况，及时开好工后会，总结经验，纠正不安全苗头，以确保顺利完成改造工作；严格执行“两票三制”，对工作票所列...
