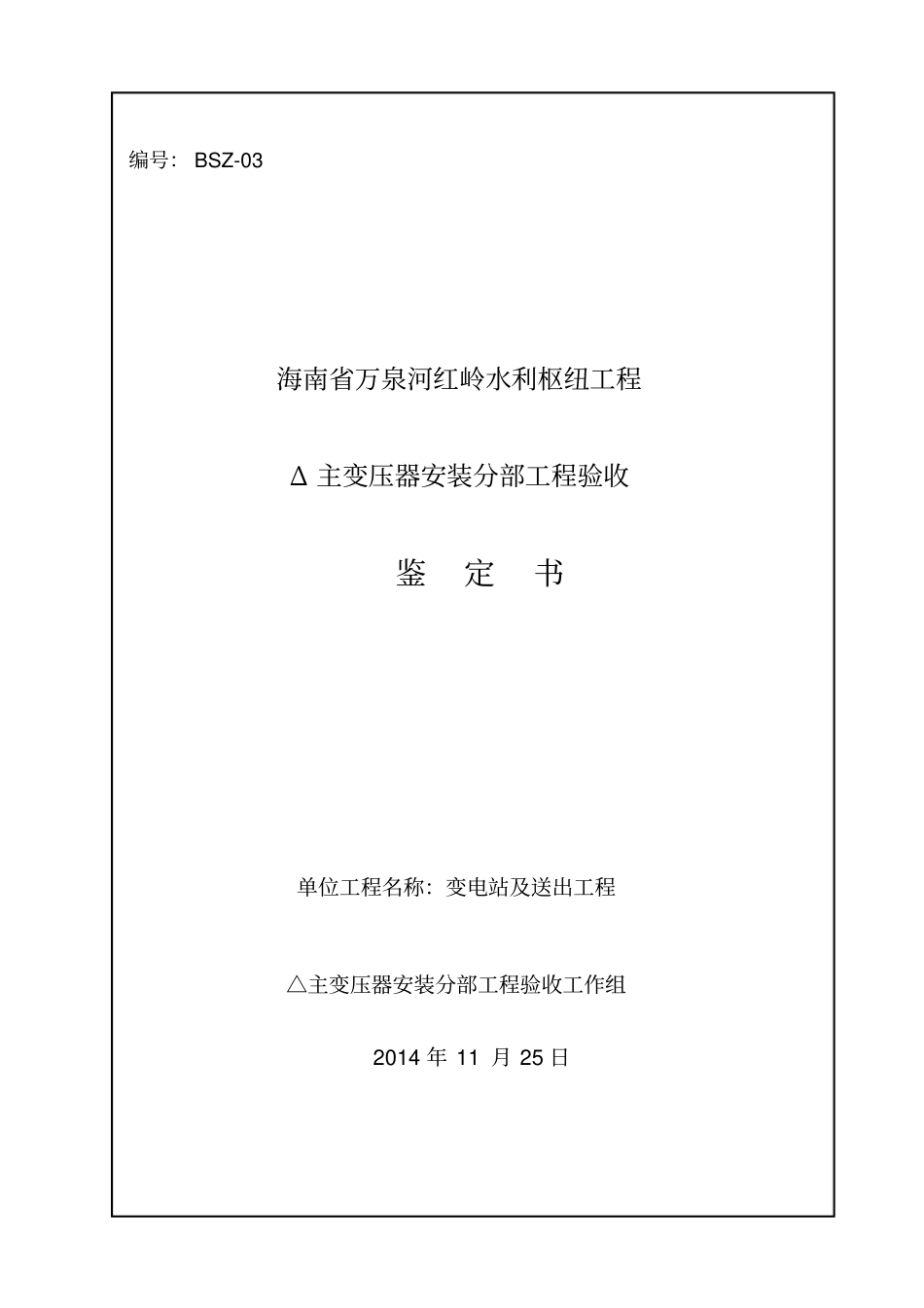

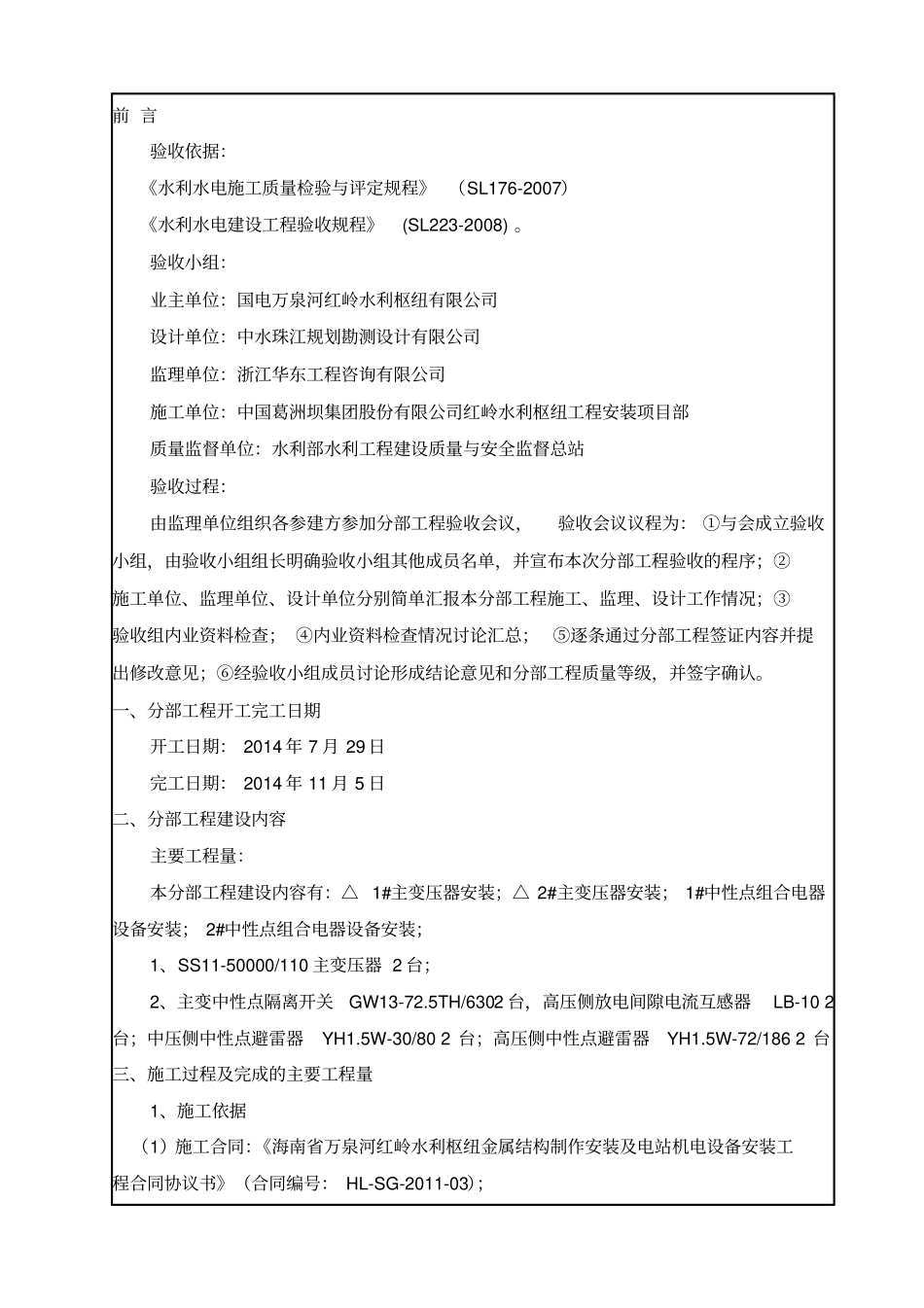

编号：BSZ-03海南省万泉河红岭水利枢纽工程Δ主变压器安装分部工程验收鉴定书单位工程名称：变电站及送出工程△主变压器安装分部工程验收工作组2014年11月25日前言验收依据：《水利水电施工质量检验与评定规程》（SL176-2007）《水利水电建设工程验收规程》(SL223-2008)。验收小组：业主单位：国电万泉河红岭水利枢纽有限公司设计单位：中水珠江规划勘测设计有限公司监理单位：浙江华东工程咨询有限公司施工单位：中国葛洲坝集团股份有限公司红岭水利枢纽工程安装项目部质量监督单位：水利部水利工程建设质量与安全监督总站验收过程：由监理单位组织各参建方参加分部工程验收会议，验收会议议程为：①与会成立验收小组，由验收小组组长明确验收小组其他成员名单，并宣布本次分部工程验收的程序；②施工单位、监理单位、设计单位分别简单汇报本分部工程施工、监理、设计工作情况；③验收组内业资料检查；④内业资料检查情况讨论汇总；⑤逐条通过分部工程签证内容并提出修改意见；⑥经验收小组成员讨论形成结论意见和分部工程质量等级，并签字确认。一、分部工程开工完工日期开工日期：2014年7月29日完工日期：2014年11月5日二、分部工程建设内容主要工程量：本分部工程建设内容有：△1#主变压器安装；△2#主变压器安装；1#中性点组合电器设备安装；2#中性点组合电器设备安装；1、SS11-50000/110主变压器2台；2、主变中性点隔离开关GW13-72.5TH/6302台，高压侧放电间隙电流互感器LB-102台；中压侧中性点避雷器YH1.5W-30/802台；高压侧中性点避雷器YH1.5W-72/1862台三、施工过程及完成的主要工程量1、施工依据（1）施工合同：《海南省万泉河红岭水利枢纽金属结构制作安装及电站机电设备安装工程合同协议书》（合同编号：HL-SG-2011-03）；（2）施工图纸坝后水电站坝后主变安装图纸：序号图纸名称图纸编号1主变轨道布置安装图WH-4JS-B-2-11（1/2）2坝后水电站主变轨道布置安装图WH-4JS-B-2-11（2/2）3坝后电站主变压器场设备布置及埋管埋件平面图WH-4JD1-2-014坝后电站EL.100.42层主要电气设备平面布置图WH-4JD1-1-105坝后电站主变压器附属电气设备安装图WH-4JD1-2-026坝后电站主变压器附属电气设备安装图WH-4JD1-2-037坝后电站主变压器附属电气设备安装图WH-4JD1-2-048铭牌1TD.710.4028.1MP9变压器总装图1TD.710.4028.110主变压器运输图1TD.710.4028.1YS11储油柜装配5TD.462.4028.112主变控制线路图6TD.076.4028.113主变中性点隔离开关控制接线及端子图WH-4JD2-4-0114主变端子箱原理接线图WH-4JD2-4-0215主变端子箱端子接线图WH-4JD2-4-03）（3）施工技术要求中葛-安装-技案-【2013】-011号、中葛-安装-技案-【2013】-008号、中葛-安装-技案-【2013】-002号、中葛-安装-技案-【2013】-007号（4)施工规范（1)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148–90（2）《电力变压器》GB1094.1～5（3）《变压器油》GB2536–1990（4）《变压器、高压电器和套管的接线端子》GB5273–85（5）《电气装置安装工程高压电器施工及验收规范》GBJ147–2010（6）《变压器和开关设备未使用过的矿物绝缘油规范》IEC60296（7）《高压试验技术》IEC60060·（8）《互感器》IEC60044（9）厂家技术文件2、施工过程2.1施工准备工作a、收集与本工程有关的资料、文件、图纸（包括合同文件、资料，设计文件、图纸，设备厂家设计文件、图纸等）并进行整理；b、查看了解安装现场，在现场接收时应做好原始记录；c、依据合同文件、图纸编制施工指导文件并报监理审批；d、按本工程进度计划和本专业实际情况对施工人员进行培训并进行考核；e、施工机具、材料等购置与检查或试用并符合本产品的要求。2.2主变本体及附件检查2.2.1安装前准备工作a、确定设备到位时间和设备满足需要。b、落实附件现场的验收及校验时间，添加油的化验时间。c、配备防护用材料，做好防尘、防雨、防火措施。d、了解工作产所内安全注意事项，保证所用设备以及工具能够及时到达。e、确定安装施工方案以及变压器油到达时间。2.2.2主体外观及附件检查设备到场后，应协同监理、建设单位三方一起根据装箱清单清点、验收a、...
