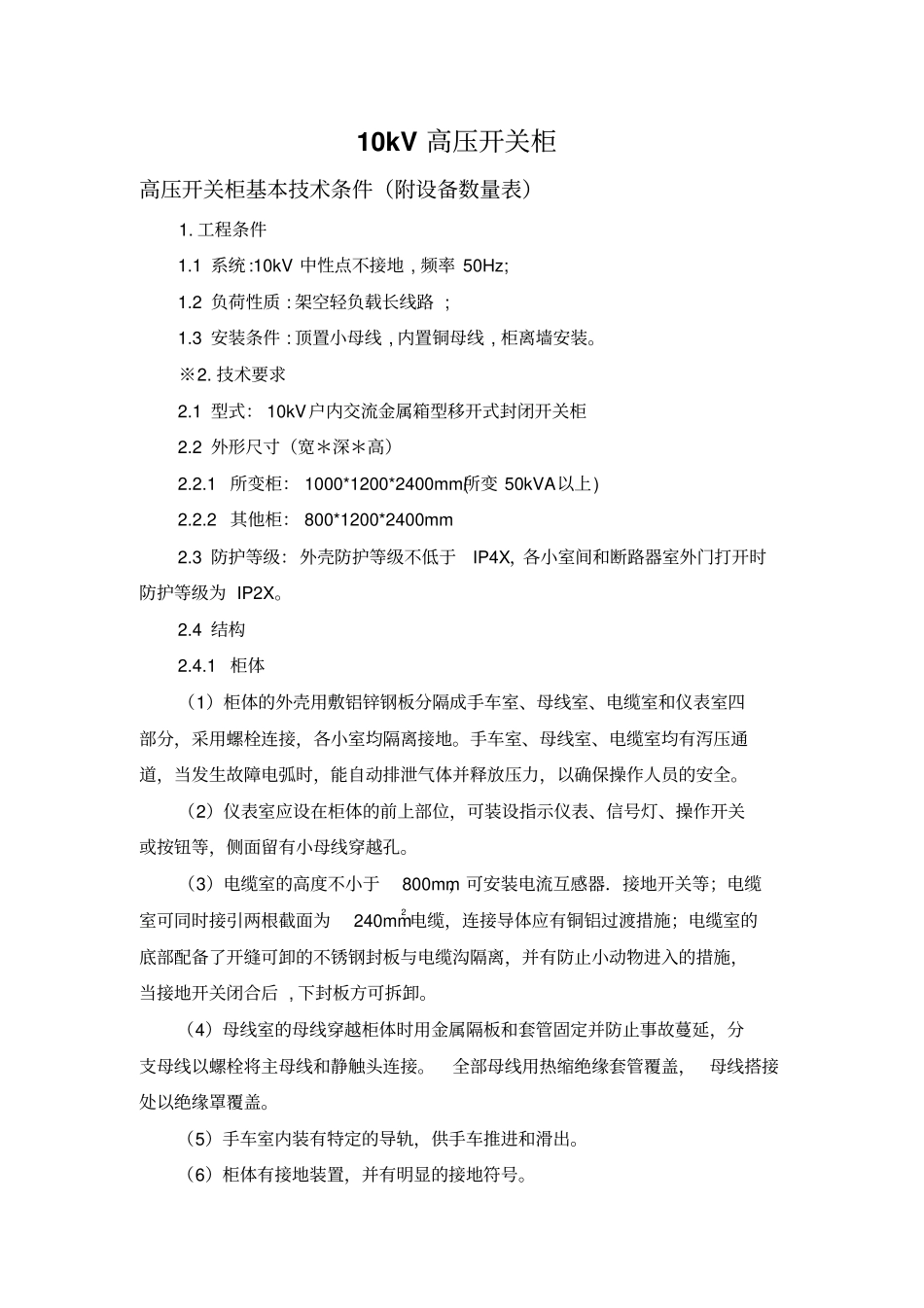

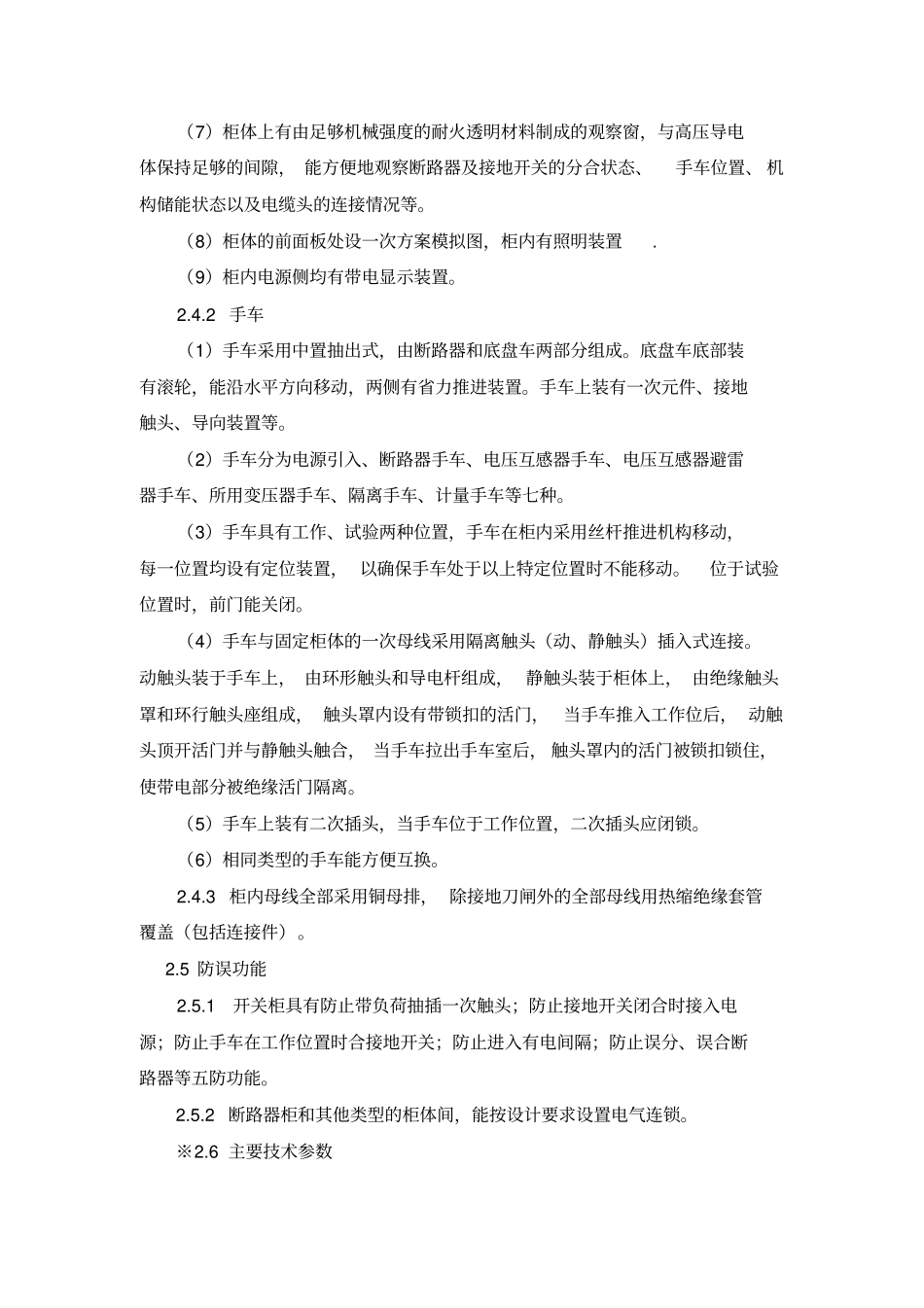

10kV高压开关柜高压开关柜基本技术条件（附设备数量表）1.工程条件1.1系统:10kV中性点不接地,频率50Hz;1.2负荷性质:架空轻负载长线路;1.3安装条件:顶置小母线,内置铜母线,柜离墙安装。※2.技术要求2.1型式：10kV户内交流金属箱型移开式封闭开关柜2.2外形尺寸（宽＊深＊高）2.2.1所变柜：1000*1200*2400mm(所变50kVA以上)2.2.2其他柜：800*1200*2400mm2.3防护等级：外壳防护等级不低于IP4X，各小室间和断路器室外门打开时防护等级为IP2X。2.4结构2.4.1柜体（1）柜体的外壳用敷铝锌钢板分隔成手车室、母线室、电缆室和仪表室四部分，采用螺栓连接，各小室均隔离接地。手车室、母线室、电缆室均有泻压通道，当发生故障电弧时，能自动排泄气体并释放压力，以确保操作人员的安全。（2）仪表室应设在柜体的前上部位，可装设指示仪表、信号灯、操作开关或按钮等，侧面留有小母线穿越孔。（3）电缆室的高度不小于800mm，可安装电流互感器．接地开关等；电缆室可同时接引两根截面为240mm2电缆，连接导体应有铜铝过渡措施；电缆室的底部配备了开缝可卸的不锈钢封板与电缆沟隔离，并有防止小动物进入的措施，当接地开关闭合后,下封板方可拆卸。（4）母线室的母线穿越柜体时用金属隔板和套管固定并防止事故蔓延，分支母线以螺栓将主母线和静触头连接。全部母线用热缩绝缘套管覆盖，母线搭接处以绝缘罩覆盖。（5）手车室内装有特定的导轨，供手车推进和滑出。（6）柜体有接地装置，并有明显的接地符号。（7）柜体上有由足够机械强度的耐火透明材料制成的观察窗，与高压导电体保持足够的间隙，能方便地观察断路器及接地开关的分合状态、手车位置、机构储能状态以及电缆头的连接情况等。（8）柜体的前面板处设一次方案模拟图，柜内有照明装置.（9）柜内电源侧均有带电显示装置。2.4.2手车（1）手车采用中置抽出式，由断路器和底盘车两部分组成。底盘车底部装有滚轮，能沿水平方向移动，两侧有省力推进装置。手车上装有一次元件、接地触头、导向装置等。（2）手车分为电源引入、断路器手车、电压互感器手车、电压互感器避雷器手车、所用变压器手车、隔离手车、计量手车等七种。（3）手车具有工作、试验两种位置，手车在柜内采用丝杆推进机构移动，每一位置均设有定位装置，以确保手车处于以上特定位置时不能移动。位于试验位置时，前门能关闭。（4）手车与固定柜体的一次母线采用隔离触头（动、静触头）插入式连接。动触头装于手车上，由环形触头和导电杆组成，静触头装于柜体上，由绝缘触头罩和环行触头座组成，触头罩内设有带锁扣的活门，当手车推入工作位后，动触头顶开活门并与静触头触合，当手车拉出手车室后，触头罩内的活门被锁扣锁住，使带电部分被绝缘活门隔离。（5）手车上装有二次插头，当手车位于工作位置，二次插头应闭锁。（6）相同类型的手车能方便互换。2.4.3柜内母线全部采用铜母排，除接地刀闸外的全部母线用热缩绝缘套管覆盖（包括连接件）。2.5防误功能2.5.1开关柜具有防止带负荷抽插一次触头；防止接地开关闭合时接入电源；防止手车在工作位置时合接地开关；防止进入有电间隔；防止误分、误合断路器等五防功能。2.5.2断路器柜和其他类型的柜体间，能按设计要求设置电气连锁。※2.6主要技术参数2.6.1移开式开关柜2.6.1.1额定电压：12kV2.6.1.2额定绝缘水平：1min工频耐压：42kV雷电冲击电压（全波）：75kV（1）柜体及开关设备绝缘的工频耐压值：错误！未找到引用源。主绝缘对地、断路器断口及相间绝缘：42kV错误！未找到引用源。隔离断口间的绝缘：48kV（2）柜体及开关设备绝缘的冲击耐压峰值：错误！未找到引用源。主绝缘对地、断路器断口及相应绝缘：75kV错误！未找到引用源。隔离断口间的绝缘：85kV（3）柜中变压器主绝缘的耐压：错误！未找到引用源。工频耐压：35kV错误！未找到引用源。冲击耐压峰值：75kV.2.6.1.3额定频率：50Hz2.6.1.4空气绝缘距离：125mm2.6.1.5温升：主回路在额定电流和额定频率下的温升遵守GB/T11022的规定。2.6.1.6相数：三相2.6.1.7控制及操作电压：DC220V2.6.1.8一次隔离触头．接地触头和手车接受推入．拉出不少于2000次的机械寿命试验。2.6.2真空...
