小桥(通道)上部构造施工方案教学内容VIP免费

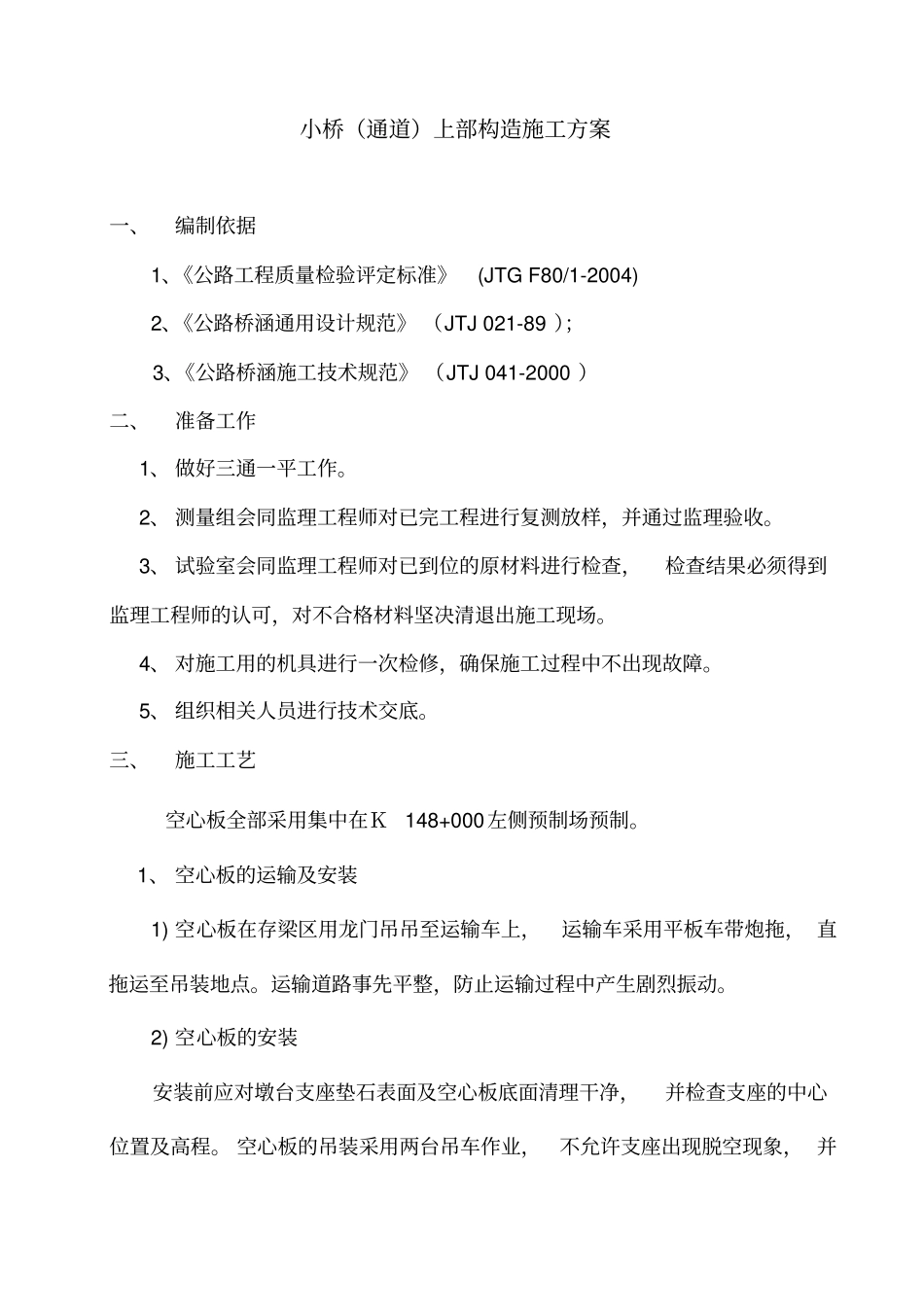

小桥（通道）上部构造施工方案一、编制依据1、《公路工程质量检验评定标准》(JTGF80/1-2004)2、《公路桥涵通用设计规范》（JTJ021-89）；3、《公路桥涵施工技术规范》（JTJ041-2000）二、准备工作1、做好三通一平工作。2、测量组会同监理工程师对已完工程进行复测放样，并通过监理验收。3、试验室会同监理工程师对已到位的原材料进行检查，检查结果必须得到监理工程师的认可，对不合格材料坚决清退出施工现场。4、对施工用的机具进行一次检修，确保施工过程中不出现故障。5、组织相关人员进行技术交底。三、施工工艺空心板全部采用集中在Ｋ148+000左侧预制场预制。1、空心板的运输及安装1)空心板在存梁区用龙门吊吊至运输车上，运输车采用平板车带炮拖，直拖运至吊装地点。运输道路事先平整，防止运输过程中产生剧烈振动。2)空心板的安装安装前应对墩台支座垫石表面及空心板底面清理干净，并检查支座的中心位置及高程。空心板的吊装采用两台吊车作业，不允许支座出现脱空现象，并逐个进行检查，吊装时安排安全员和熟练的吊装工，保证整个过程的安全。空心板安装施工工艺框图四、桥面铺装桥面铺装采用全幅施工。工程包括：桥面铺装、防水、排水设施、护拦等。桥面铺装：梁安装好后，先焊接主梁预留的桥面连续钢筋，浇注梁端连续段砼，然后浇筑铰缝砼，再浇筑防水砼。铺筑前对桥梁面进行全面凿毛和清扫，并经监理工程师验收合格后方可进行测量、铺设钢筋、安装模板。砼浇注时，用插入式振动器和平板式振动器振捣，并采用整平仪整平。桥面铺装的最终修整工作，应包括镘平及清理。在修整前要清理所有的表面自由水，但不能用如水泥、石粉或砂子来吸干表面水分，在一段桥面铺装修整完成，并在其收浆、拉毛后，应尽快予以覆盖和养生。桥面铺装吊车吊装上车用拖车运到桥位处用吊车吊装逐孔吊装至完成浇注绞缝砼检验梁板检验合格返工不合格合格返工不合格桥面防水层应按设计要求设置。铺设桥面防水层时应注意下列事项：1、防水层材料应经过检查，在符合规定标准后方可使用；2、防水层应横桥向闭合铺设，底层表面应平顺、干燥、干净。泄水管的施工应按设计要求执行，泄水管应伸出结构物底面100～150mm。结构砼的运输结构砼采用罐车运输，中途运输时间按下表限制：气温（℃）限制时间（min）20~306010~19755~1990注：表中时间指从加水搅拌至入模时间。五、护栏安装1、护栏安装前检查栏杆、护栏是否出现断裂或弯曲，如发现坚决清理出施工现场。2、栏杆块件必须在人行道板铺完后才可安装。3、栏杆与扶手接缝处的填缝料必须饱满平整。4、护栏的外露钢件应按设计要求进行防护。5、栏杆安装时严格按照施工技术规范及设计要求施工。六、冬季施工1、为保证钢筋的焊接工作，钢筋焊接场地搭建临时工棚，并采取防雪挡风措施，减少焊接温度差，使桥面钢筋焊接后的接头严禁立即接触冰雪。2、拌制混凝土的各项材料的温度，应满足混凝土拌和物搅拌合成后所需要的温度，当材料原有温度不能满足需要时，首先考虑对拌和用水加热，仍不能满足需要时，再考虑对集料加热。3、水泥只保温，不得加热。4、冬季搅拌混凝土时，应严格控制，骨料不得带有冰雪和冻结团块。5、混凝土的配合比和坍落度，投料前，应先用热水或蒸气冲洗搅拌机，投料顺序为骨料、水、搅拌，再加水泥搅拌，时间应较常温时延长50%，混凝土拌和物的出机温度不宜低于10℃，入模温度不得低于5℃。混凝土的运输时间应尽量缩短。6、混凝土在浇筑前应清除模板、钢筋上的冰雪和污垢，混凝土拆模后立即对混凝土进行养生。7、施工接缝混凝土时，在新混凝土浇筑前应把接缝处的水泥砂浆、薄膜、松动石子凿除并用热水冲净、湿润，冲净后除去表面的浮水，使结合面有5℃以上的温度，新混凝土浇筑前，先在施工缝处铺一层厚约15mm，并与混凝土灰砂比相同而水灰比略小的水泥砂浆或铺一层厚约30mm的混凝土，其粗骨料比新浇筑混凝土减少10%，然后再继续浇筑新层混凝土。施工完成后，采取措施使混凝土结合面继续保持正温，直至新浇筑混凝土获得规定的抗冻强度。七、人员安排施工负责人：李云峰现场负责人：吴宝喜测量负责人：杨志试验负责人：潘国才质检负责人：张柱明...
