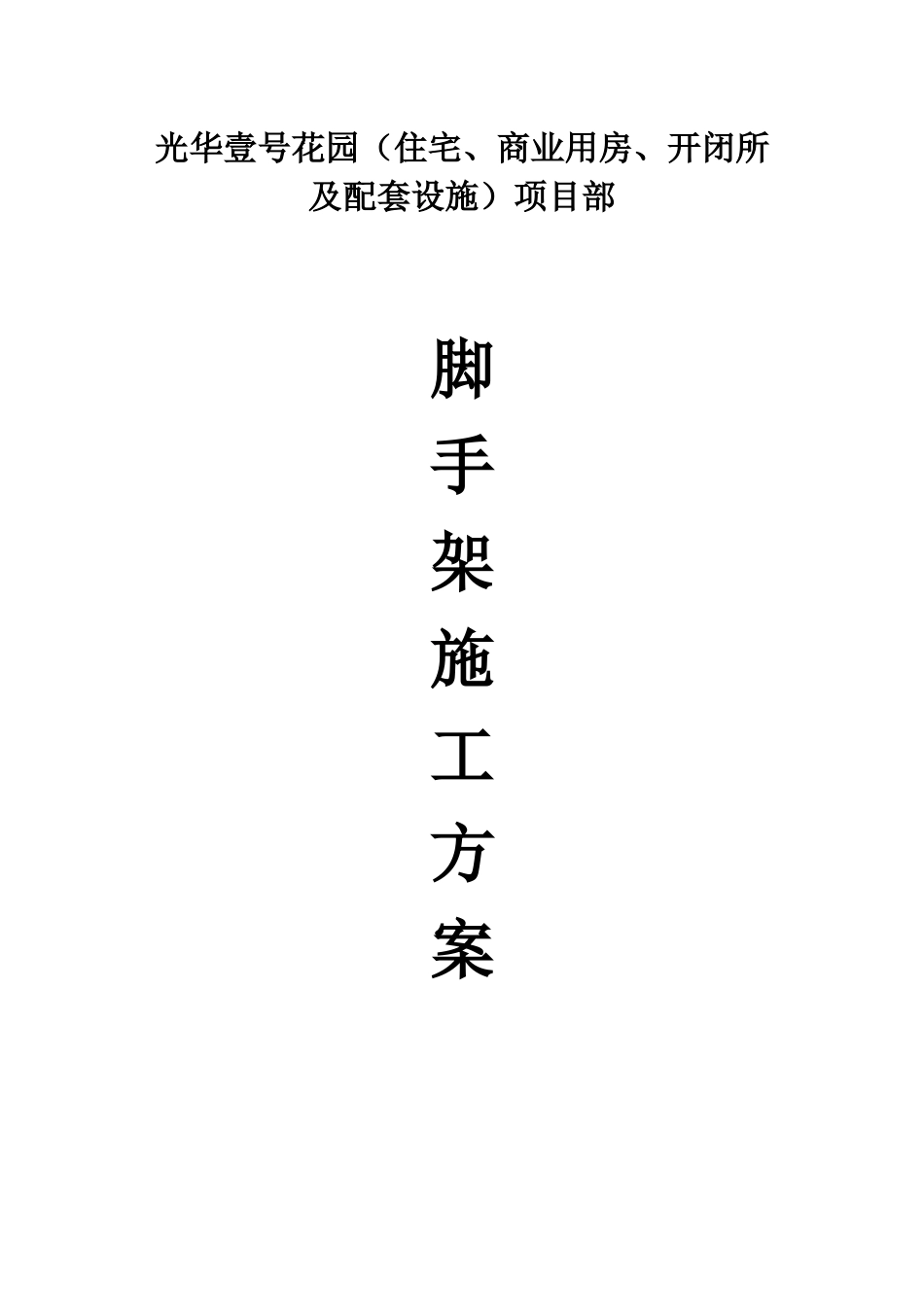

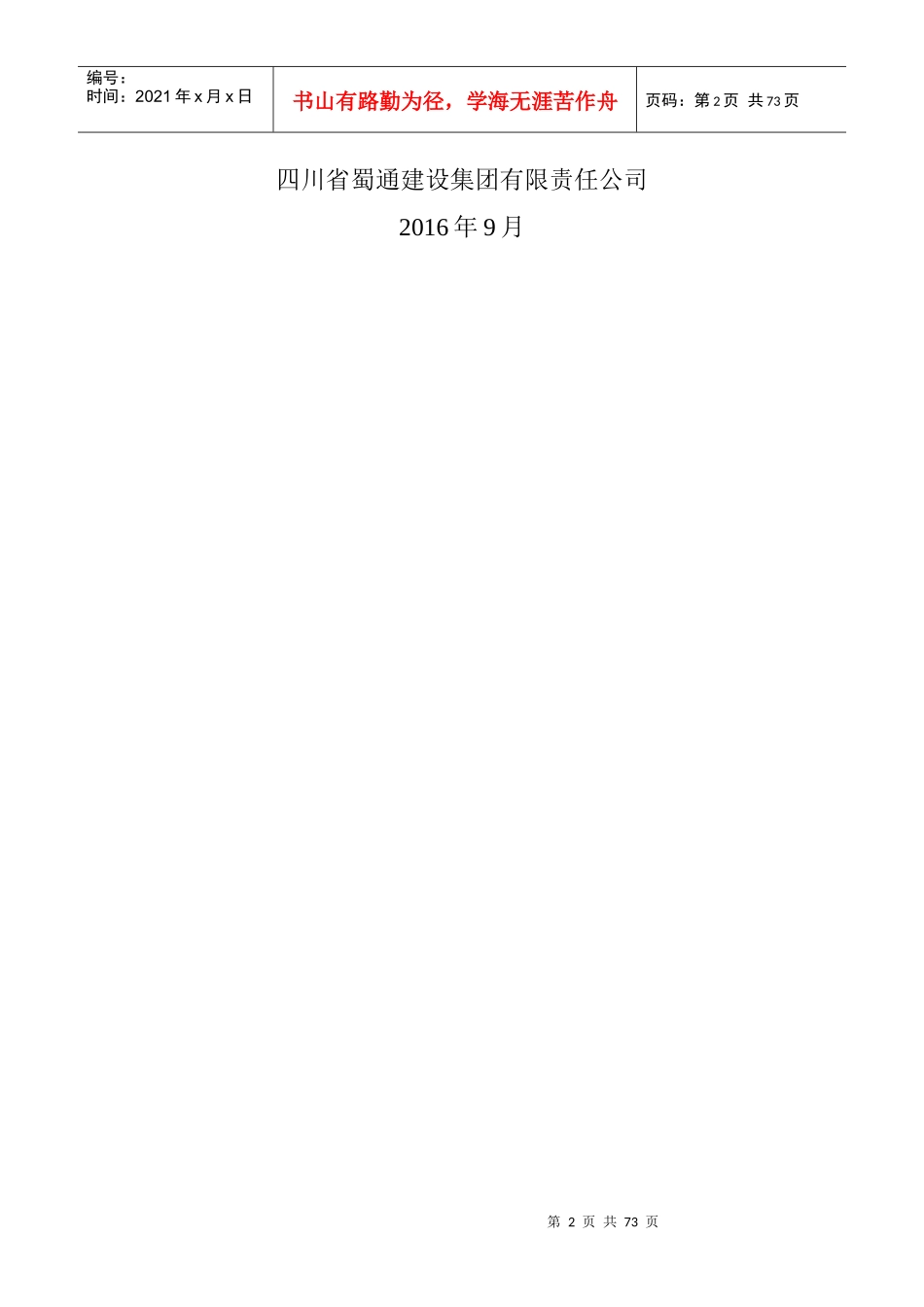

光华壹号花园（住宅、商业用房、开闭所及配套设施）项目部脚手架施工方案第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页四川省蜀通建设集团有限责任公司2016年9月第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页目录第一章：编制依据一、编制说明本脚手架方案为光华壹号花园（住宅、商业用房、开闭所及配套设施）地下室顶板至屋面外墙脚手架方案；本工程外脚手架采用落地式脚手架与悬挑式脚手架组合使用，1#、2#、5#楼为29层、4#、6#楼为25层建筑，层高为2.95(5.9)米，落地式脚手架从-1.80至6层为双排落地式脚手架，双排落地脚手架搭设总高度为20.45m，6层以上采用悬挑脚手架，每六层一挑，悬挑脚手架搭设高度为17.7m；5号楼为五层商业，选用落地式脚手架。采用φ48.3×3.6mm，设计验算按φ48×3.0mm计算；悬挑用工字钢选用16号工字钢，钢丝绳选用14号。二、编制依据序号类别名称编号1图纸全套施工图纸2施组《光华壹号花园施工组织设计》3国标《低压流体输送用焊接钢管》GB/T3091-20084《直缝电焊钢管》GB/T13793-20085《钢管脚手架扣件》GB15831-20066《建筑结构荷载规范》GB50009-20127《安全网》GB5725-20098《安全带》GB6095-20099《安全帽》GB2811-200710《混凝土结构设计规范》GB50010-201111《钢结构设计规范》GB50017-200312行标《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201113《建筑施工高处作业安全技术规范》JGJ80-9114《建筑施工安全检查标准》JGJ59-201115其它关于《危险性较大的分部分项工程安全管理办法》建质[2009]87号16四川省安全生产文明施工标准化工地评分标准第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页17《建设工程安全生产管理条例》国务院第393号令18《建筑施工脚手架实用手册》三、材料质量标准与检验1、钢管1)、钢管采用Q235-A（3号钢），其力学性能应符合国家现行标准《碳素钢结构》GB/T700-2006的Q235-A钢的规定。2)、外架钢管长度不能太长或太短，以便于工人装、拆和运输，最大长度6000mm、最小1000mm,横向水平杆长1000或1200mm。3)、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道，两端切斜的偏差不大于1.7mm,外表面锈蚀深度不大于0.5mm。4)、旧钢管应认真检查。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。5)、钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）有关规定。2、扣件1)、扣件是搭设钢管脚手架必须的连接件，起固定杆件、传递荷载的作用，扣件应采用GB15831-2006《钢管脚手架扣件》的规定，其机械性能不低于KTH330-08的可锻铁制作。2)、扣件不应有裂纹、气孔，不能有松动、砂眼或其它影响使用性能的铸造缺陷，并应将影响外观质量的砂浆、披缝、毛刺、氧化皮等清除干净。3)、扣件与钢管的贴合面必须严格整合，保证与钢管扣紧时接触良好，活动部位应能灵活转动。4)、验收要求：扣件进场后，应按GB2828-2003《逐批检查计数抽样程序及抽样表》的规定进行抽检。直角扣件、旋转扣件当扭矩40N.m,荷载达10KN时，扣件位移必须小于0.5mm，对接扣件当拉力达4KN时，扣件位移必须小于2mm。3、脚手板和水平防护第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页本工程作业层脚手板及水平防护采用竹笆板。1）竹笆板材料采用生长三年以上的毛竹或楠竹，青嫩、枯黄、黑斑、虫蛀等的竹制材料都不能使用，不能用腐朽的材质制作。2）竹笆板应横向密编，纵片间距≯160mm，每道用双片；横片应一反一正，且周边应用两根竹片相对夹紧，并打眼穿铁丝扎牢。竹片宽度不应小于30~40mm，厚度不应小于6mm。3）绑扎竹笆板时采用大于16号镀锌铁丝。4、安全网采用绿色2000目的密目安全网，其性能要符合国家GB5725-2009规定和冲韧试验规定，并应取得地方安全部门的许可。5、工字钢采用的I16工字钢性能要符合GB706-88《热轧工字钢...
