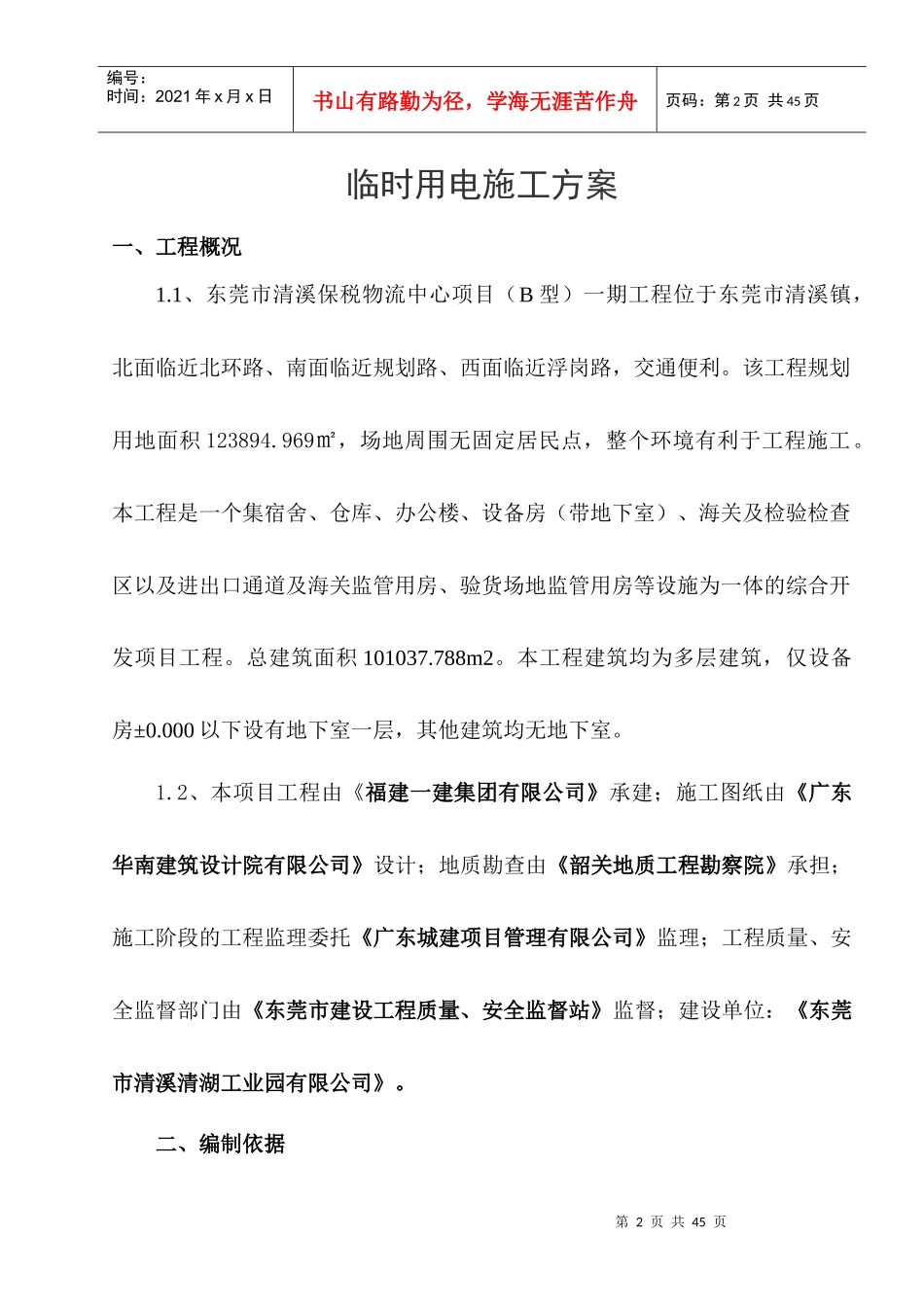

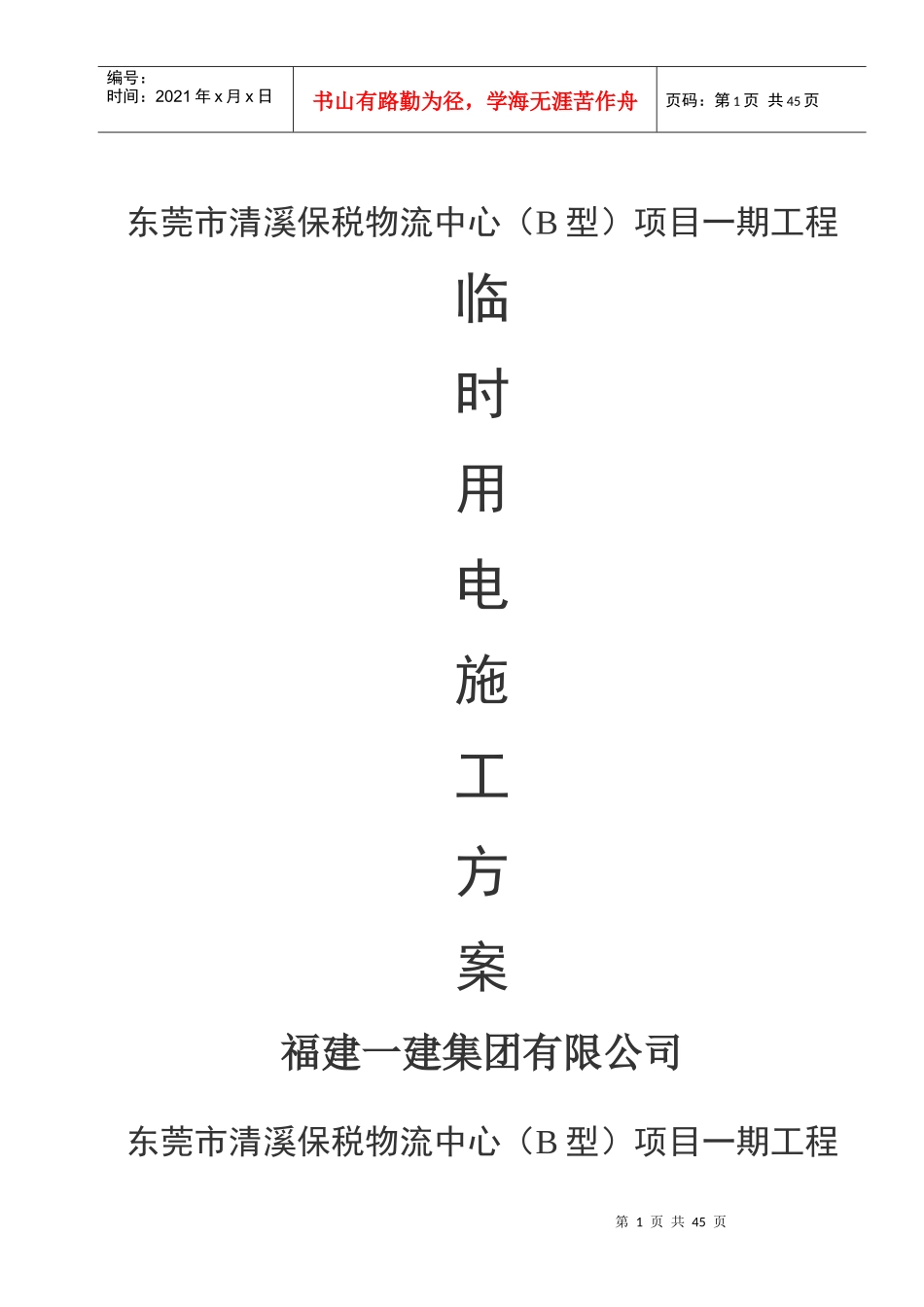

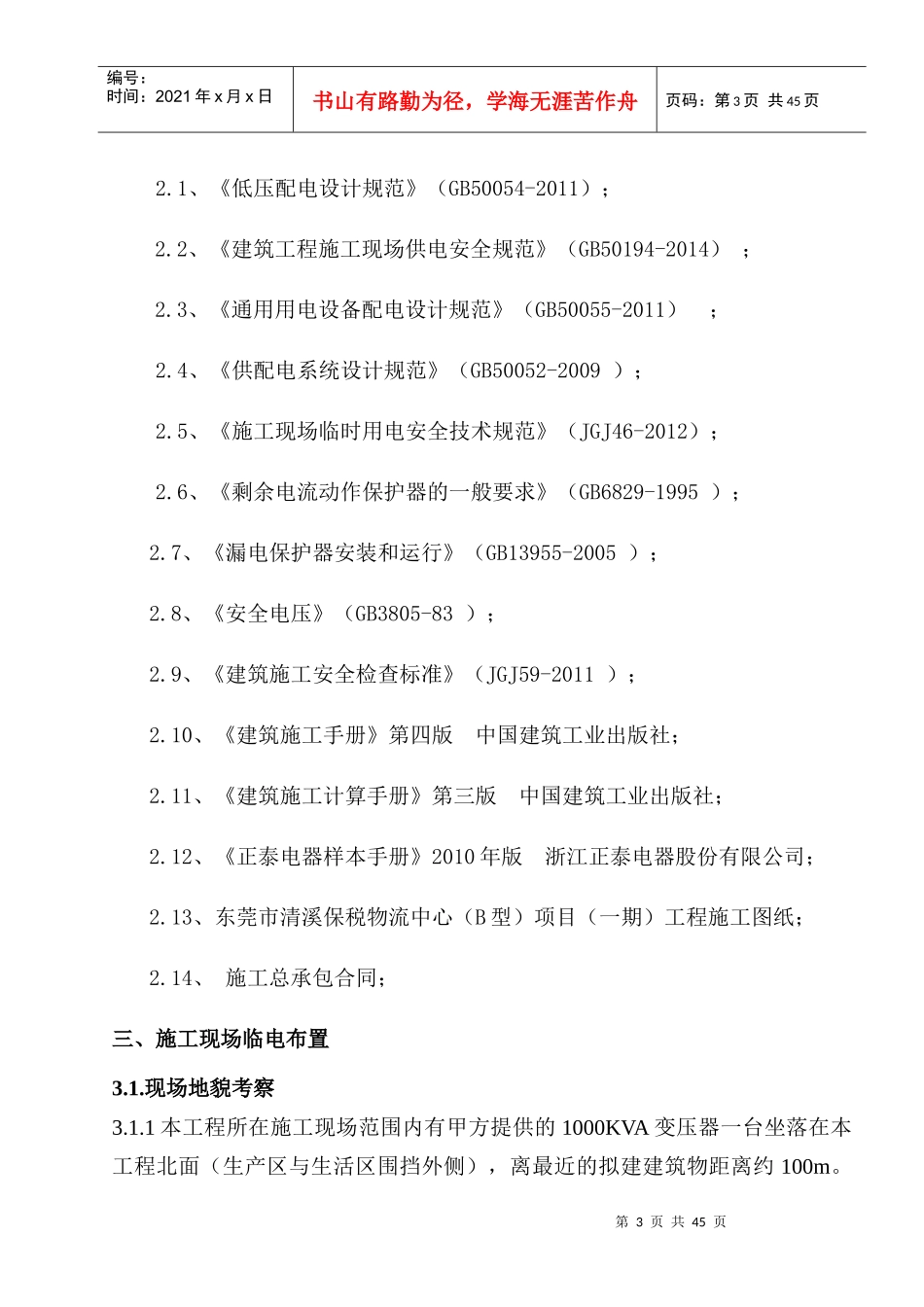

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页东莞市清溪保税物流中心（B型）项目一期工程临时用电施工方案福建一建集团有限公司东莞市清溪保税物流中心（B型）项目一期工程第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页临时用电施工方案一、工程概况1.1、东莞市清溪保税物流中心项目（B型）一期工程位于东莞市清溪镇，北面临近北环路、南面临近规划路、西面临近浮岗路，交通便利。该工程规划用地面积123894.969㎡，场地周围无固定居民点，整个环境有利于工程施工。本工程是一个集宿舍、仓库、办公楼、设备房（带地下室）、海关及检验检查区以及进出口通道及海关监管用房、验货场地监管用房等设施为一体的综合开发项目工程。总建筑面积101037.788m2。本工程建筑均为多层建筑，仅设备房±0.000以下设有地下室一层，其他建筑均无地下室。1.2、本项目工程由《福建一建集团有限公司》承建；施工图纸由《广东华南建筑设计院有限公司》设计；地质勘查由《韶关地质工程勘察院》承担；施工阶段的工程监理委托《广东城建项目管理有限公司》监理；工程质量、安全监督部门由《东莞市建设工程质量、安全监督站》监督；建设单位：《东莞市清溪清湖工业园有限公司》。二、编制依据第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页2.1、《低压配电设计规范》（GB50054-2011）；2.2、《建筑工程施工现场供电安全规范》（GB50194-2014）；2.3、《通用用电设备配电设计规范》（GB50055-2011）；2.4、《供配电系统设计规范》（GB50052-2009）；2.5、《施工现场临时用电安全技术规范》（JGJ46-2012）；2.6、《剩余电流动作保护器的一般要求》（GB6829-1995）；2.7、《漏电保护器安装和运行》（GB13955-2005）；2.8、《安全电压》（GB3805-83）；2.9、《建筑施工安全检查标准》（JGJ59-2011）；2.10、《建筑施工手册》第四版中国建筑工业出版社；2.11、《建筑施工计算手册》第三版中国建筑工业出版社；2.12、《正泰电器样本手册》2010年版浙江正泰电器股份有限公司；2.13、东莞市清溪保税物流中心（B型）项目（一期）工程施工图纸；2.14、施工总承包合同；三、施工现场临电布置3.1.现场地貌考察3.1.1本工程所在施工现场范围内有甲方提供的1000KVA变压器一台坐落在本工程北面（生产区与生活区围挡外侧），离最近的拟建建筑物距离约100m。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页有甲方提供的一级配电箱1台。3.1.2现场采用380V低压供电，甲方提供的一台配电总箱，内有计量设备，采用TN-S系统供电。由一级总电箱分出5路干线（N1、N2、N3、N4、N5）至5台二级电箱。3.1.3根据施工现场用电设备布置情况，总线采用电缆线埋地敷设，各干线导线N1~N5根据施工现场塔吊位置以及钢筋加工场地的位置采取架空敷设，布置位置及线路走向参见临时配电系统图及现场平面布置图，整个施工场地采用三级配电，两级保护。3.1.4按照《施工现场临时用电安全技术规范》（JGJ46-2012）规定编制临时用电施工方案，接地电阻R≤4Ω。3.2、现场临电布置3.2.1.临时用电总平面布置第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页3.2.2、施工场地配电根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出5路干线（N1、N2、N3、N4、N5）沿架空线路至各二级分电箱，再由各二级分电箱引至各用电设备的开关箱。四部塔吊的供电直接从二级分电箱引出。下面第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页分别介绍5路干线的配电情况：①、N1线路，动力电源由一级计量电箱输出到分配箱P1（海关及检验检查区和A栋宿舍楼区域），线路上的负荷由QTZ5513塔吊1台、人货电梯1台、搅拌机1台、电焊机2台、木工台锯1台、水泵2台、平板振动器1台、插入式振动器3支等用电组成。②、N2线路，动力电源由一级计量电箱输出到分配箱P2（B栋宿舍楼...
