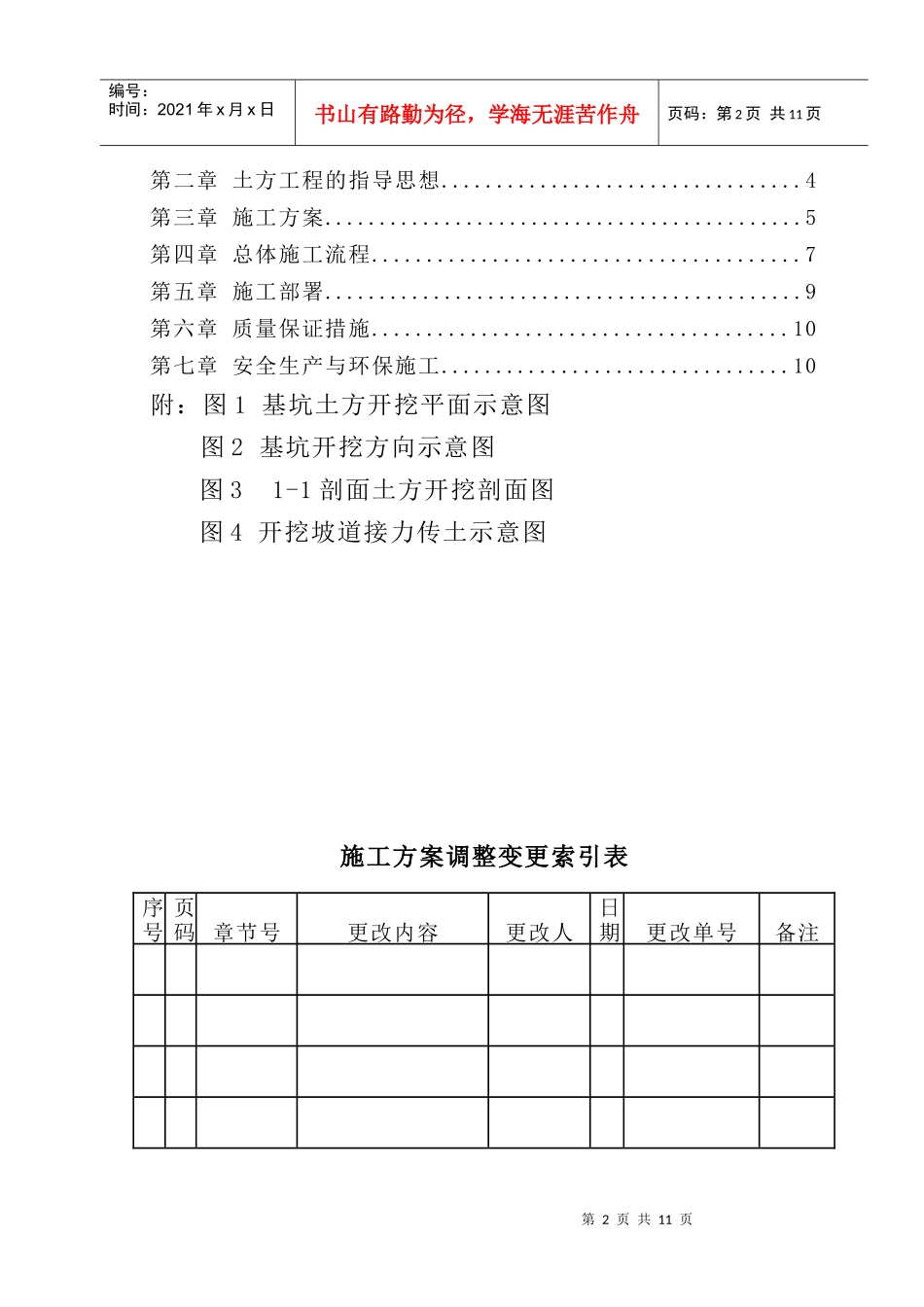

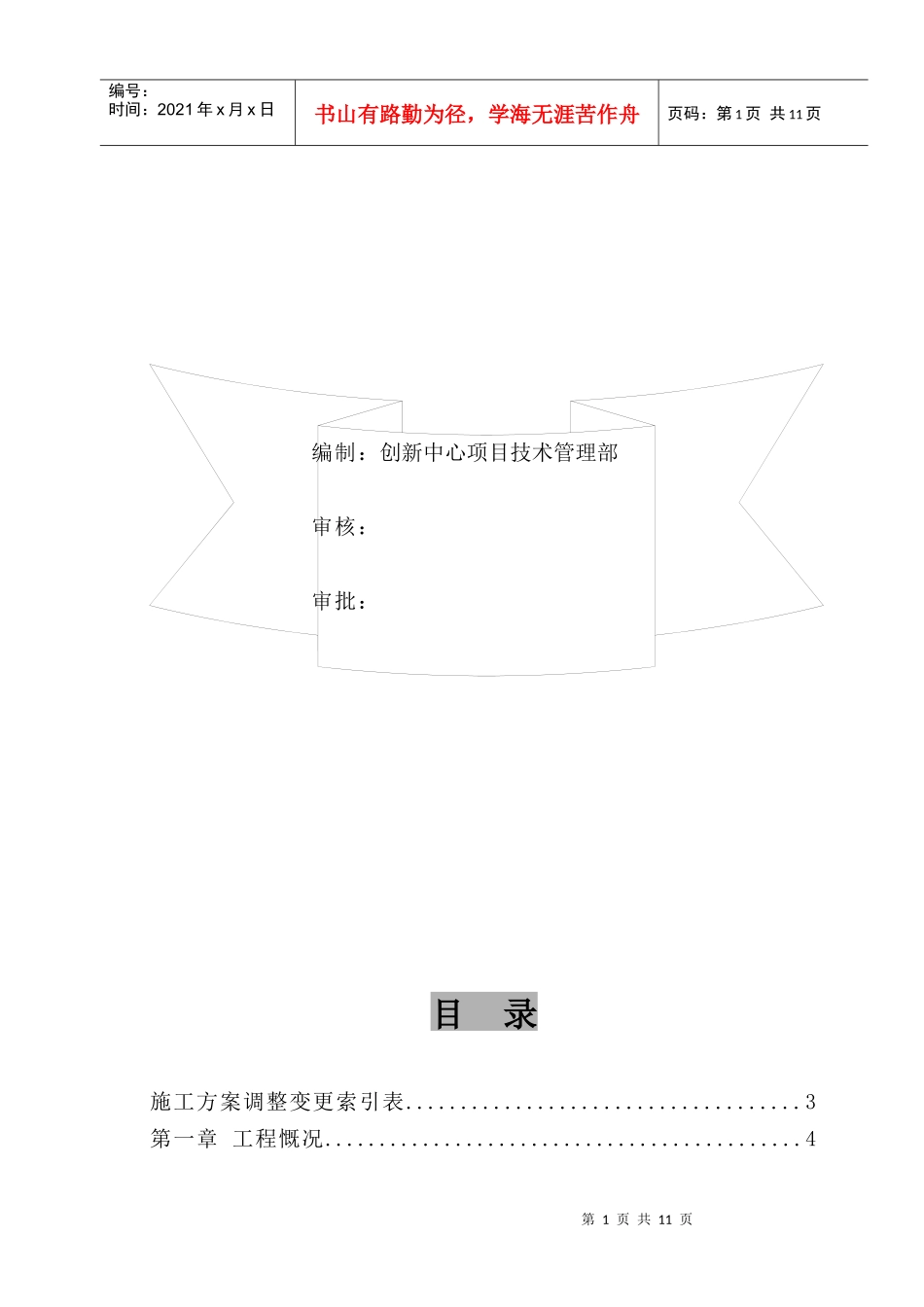

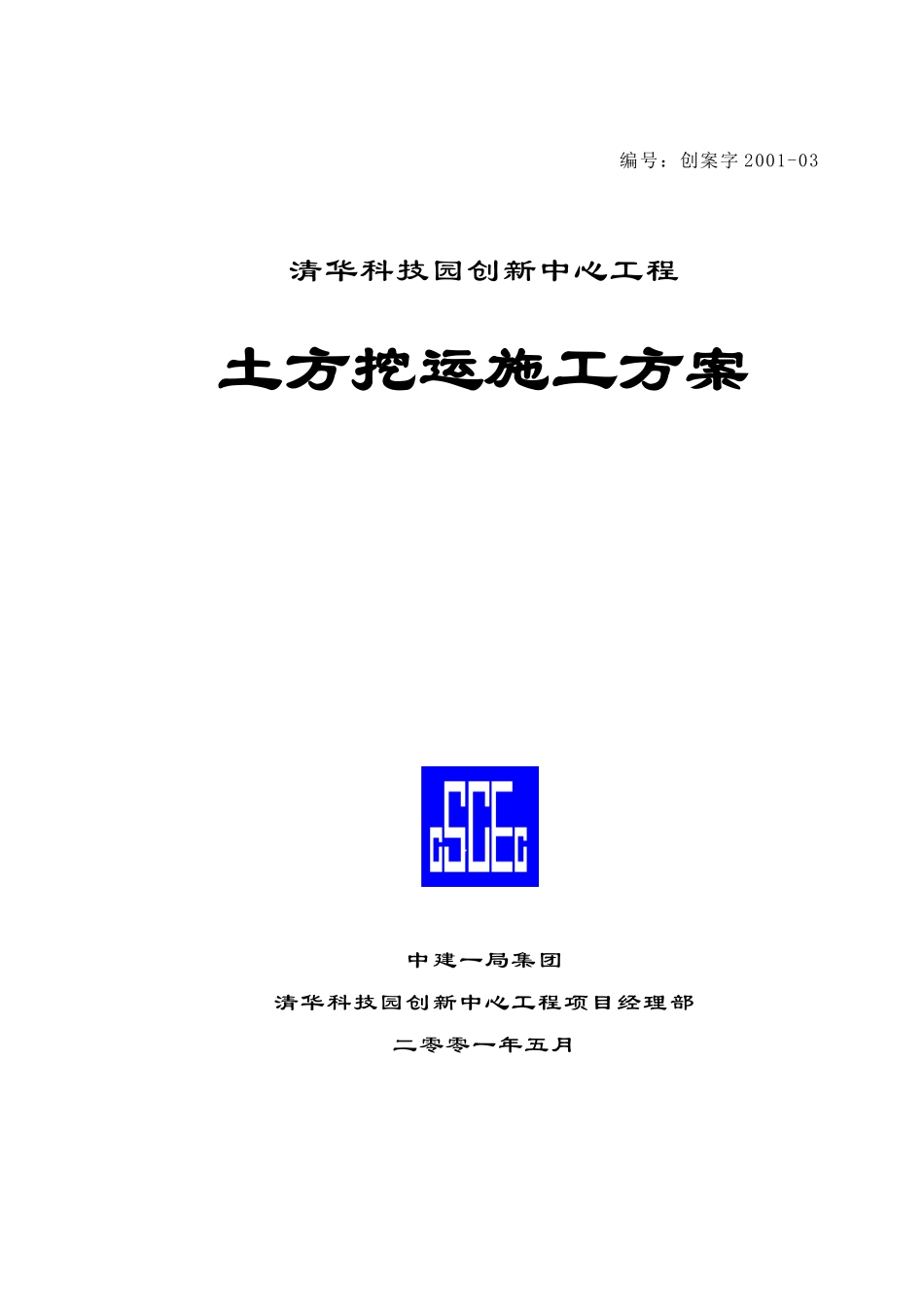

编号：创案字2001-03清华科技园创新中心工程土方挖运施工方案中建一局集团清华科技园创新中心工程项目经理部二零零一年五月第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页编制：创新中心项目技术管理部审核：审批：目录施工方案调整变更索引表....................................3第一章工程慨况............................................4第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第二章土方工程的指导思想.................................4第三章施工方案............................................5第四章总体施工流程.......................................7第五章施工部署............................................9第六章质量保证措施......................................10第七章安全生产与环保施工................................10附：图1基坑土方开挖平面示意图图2基坑开挖方向示意图图31-1剖面土方开挖剖面图图4开挖坡道接力传土示意图施工方案调整变更索引表序号页码章节号更改内容更改人日期更改单号备注第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页第一章工程概况一、现场调查：根据对现场多次踏勘和实地测量以及业主的要求，对现场现有场容场貌、周边围挡情况、场区内原有建筑物情况和拆迁现状有了比较清楚的了解。二、土方开挖基本情况：1、开挖顺序：共分三步进行开挖，开挖第一步土方至-6.0m（优先开挖基坑周边10米护坡的工作面，作第一排土钉施工）；第二步挖至-11.0m（应优先开挖基坑周边10m宽的工作面，作土钉墙施工）；第三步挖至-15.25m（应优先开挖基坑周边10m宽的工作第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页面）；留出20cm由人工清至槽底（由于图纸未最后确定，基底垫层底标高暂定为-15.45m）。在土方挖运施工过程中应注意基坑支护体系的安全，按设计方案有步骤地进行开挖，严禁超挖。2、土方坡道：在场地内设置循环道，进出口设在坑道东南角。3、坡道最后可在东南角进行收尾，用两台挖土机进行接力，收最后余土。4、土方工作量约为9.3万方，预计初步工期约为25天。第二章土方工程的指导思想一、要紧密结合工程的特点和要求，充分考虑现场条件、运输条件、分阶段施工步骤和工程总体部署等各种因素，安排好各工序的穿插施工，有效投入与合理安排足够的土方工程的机械设备，合理安排土方开挖的先后顺序、分阶段的开挖部位和深度、以及运输坡道的合理布置，以满足工期要求。二、在基坑内东南角留设土方运输坡道，宽度10m，坡度为1：6。三、土方工程要为护坡及后续结构施工及时创造工作面。四、土方工程必须完全符合北京市环境保护要求，科学组织以减少交通拥堵和噪音对市民生活的影响等。第三章施工方案一、开挖原则：1、本土方工程采用三步开挖，采用逐步降低每步挖深的办法，直至要求标高。2、总的开挖方向：由西向东开挖，最后于东南角坡道处收尾。3、土方开挖必须为土钉墙施工创造条件：第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页第一步土方开挖：沿基坑灰线内侧由三台挖掘机并排由西向东一字退后挖行。为了配合土钉墙施工，开挖时先在基坑四周开挖10米宽、2米深的基槽，供喷锚施工的工作面；基坑中央大面积下挖深度至-6.0米，边坡采用1：0.5放坡系数，预留出坡道位置不挖。本步土方量约为3万方。第二步土方开挖：在首层土钉墙施工完毕后，先继续为土钉墙施工开挖工作面，然后在基坑中央大面积下挖深度至-11米，边坡采用1：0.5放坡系数，预留出坡道位置不挖。本步土方量约为3.3万方。开挖方向和第一步相同。第三土步方开挖：在边坡土钉墙施工完毕后，即可进行第三步土方的开挖，仍然由西向东开挖，挖至槽底标高以上20cm，剩余土方用人工清底，本步土方量约为3万方。由于边坡土钉墙支护分7步施工，因此在土方分步开挖过程中，一定要紧密配合土钉墙施工，及时、...
