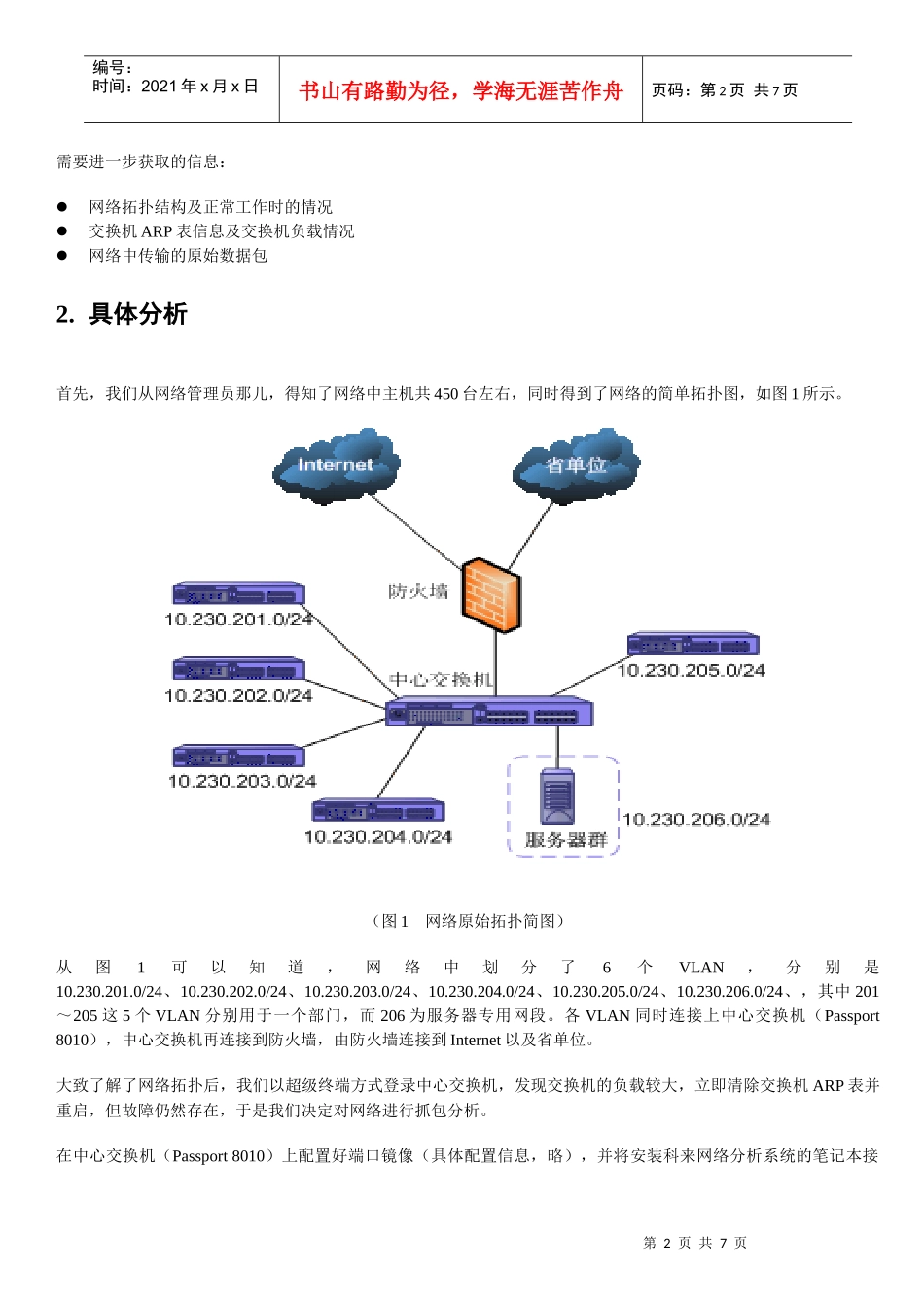

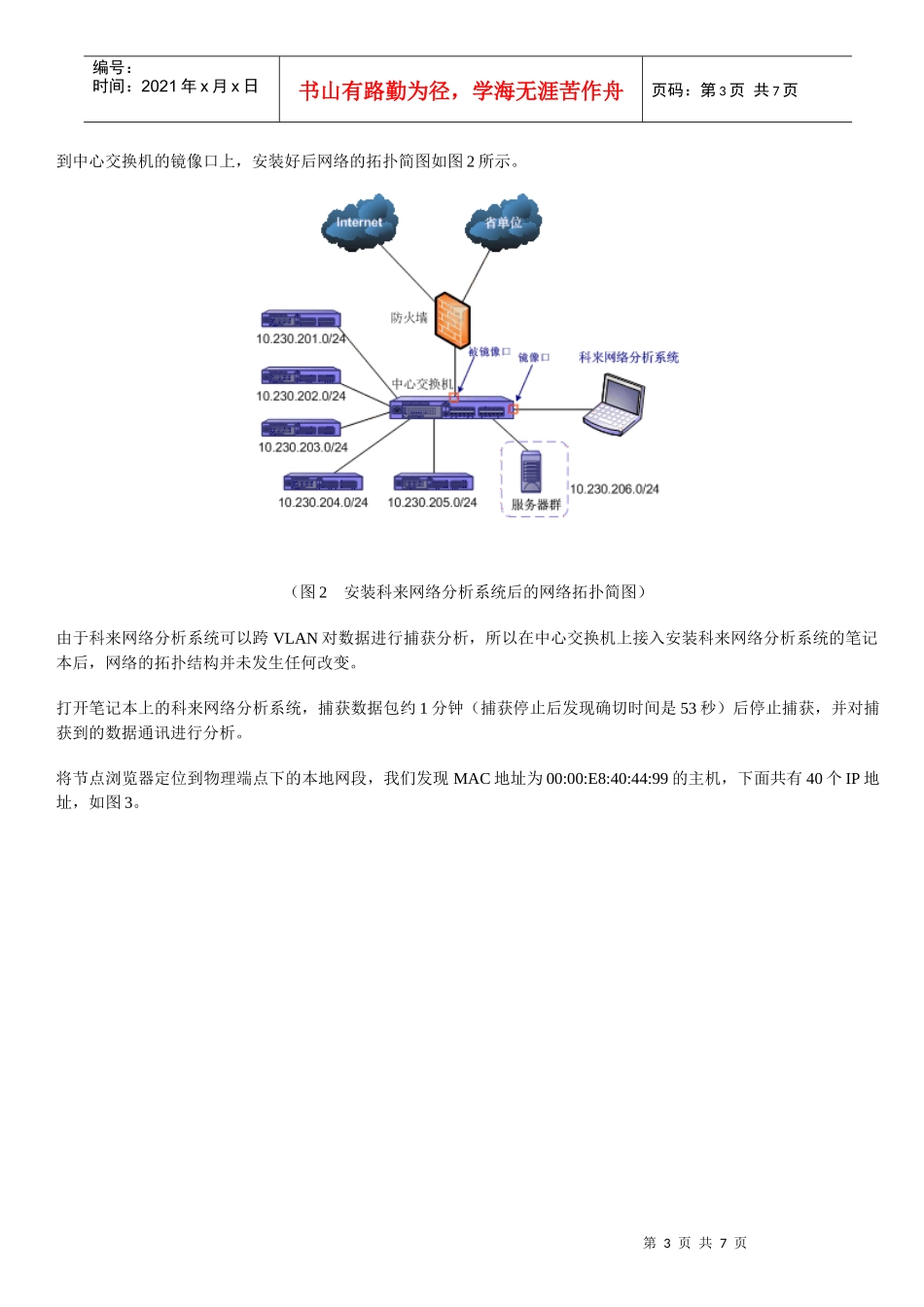

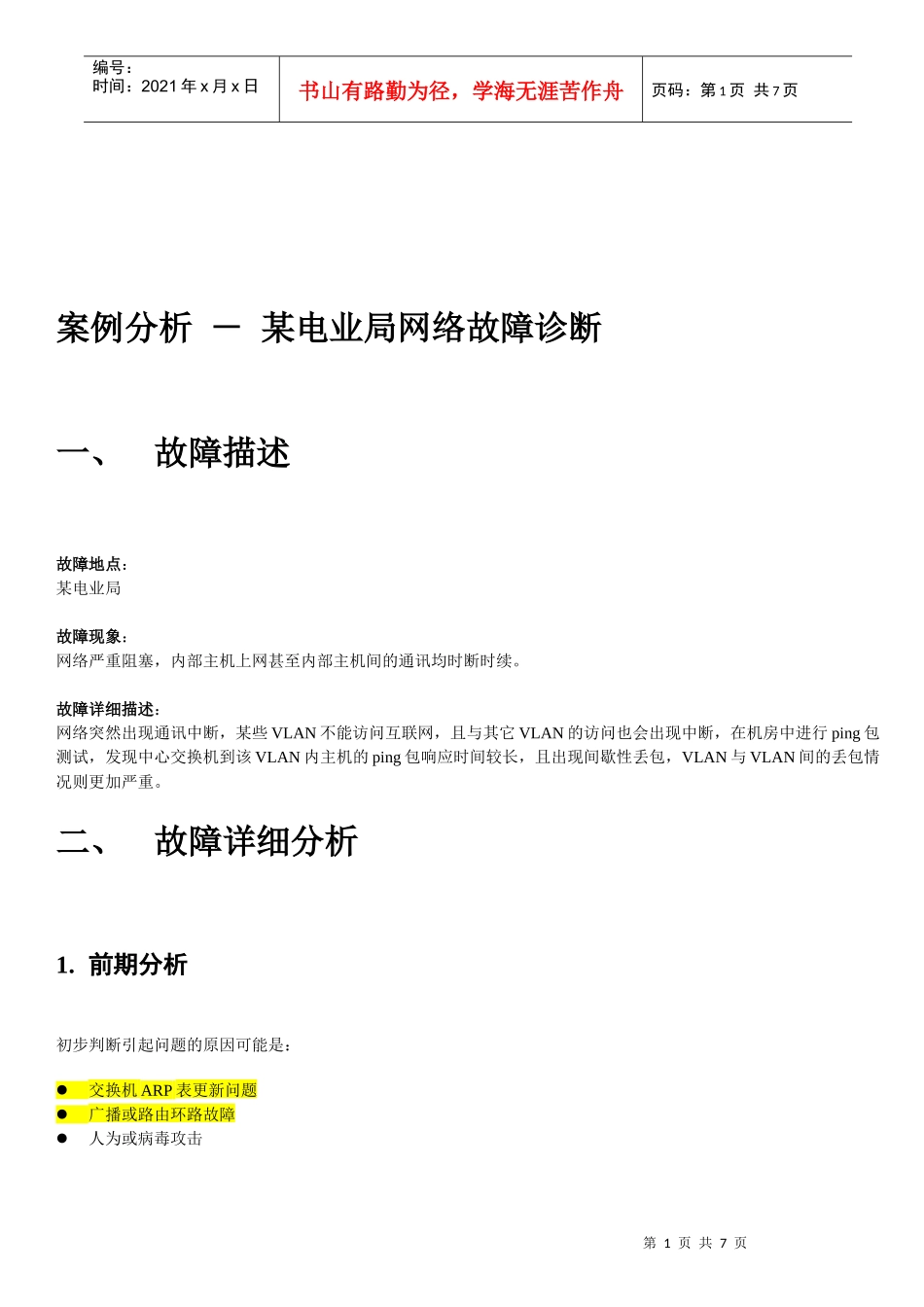

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页案例分析－某电业局网络故障诊断一、故障描述故障地点：某电业局故障现象：网络严重阻塞，内部主机上网甚至内部主机间的通讯均时断时续。故障详细描述：网络突然出现通讯中断，某些VLAN不能访问互联网，且与其它VLAN的访问也会出现中断，在机房中进行ping包测试，发现中心交换机到该VLAN内主机的ping包响应时间较长，且出现间歇性丢包，VLAN与VLAN间的丢包情况则更加严重。二、故障详细分析1.前期分析初步判断引起问题的原因可能是：交换机ARP表更新问题广播或路由环路故障人为或病毒攻击第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页需要进一步获取的信息：网络拓扑结构及正常工作时的情况交换机ARP表信息及交换机负载情况网络中传输的原始数据包2.具体分析首先，我们从网络管理员那儿，得知了网络中主机共450台左右，同时得到了网络的简单拓扑图，如图1所示。（图1网络原始拓扑简图）从图1可以知道，网络中划分了6个VLAN，分别是10.230.201.0/24、10.230.202.0/24、10.230.203.0/24、10.230.204.0/24、10.230.205.0/24、10.230.206.0/24、，其中201～205这5个VLAN分别用于一个部门，而206为服务器专用网段。各VLAN同时连接上中心交换机（Passport8010），中心交换机再连接到防火墙，由防火墙连接到Internet以及省单位。大致了解了网络拓扑后，我们以超级终端方式登录中心交换机，发现交换机的负载较大，立即清除交换机ARP表并重启，但故障仍然存在，于是我们决定对网络进行抓包分析。在中心交换机（Passport8010）上配置好端口镜像（具体配置信息，略），并将安装科来网络分析系统的笔记本接第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页到中心交换机的镜像口上，安装好后网络的拓扑简图如图2所示。（图2安装科来网络分析系统后的网络拓扑简图）由于科来网络分析系统可以跨VLAN对数据进行捕获分析，所以在中心交换机上接入安装科来网络分析系统的笔记本后，网络的拓扑结构并未发生任何改变。打开笔记本上的科来网络分析系统，捕获数据包约1分钟（捕获停止后发现确切时间是53秒）后停止捕获，并对捕获到的数据通讯进行分析。将节点浏览器定位到物理端点下的本地网段，我们发现MAC地址为00:00:E8:40:44:99的主机，下面共有40个IP地址，如图3。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页（图3定位本地网段的端点视图）我们知道，在正常情况下，一个MAC地址下面出现多个IP地址，只可能有以下几种情况之一：网关、代理服务器、手动绑定多个IP地址。咨询网络管理员得知，该网段内的机器均只绑定了一个MAC地址，且没有代理服务器，同时该MAC也不是网关MAC地址，由此，我们怀疑，该主机可能存在欺骗攻击。右键单击图3中的00:00:E8:40:44:99节点，在弹出的菜单中选择“定位浏览器节点(L)”命令，将节点浏览器中定位到00:00:E8:40:44:99。查看协议视图，发现该节点主动发起了22613个ARP回复数据包，而ARP请求数据包只有2个，如图4所示。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（图400:00:E8:40:44:99主机通讯的协议分布）从图4下面的数据包可以知道，00:00:E8:40:44:99主动向网络中的其它主机发出ARP回复数据包，内容是告诉对方主机，自己是某个IP的主机，而这个IP在不断地变化。由此可以断定，MAC地址为00:00:E8:40:44:99的机器在进行ARP欺骗。同时，诊断视图的ARP诊断事件区时，也给出了相应的提示信息，如图5。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页（图500:00:E8:40:44:99的ARP诊断信息）经过上面的分析，我们确定00:00:E8:40:44:99存在ARP欺骗攻击，网管人员立刻开始查找该主机，由于他们以前做了IP与MAC地址的统计表，所以很轻松地就找到了该机器。在二层交换机上拨掉该主机的网线，网络很快恢复正常，VLAN间的内部...
