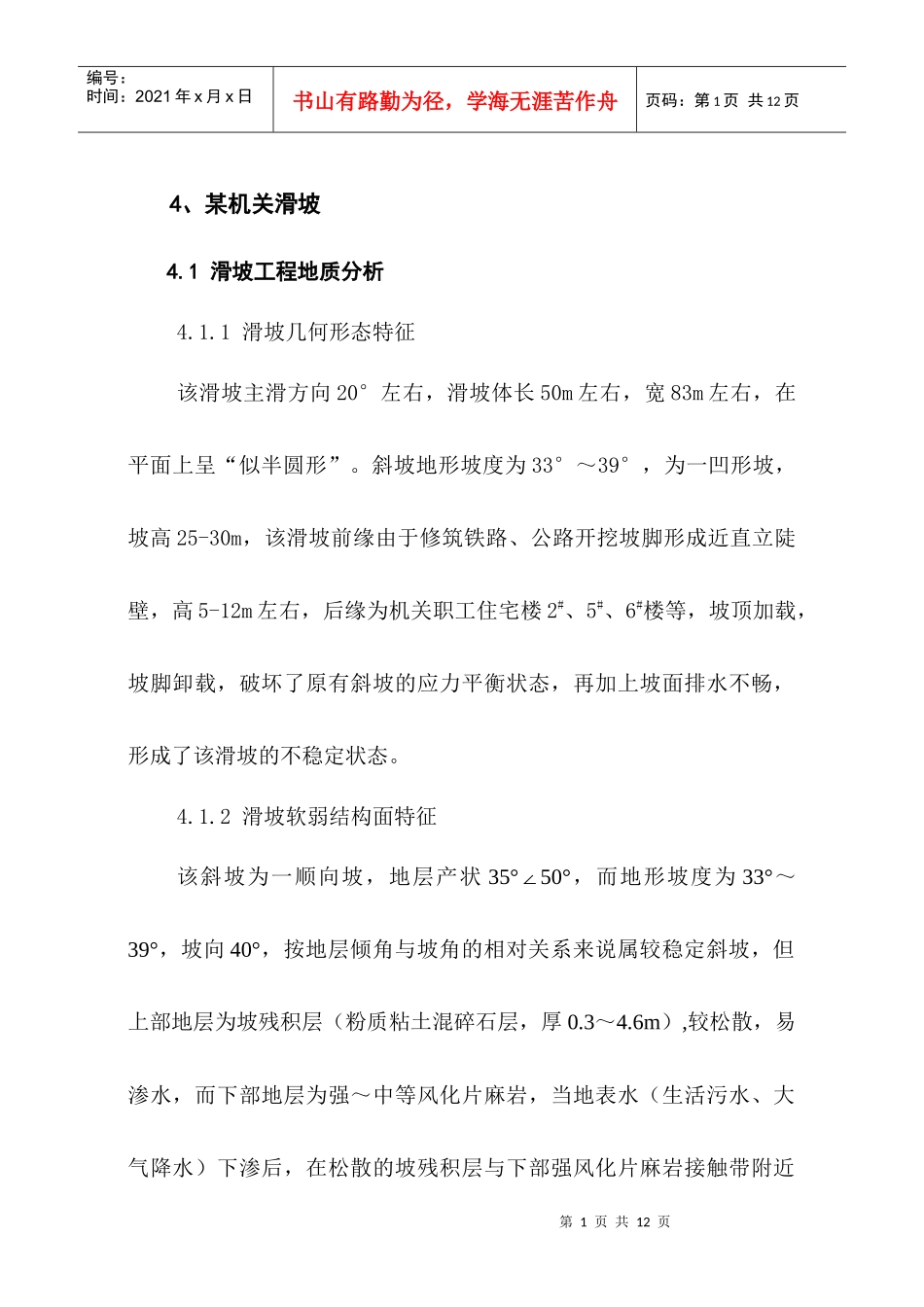

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页4、某机关滑坡4.1滑坡工程地质分析4.1.1滑坡几何形态特征该滑坡主滑方向20°左右，滑坡体长50m左右，宽83m左右，在平面上呈“似半圆形”。斜坡地形坡度为33°～39°，为一凹形坡，坡高25-30m，该滑坡前缘由于修筑铁路、公路开挖坡脚形成近直立陡壁，高5-12m左右，后缘为机关职工住宅楼2#、5#、6#楼等，坡顶加载，坡脚卸载，破坏了原有斜坡的应力平衡状态，再加上坡面排水不畅，形成了该滑坡的不稳定状态。4.1.2滑坡软弱结构面特征该斜坡为一顺向坡，地层产状35°50°∠，而地形坡度为33°～39°，坡向40°，按地层倾角与坡角的相对关系来说属较稳定斜坡，但上部地层为坡残积层（粉质粘土混碎石层，厚0.3～4.6m）,较松散，易渗水，而下部地层为强～中等风化片麻岩，当地表水（生活污水、大气降水）下渗后，在松散的坡残积层与下部强风化片麻岩接触带附近第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页易形成软弱结构面，可使上层土体沿此软弱面而滑动，在强风化片麻岩的节理裂隙密集带处，当遇水后其抗剪强度显著降低，构成软弱面该滑坡滑动面主要为坡残积层与强风化片麻岩接触面（土石分界面）埋深2.30～8.20m，平均5.08m，由于强风化片麻岩中局部软弱结构面向滑坡前缘临空方向缓慢剪切变形，再加上水对软弱结构面的润滑作用，应力释放后形成贯通的滑动面。对Q1浅井施工中，当自粉质粘土进入强风化片麻岩时，可见沿接触带有少量地下水浸出，该地下水主要是2#楼和公共厕所的生活污水自地表下渗而形成。4.1.3坡体岩土体结构类型由坡体前沿陡壁和钻探岩芯揭露，坡体上覆地层为第四系坡残积粉质粘土混碎石，碎石含量35～40%，径一般2～10cm，棱角状，稳定性较差，在干燥状态下力学强度较高，在水的软化作用下，容易崩解和溃散；中部为强风化片麻岩，质软，风化裂隙发育，裂隙被粉质粘土充填，形成小块岩块，中上部岩土体为散体状结构类型，根据坡第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页脚取样试验成果，强风化片麻岩风干容重为2.26g/cm3，单轴抗压强度的风干抗压强度为3.4MPa（垂直），饱和抗压强度为2.1MPa（垂直），软化系数为0.62，C=0.47MPa，相关系数r=0.999，φ=45º24′（风干垂直）；下部中等风化片麻岩，节理发育，结构面间距25～30cm，整体强度低，结构体呈层块状，为层状结构类型。中等风化片麻岩风干容重为2.56g/cm3，单轴抗压强度的风干抗压强度为13.2MPa（轴向），饱和抗压强度为8.9MPa（轴向），软化系数为0.67。整体强度较高，岩体基本稳定。4.1.4滑坡地表变形迹象该滑坡地表变形迹象主要表现为滑体后缘的地表拉张裂缝、挡墙裂缝及建筑物墙体变形等（见照片6-7）。据访问，这些裂缝始于1995年8月17日的那场暴雨，2002年雨季裂缝有进一步发展的趋势，现将主要裂缝表述如下：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页照片6位于机关5#楼北西侧楼梯上的（L2）地裂缝L1：见于2#和5#楼之间楼梯前缘，方向95°，裂缝长度5.0m，裂缝口宽6cm，一般3cm，可见深度30cm，呈“折线型”，裂面倾角79°。L2：见于2#楼北东侧围墙下，裂缝沿楼梯延伸，方向85°，长19.6m，裂缝口宽最宽8cm，一般为2cm，可见深度一般为20cm，呈直线型，在西端楼梯段呈“羽”字型分布，裂面倾角69°，两侧变形幅度（相对下沉量）3cm；L3：见于5#楼两侧墙上，楼房走向133°，裂缝方向55°，裂缝长度5.20m，裂缝口最宽5cm，一般3cm左右，可见深度5cm，大致呈台阶状，从第一层楼两间房子第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页照片7位于机关6#北侧过道上的（L4）地裂缝墙脚向墙顶对角发育；L4：见于6#楼北侧拐角处，沿挡墙发育，方向为96°转122°，裂缝长度14.5m，裂缝口宽最宽10cm，一般2cm，可见深度一般15cm，呈不规则“之”字型，两侧变形幅度（相对位移量）2cm；L5：见于6#楼前坪上，...
