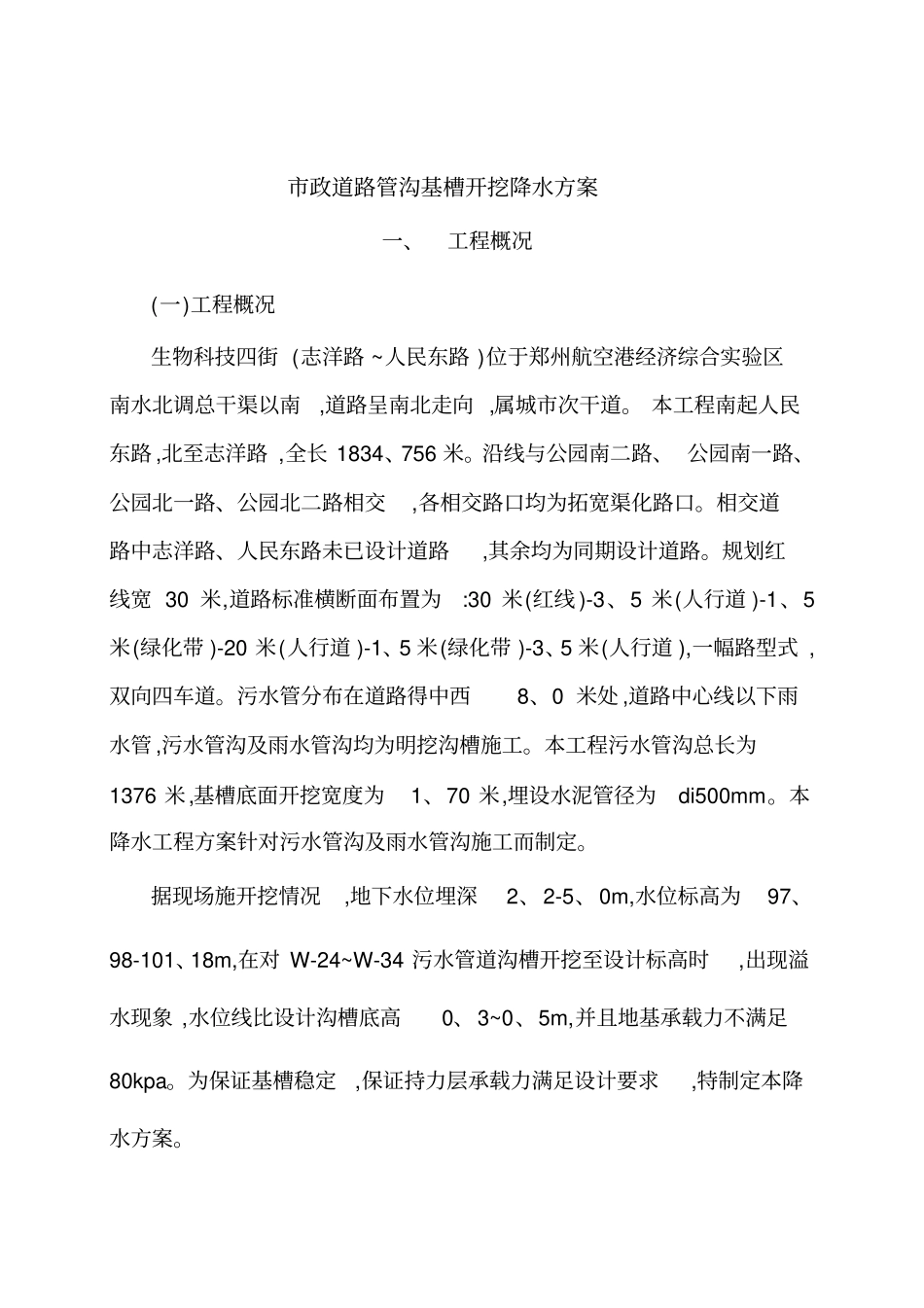

市政道路沟槽开挖井点降水方案_第1页
1/8

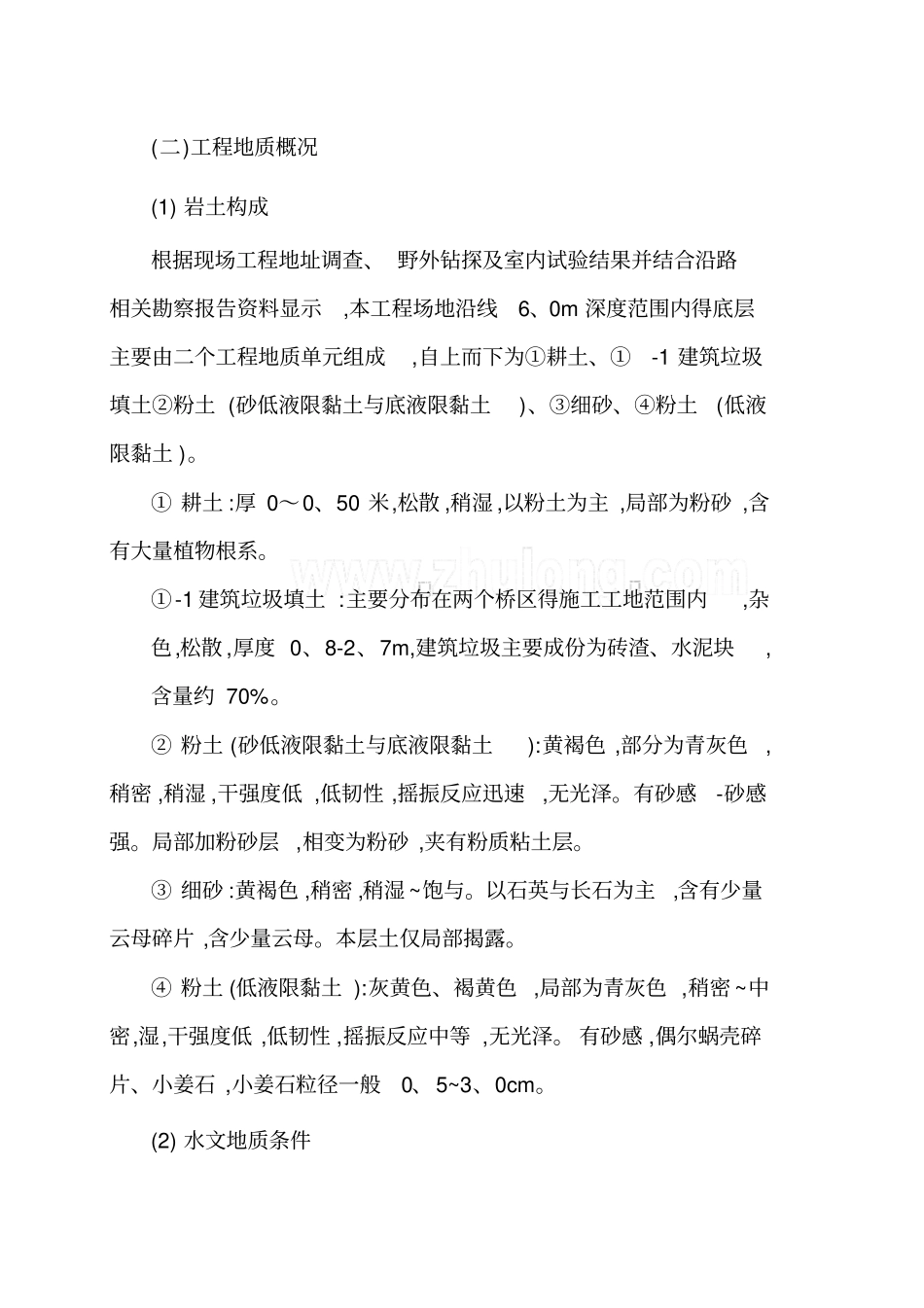

市政道路沟槽开挖井点降水方案_第2页
2/8

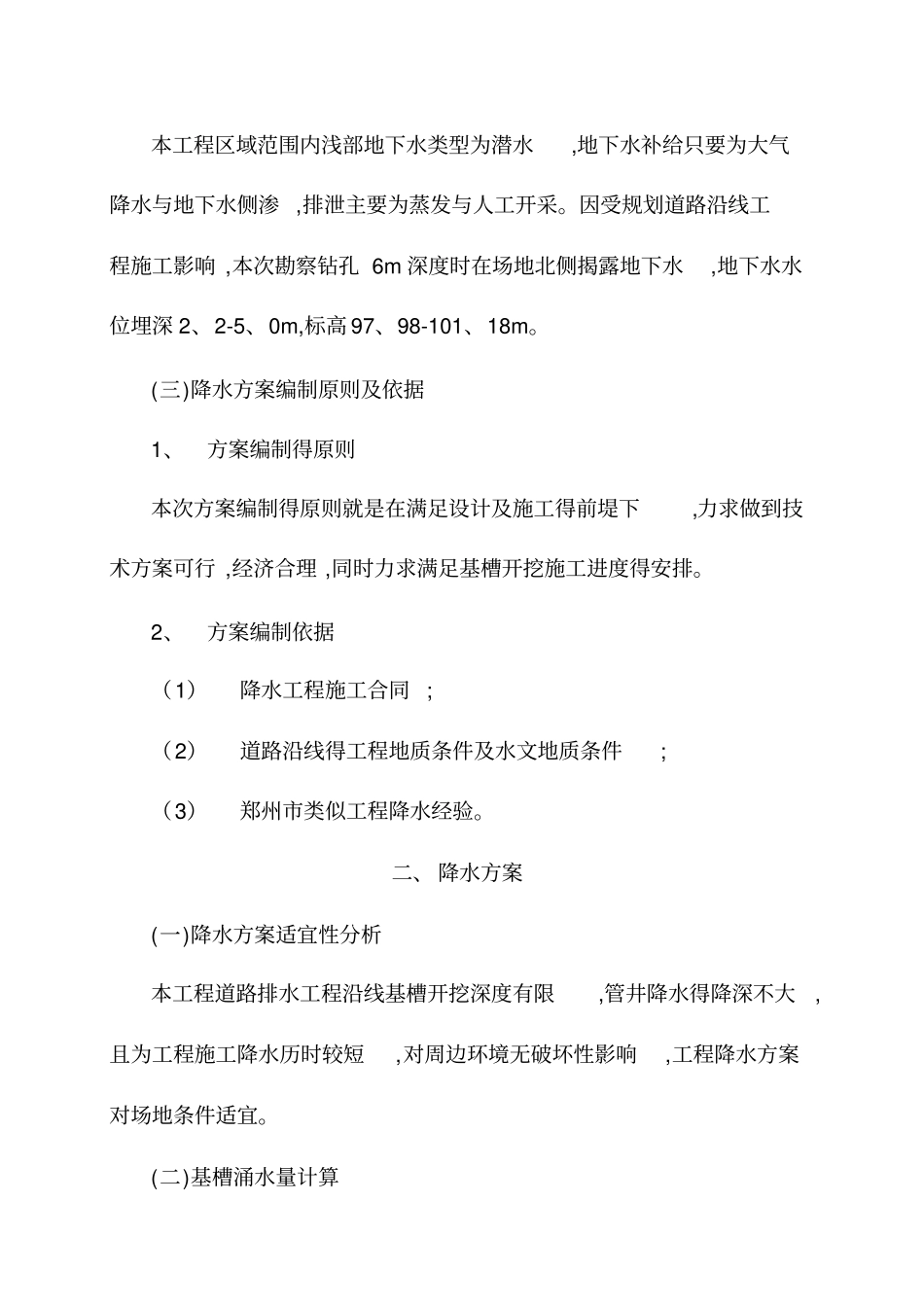

市政道路沟槽开挖井点降水方案_第3页
3/8
市政道路管沟基槽开挖降水方案一、工程概况(一)工程概况生物科技四街(志洋路~人民东路)位于郑州航空港经济综合实验区南水北调总干渠以南,道路呈南北走向,属城市次干道。本工程南起人民东路,北至志洋路,全长1834、756米。沿线与公园南二路、公园南一路、公园北一路、公园北二路相交,各相交路口均为拓宽渠化路口。相交道路中志洋路、人民东路未已设计道路,其余均为同期设计道路。规划红线宽30米,道路标准横断面布置为:30米(红线)-3、5米(人行道)-1、5米(绿化带)-20米(人行道)-1、5米(绿化带)-3、5米(人行道),一幅路型式,双向四车道。污水管分布在道路得中西8、0米处,道路中心线以下雨水管,污水管沟及雨水管沟均为明挖沟槽施工。本工程污水管沟总长为1376米,基槽底面开挖宽度为1、70米,埋设水泥管径为di500mm。本降水工程方案针对污水管沟及雨水管沟施工而制定。据现场施开挖情况,地下水位埋深2、2-5、0m,水位标高为97、98-101、18m,在对W-24~W-34污水管道沟槽开挖至设计标高时,出现溢水现象,水位线比设计沟槽底高0、3~0、5m,并且地基承载力不满足80kpa。为保证基槽稳定,保证持力层承载力满足设计要求,特制定本降水方案。(二)工程地质概况(1)岩土构成根据现场工程地址调查、野外钻探及室内试验结果并结合沿路相关勘察报告资料显示,本工程场地沿线6、0m深度范围内得底层主要由二个工程地质单元组成,自上而下为①耕土、①-1建筑垃圾填土②粉土(砂低液限黏土与底液限黏土)、③细砂、④粉土(低液限黏土)。①耕土:厚0~0、50米,松散,稍湿,以粉土为主,局部为粉砂,含有大量植物根系。①-1建筑垃圾填土:主要分布在两个桥区得施工工地范围内,杂色,松散,厚度0、8-2、7m,建筑垃圾主要成份为砖渣、水泥块,含量约70%。②粉土(砂低液限黏土与底液限黏土):黄褐色,部分为青灰色,稍密,稍湿,干强度低,低韧性,摇振反应迅速,无光泽。有砂感-砂感强。局部加粉砂层,相变为粉砂,夹有粉质粘土层。③细砂:黄褐色,稍密,稍湿~饱与。以石英与长石为主,含有少量云母碎片,含少量云母。本层土仅局部揭露。④粉土(低液限黏土):灰黄色、褐黄色,局部为青灰色,稍密~中密,湿,干强度低,低韧性,摇振反应中等,无光泽。有砂感,偶尔蜗壳碎片、小姜石,小姜石粒径一般0、5~3、0cm。(2)水文地质条件本工程区域范围内浅部地下水类型为潜水,地下水补给只要为大气降水与地下水侧渗,排泄主要为蒸发与人工开采。因受规划道路沿线工程施工影响,本次勘察钻孔6m深度时在场地北侧揭露地下水,地下水水位埋深2、2-5、0m,标高97、98-101、18m。(三)降水方案编制原则及依据1、方案编制得原则本次方案编制得原则就是在满足设计及施工得前堤下,力求做到技术方案可行,经济合理,同时力求满足基槽开挖施工进度得安排。2、方案编制依据(1)降水工程施工合同;(2)道路沿线得工程地质条件及水文地质条件;(3)郑州市类似工程降水经验。二、降水方案(一)降水方案适宜性分析本工程道路排水工程沿线基槽开挖深度有限,管井降水得降深不大,且为工程施工降水历时较短,对周边环境无破坏性影响,工程降水方案对场地条件适宜。(二)基槽涌水量计算1、计算参数得确定道路工程地面高程为101、5~103、578m,开挖管沟基槽开挖底面高程99、6~99、996米,基槽开挖深度为2、00~3、79米,为确保工程施工方便,降水管井布设在基槽开挖顶面外侧约4米,模拟基坑开挖宽为7、35米,模拟基坑长度则取50米。渗透系数取64米/日(引用《河南省地质矿产勘查开发局第二地质环境调查院河南郑州450053》2013年),含水层厚取3-4、7m,地下水静水位高程97、98-101、18m,设计动水位高程按底于基槽底面2、0米计。详细得管井降水参数如下:模型基坑宽度:b=7、35米;模型基坑长度:a=50米;基槽等效半径:r0=0、29×(a+b)=16、63米;地下水降深:S=4、7米;地下水渗透系数:K=64(米/日)(引用《河南省地质矿产勘查开发局第二地质环境调查院河南郑州450053》;含水层底板至静水位高度:H=12(米/日)米);含水层厚度:M=10(米);含水层底板至动水位高度:h=9、8(米)。2、基槽涌水量计算据水文地质条件及降深要求,建立均质含水层承压——潜水完整井模型,按《建筑基坑支护技术规范》〔JGJ120-99〕计算,21米×50米基槽得涌水...
