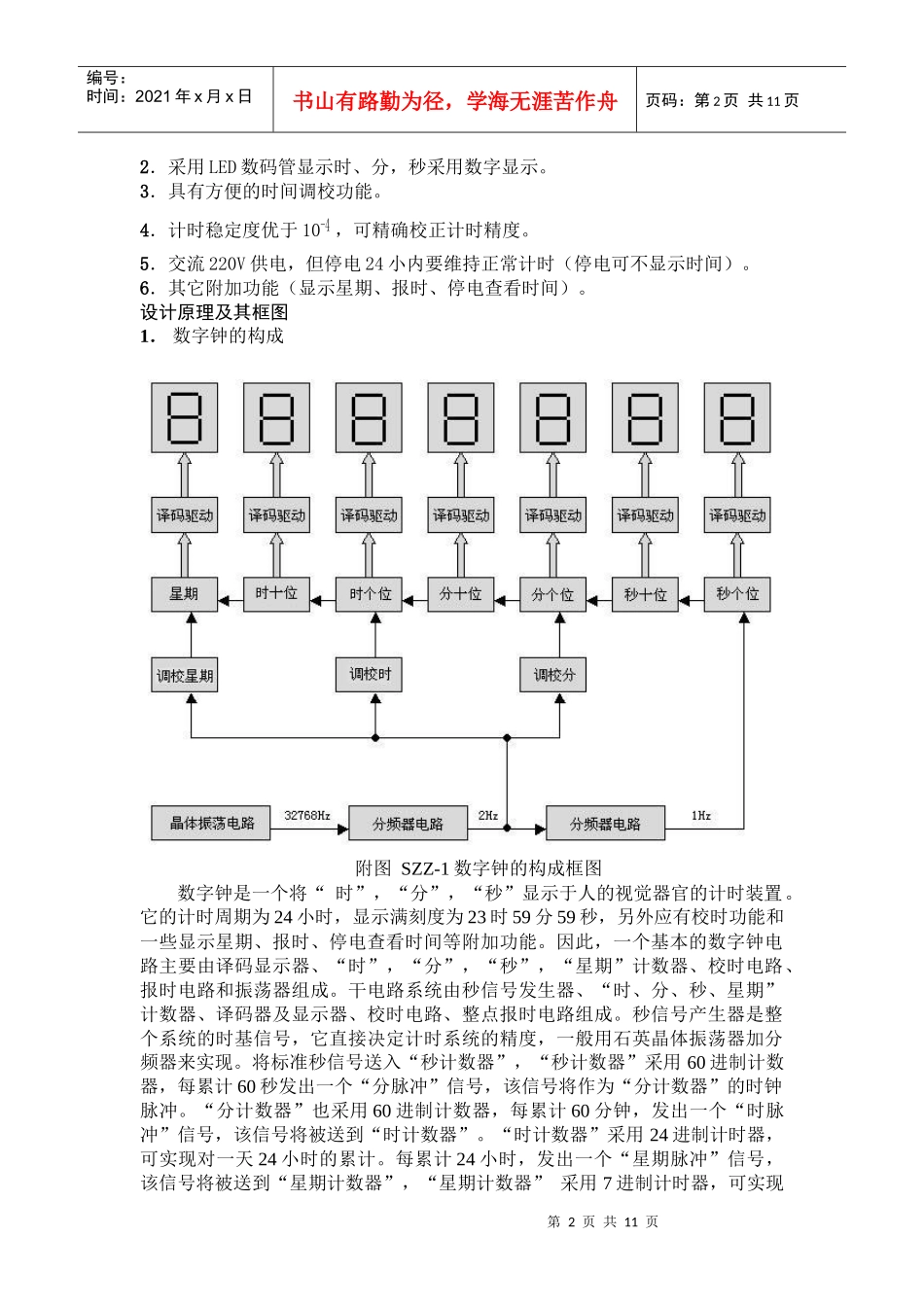

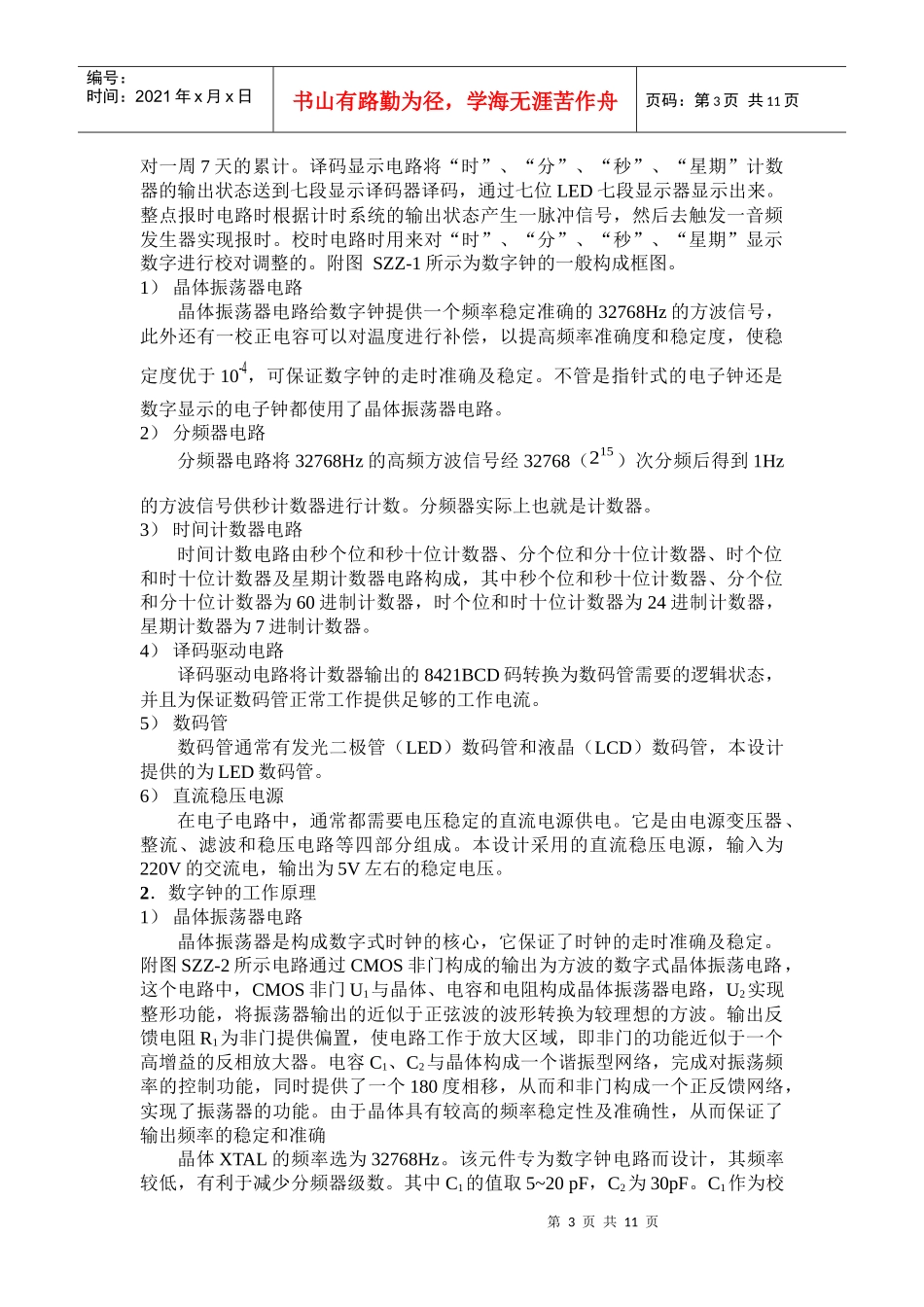

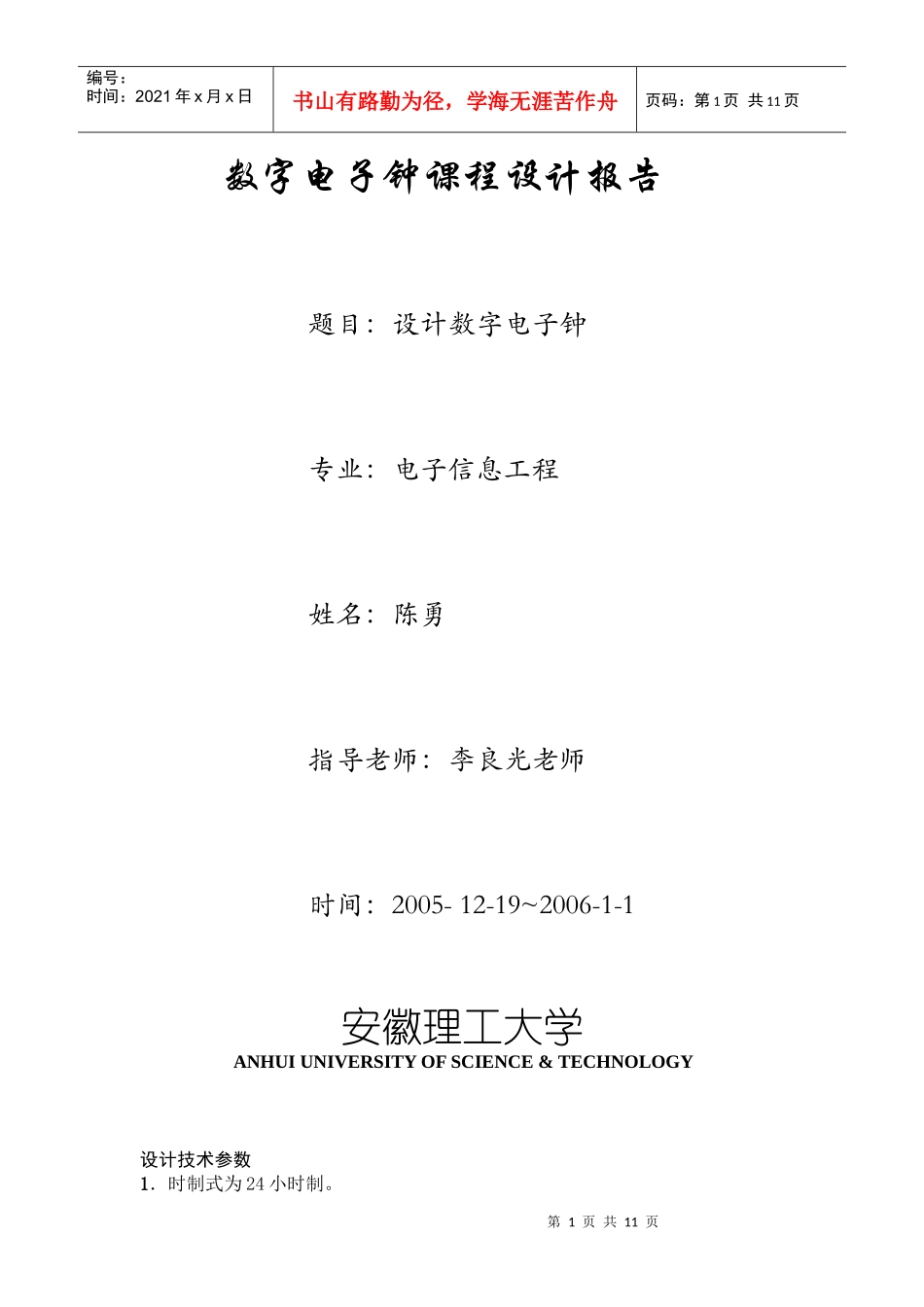

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页数字电子钟课程设计报告题目：设计数字电子钟专业：电子信息工程姓名：陈勇指导老师：李良光老师时间：2005-12-19~2006-1-1安徽理工大学ANHUIUNIVERSITYOFSCIENCE&TECHNOLOGY设计技术参数1．时制式为24小时制。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2．采用LED数码管显示时、分，秒采用数字显示。3．具有方便的时间调校功能。4．计时稳定度优于10-4，可精确校正计时精度。5．交流220V供电，但停电24小内要维持正常计时（停电可不显示时间）。6．其它附加功能（显示星期、报时、停电查看时间）。设计原理及其框图1．数字钟的构成附图SZZ-1数字钟的构成框图数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和一些显示星期、报时、停电查看时间等附加功能。因此，一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”，“星期”计数器、校时电路、报时电路和振荡器组成。干电路系统由秒信号发生器、“时、分、秒、星期”计数器、译码器及显示器、校时电路、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。“时计数器”采用24进制计时器，可实现对一天24小时的累计。每累计24小时，发出一个“星期脉冲”信号，该信号将被送到“星期计数器”，“星期计数器”采用7进制计时器，可实现第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页对一周7天的累计。译码显示电路将“时”、“分”、“秒”、“星期”计数器的输出状态送到七段显示译码器译码，通过七位LED七段显示器显示出来。整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发一音频发生器实现报时。校时电路时用来对“时”、“分”、“秒”、“星期”显示数字进行校对调整的。附图SZZ-1所示为数字钟的一般构成框图。1）晶体振荡器电路晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，此外还有一校正电容可以对温度进行补偿，以提高频率准确度和稳定度，使稳定度优于10-4，可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。2）分频器电路分频器电路将32768Hz的高频方波信号经32768（215）次分频后得到1Hz的方波信号供秒计数器进行计数。分频器实际上也就是计数器。3）时间计数器电路时间计数电路由秒个位和秒十位计数器、分个位和分十位计数器、时个位和时十位计数器及星期计数器电路构成，其中秒个位和秒十位计数器、分个位和分十位计数器为60进制计数器，时个位和时十位计数器为24进制计数器，星期计数器为7进制计数器。4）译码驱动电路译码驱动电路将计数器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。5）数码管数码管通常有发光二极管（LED）数码管和液晶（LCD）数码管，本设计提供的为LED数码管。6）直流稳压电源在电子电路中，通常都需要电压稳定的直流电源供电。它是由电源变压器、整流、滤波和稳压电路等四部分组成。本设计采用的直流稳压电源，输入为220V的交流电，输出为5V左右的稳定电压。2．数字钟的工作原理1）晶体振荡器电路晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。附图SZZ-2所示电路通过CMOS非门构成的输出为方波的数字式晶体振荡电路，这个电路中，CMOS非门U1与晶体、电容和电阻构成晶体振荡器电路，U2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。输出反馈电阻R1为非门提供偏置，使电路工作于放大区域，即非门的...
