(完整版)外墙落地脚手架专项施工方案VIP专享VIP免费

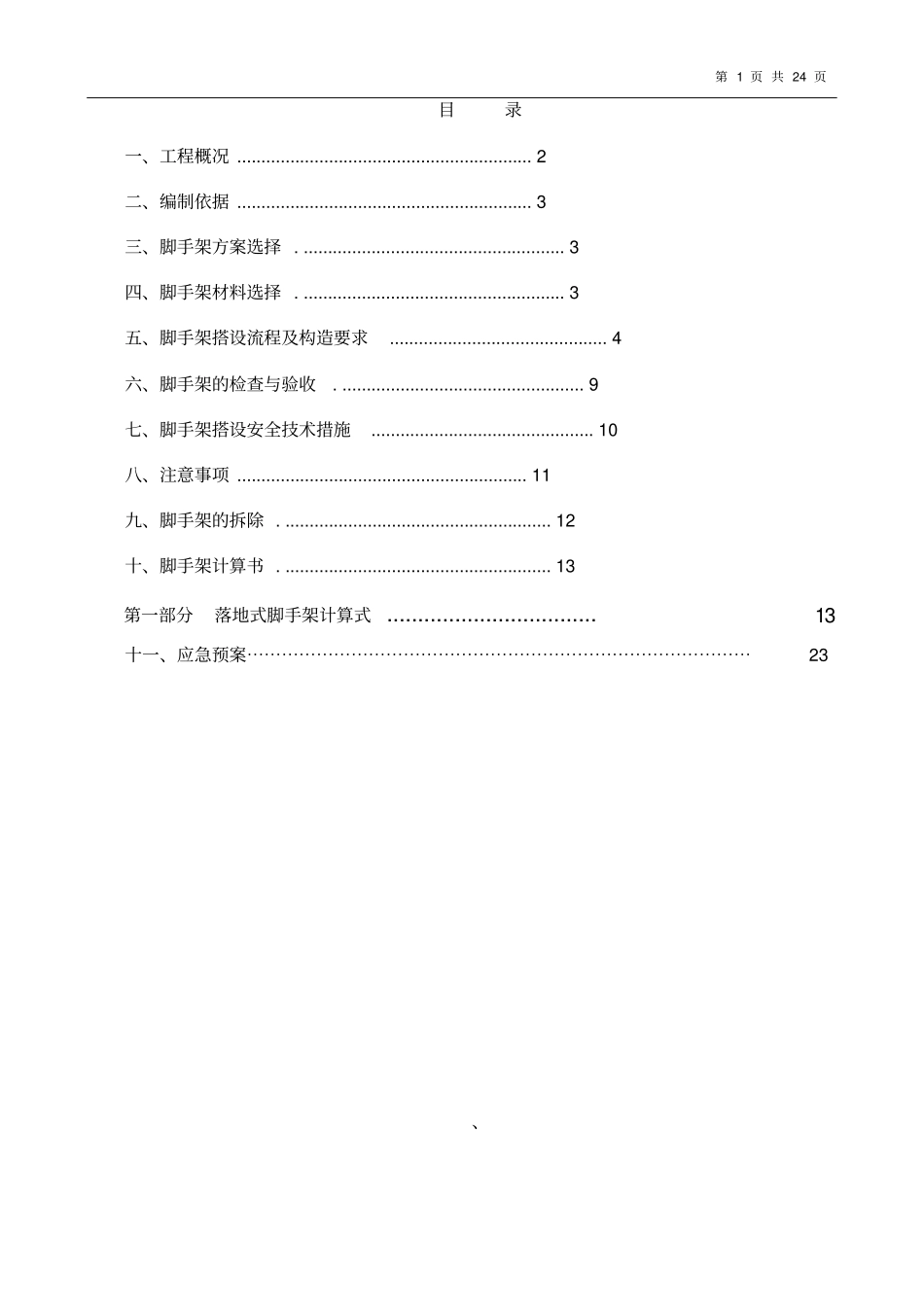

第1页共24页目录一、工程概况.............................................................2二、编制依据.............................................................3三、脚手架方案选择.......................................................3四、脚手架材料选择.......................................................3五、脚手架搭设流程及构造要求.............................................4六、脚手架的检查与验收...................................................9七、脚手架搭设安全技术措施..............................................10八、注意事项............................................................11九、脚手架的拆除........................................................12十、脚手架计算书........................................................13第一部分落地式脚手架计算式..................................13十一、应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23、第2页共24页一、工程概况1、原工程概况长沙航空工业园特种产业区表面处理厂房（以下简称“本工程”）由原中国航空工业第三设计研究院进行设计，施工图完成时间为2008年8月，2010年4月竣工并投入使用，2011年6月对吊车轨道、辅助用房等进行了局部修改。本工程主厂房为两跨排架结构，每跨跨度为30m，结构屋顶标高为12.10m，排架柱结构尺寸主要为400x800、400x900，屋架采用预应力混凝土折线形屋架，屋架下弦底标高为8.4m；内部为一层框架结构（局部两层），底层层高4.0m，局部二层层高3.6m，框架结构设缝和排架柱脱开，缝宽为75mm，框架柱结构尺寸主要为400x400，主要框架梁为350x750。屋顶造型部分采用镂空铝板进行装饰，铝板支撑骨架采用钢构件制作而成，焊接于圈梁上的预埋钢板。主体结构的混凝土强度等级为C30。屋架上下弦水平钢支撑、垂直钢支撑做法依照04G415-1图集，均布置于1-2轴、14-15轴两个开间位置。柱间斜支撑做法依照05G336图集，均布置于7-8轴开间位置。屋架通长钢系杆布置于A轴、D轴、G轴、K轴、N轴五个轴线位置。屋架下弦布置有连接悬挂吊车轨道的钢梁及垂直于屋架方向的吊车轨道，电动葫芦设计最大载重为1t。2、火灾后的概况：为确认本工程结构的受损程度和现有结构的安全性，中航飞机起落架有限公司（以下简称“甲方”）委托湖南湖大土木建筑工程检测有限公司对火灾后的结构进行了检测鉴定，并于2019年1月25日出具了《长沙航空工业园特种产业区表面处理厂房火灾后结构安全检测评定报告》（以下简称“检测报告”）。根据检测报告，本工程地下一层3~11/(1/C)~N轴范围大部分可燃物已烧毁1层已全部过火，除10~15/A~N轴范围外，其余大部分可燃物均已烧毁。本工程混凝土构件中，部分梁、柱、板、屋架及屋面板受损严重，混凝土保护层均大面积脱落，露出钢筋，部分构件的钢筋呈现黑色、断裂，承载力被削弱，存在安全隐患，暂不能继续使用；钢结构构件中，屋架的上下弦水平支撑、垂直支撑、柱间斜撑、屋架通长系杆、悬挂吊车轨道、东西向外墙面装饰铝板及龙骨架等钢构件过火，构件存在扭曲变形现象，部分位置构件存在严重变形，构件承载力已丧失，工程质量不能满足设计及现有标准规范的要求，结构安全没有保障，需对过火区域重新设计施工验收合格后，方可恢复房屋原有结构的安全性。第3页共24页二、编制依据1长沙航空工业园特种产业区表面处理厂房火灾后结构安全检测评定报告HD19-03-03-332长沙航空工业园特种产业园表处理厂房修复工程图纸3《建筑施工脚手架安全技术统一标准》GB51210-20164《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20115《特种作业人员安全技术考核管理规则》GB5306-856《建筑施工高处作业安全技术规范》JGJ80-20167《建筑施工现场临时用电安全技术规范》JGJ46-20058《安全网》GB5725-20099《建筑施工安全检查标准》JGJ59-201110《建筑施工计算手册》；11《建筑施工脚手架实用手》三、脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点...
