某高速公路支线施工组织设计方案VIP免费

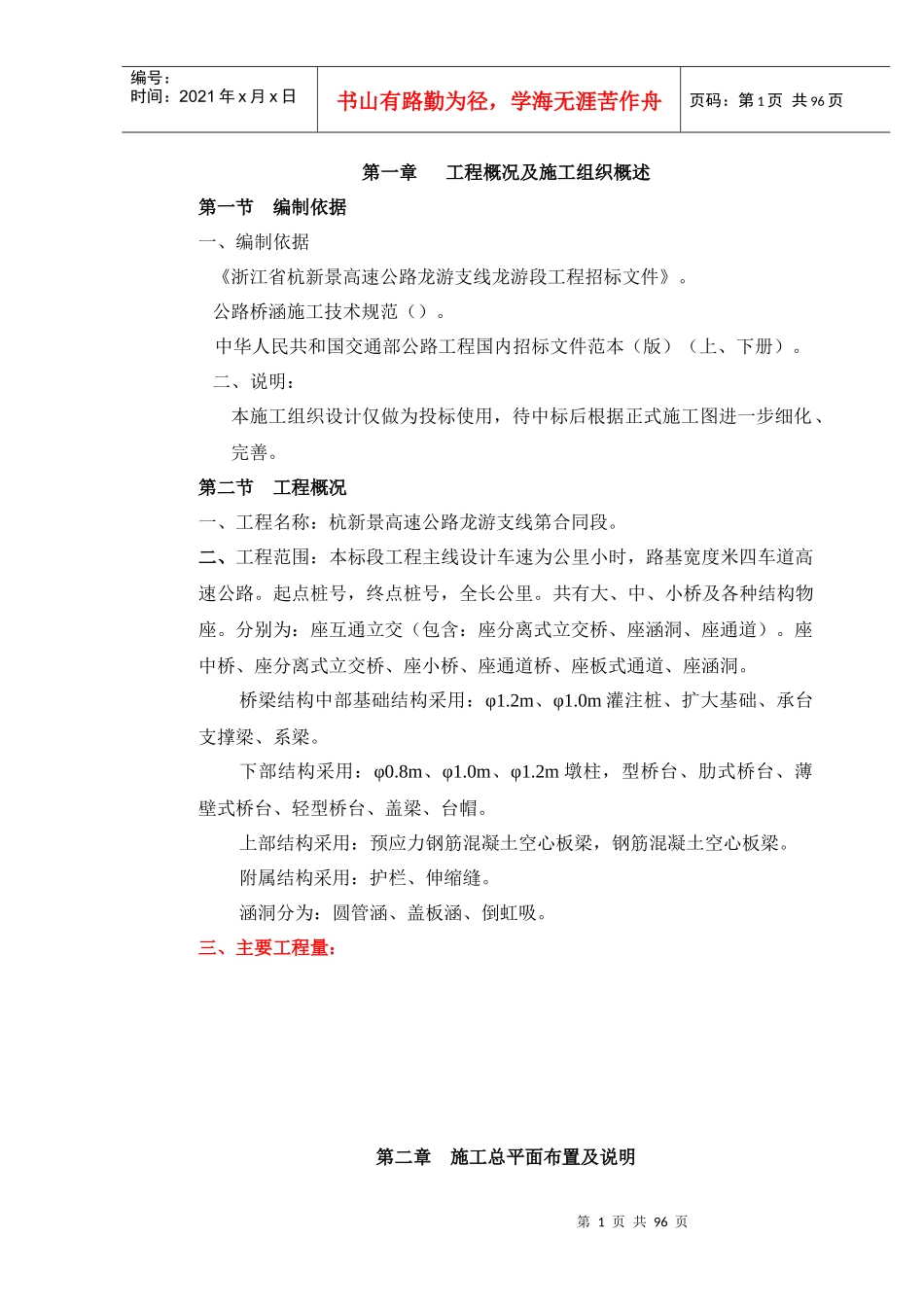

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页第一章工程概况及施工组织概述第一节编制依据一、编制依据《浙江省杭新景高速公路龙游支线龙游段工程招标文件》。公路桥涵施工技术规范（）。中华人民共和国交通部公路工程国内招标文件范本（版）（上、下册）。二、说明：本施工组织设计仅做为投标使用，待中标后根据正式施工图进一步细化、完善。第二节工程概况一、工程名称：杭新景高速公路龙游支线第合同段。二、工程范围：本标段工程主线设计车速为公里小时，路基宽度米四车道高速公路。起点桩号，终点桩号，全长公里。共有大、中、小桥及各种结构物座。分别为：座互通立交（包含：座分离式立交桥、座涵洞、座通道）。座中桥、座分离式立交桥、座小桥、座通道桥、座板式通道、座涵洞。桥梁结构中部基础结构采用：φ1.2m、φ1.0m灌注桩、扩大基础、承台支撑梁、系梁。下部结构采用：φ0.8m、φ1.0m、φ1.2m墩柱，型桥台、肋式桥台、薄壁式桥台、轻型桥台、盖梁、台帽。上部结构采用：预应力钢筋混凝土空心板梁，钢筋混凝土空心板梁。附属结构采用：护栏、伸缩缝。涵洞分为：圆管涵、盖板涵、倒虹吸。三、主要工程量：第二章施工总平面布置及说明第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页第一节施工总平面布置原则一、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求；不能顾此失比。二、在招标文件允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工对交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大化。三、施工布置需整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地，为浙江的公路建设添光彩。四、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。第二节施工总平面布置图本项目工程主要施工临时设施分别设于高速附近，其中包括：预制梁厂、混凝土搅拌站、项目办公房、生活房建设施、车辆停放场、材料堆放场、钢木结构加工存放场等。施工总平面布置详见“施工总平面布置图”。在施工设施布置时，为满足环保的需要，在各主要施工场地设置垃圾池、洗车槽、废水沉淀池，确保工地卫生、出场车辆和废水排放满足环保卫生要求。所有临时营地设施按国家和浙江省有关消防安全法规配齐消防装置。为达到文明施工要求，树立良好的施工形象，满足施工安全、美化和环境保护的要求，创建文明施工工地，各施工场地边线设护栏进行围蔽，出入口设置密闭、开启灵活的大门，并在门口设值班保卫室。本工程施工工期较长，中间历经雨季，为保持各施工场地干净、整洁，施工场地围蔽后，围墙内的外露土层地坪，根据各自不同的功能，及时采用10cm厚砼进行硬化，或者植绿色植物进行绿化处理，同时形成场地内排水沟网，保持施工期内无积水、无坑洼，提高文明施工程度。第三节施工临时设施布置一、施工交通运输为尽量减小对周边交通的影响和根据施工现场地形条件，对有条件第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页设临时路的地方修临时路，拟沿主线修建一条临时施工路（路宽约-6m）。填方路段修建在下坡脚排水沟位置，路基修完后再废除便道挖成排水沟。挖方便道修建在挖方下坡处，宽度不足时，与当地协商借地。桥梁部分其位置将视施工现场具体情况设于桥梁的左右侧，并根据现场地形情况在沿线设临时路通往国道，以满足材料供应和施工场内交通运输的要求。施工车辆由施工场地内驶入国道前须经对车辆清理整洁后方可驶入国道，以满足文明施工的需要。跨河处修建临时战备桥，保证施工正常通行。二、临时生产、生活房建（一）现场办公房建设施项目经理部和生活用房采用装配式标准化简易房结构，办公用房设有项目经理室、总工室、计财部、工程部、质检部、合同部、安全保卫部、档案室、中心实验室、办公室等。生活用房设有宿舍、食堂、活动室、浴室、厕所等。在各办公室门口设姓名牌和工作去向插牌。项目经...
