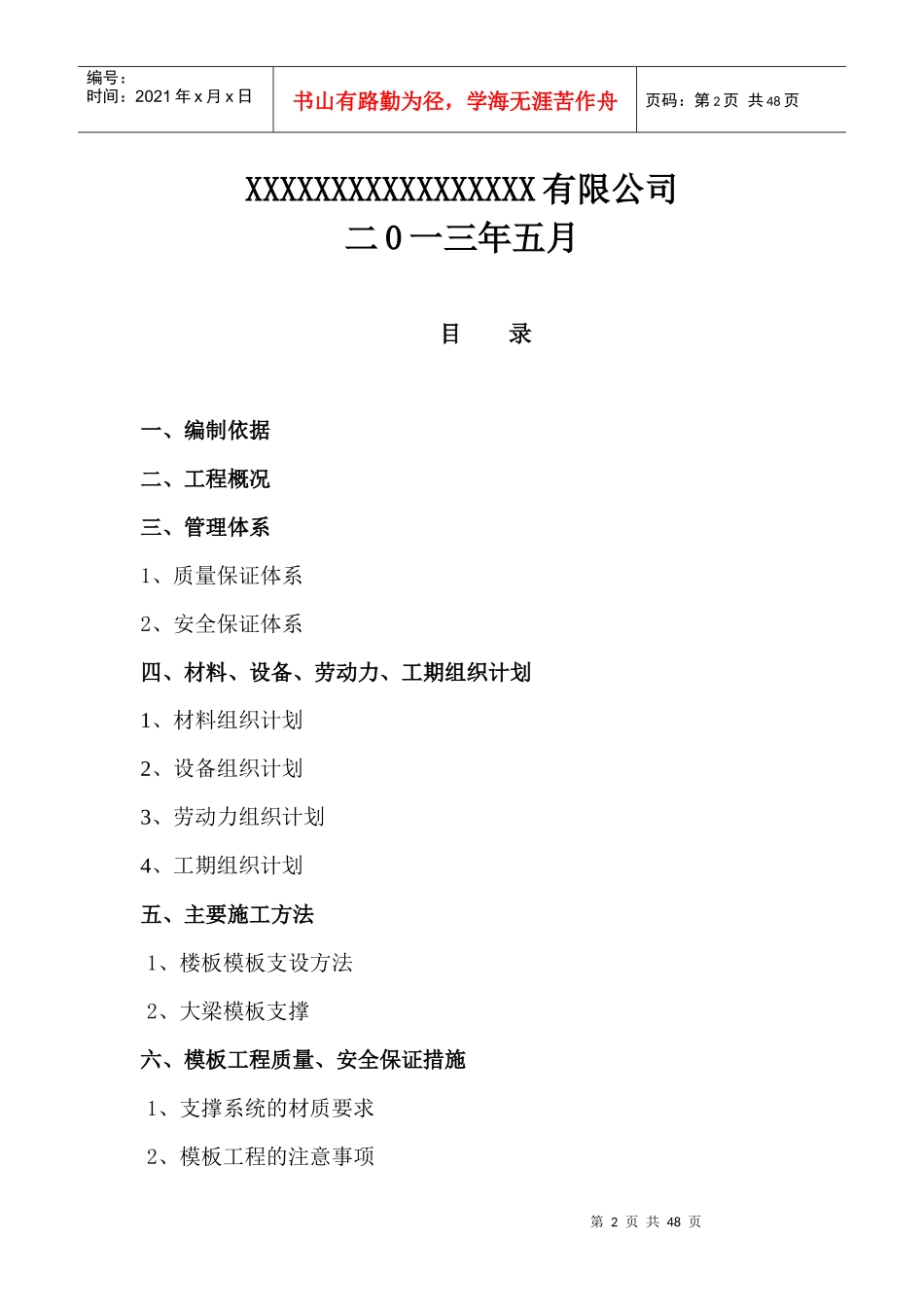

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页XXXXXXXXXXXXXXXXX公司3#标准厂房工程高模板支撑安全专项施工方案第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页XXXXXXXXXXXXXXXXX有限公司二0一三年五月目录一、编制依据二、工程概况三、管理体系1、质量保证体系2、安全保证体系四、材料、设备、劳动力、工期组织计划1、材料组织计划2、设备组织计划3、劳动力组织计划4、工期组织计划五、主要施工方法1、楼板模板支设方法2、大梁模板支撑六、模板工程质量、安全保证措施1、支撑系统的材质要求2、模板工程的注意事项第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页3、模板工程的质量控制措施4、模板工程的安全措施七、应急救援方案一、编制依据1、本方案计算采用中国建筑科学研究院PKPM软件--扣件式钢管支撑排架的设计，结合XXXXXXXXXX有限公司3#标准厂房施工图、设计交底和地质勘探报告。2、按ISO9001标准编制的公司质量体系文件。3、XXXXXXXXXXXXXXXX3#标准厂房施工组织设计。4、主要规范、规程：第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页《建筑施工手册》；《钢管脚手架扣件》；《混凝土结构工程施工质量验收规范》GB50204-2002；《现行建筑质量、安全、管理规范大全》；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《建筑施工安全检查标准》JGJ59-92011；《现行建筑材料规范大全》；《建筑结构荷载规范》GB50009-2001；《江苏金土木建设集团有限公司工艺标准》JSGCC-QB-2003；《建筑施工模板安全技术规程》JGJ162-2008建设部颁布的相关标准和规范、行业标准和技术规程。第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页二、工程概况1、XXXXXXXXXXXXXXXX3#标准厂房位于XXXXXXXX,建筑面积6289㎡，框架四层，局部五层，二层楼面结构标高为4.75M，三层楼面标高9.25M。2、本次方案编制为：三层楼面A-B轴交5-6轴高模板支撑，在二层楼面该区域楼面挑空，三层楼面结构层标高为9.25M,模板支撑位于底层砼面上标高为-0.05M，（在底层地面进行分层夯实，浇注100厚C20砼垫层）。该区域屋面结构较大梁截面为300*1100，最大跨度10M，板厚为100mm，砼强度等级:C30。本工程框架柱共分二次浇注，分别为4.75M及9.25M标高，因此本方案不考虑柱模板计算。3、本工程模板支撑体系采用钢管排架支撑，采用的钢管类型为48×2.8，模板均采用18厚复合模板三.管理体系3.1质量保证体系项目经理部设立项目经理、技术主管、施工员、质量员、安全员、观砌、第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页木工翻样、钢筋翻样、材料员等岗位。各管理人员的质量职责按《公司质量责任制》执行。3.2安全保证体系在本工程的施工进程中，成立以项目经理为主管，安全员为具体负责，分项施工员具体落实的安全保证体系，确保在本工程施工进程中不出安全事故。四.材料、设备、劳动力、工期组织计划4.1材料组织计划根据总体施工进度计划安排，本工程施工单体相对比较独立，同时结构面尺寸变化比不大，考虑部分的流水搭接施工，因此模板、钢管、扣件需求第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页量较小。粗计算各材料需求量如下表：材料组织计划材料名称单位需用数量九夹板18mm厚M250050×100mm方木M350钢管吨80扣件只2000对拉螺栓根4503型扣只5004.2设备组织计划设备组织计划设备名称单位需用数量架子扳手把10扭力扳手把2圆盘锯台1手工锯把5手电锯（钻头12-20mm）把1第8页共48页第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共48页钢筋弯曲机台1钢筋切断机台1电焊机台1对焊机台1振动棒根3混凝土运输车辆5汽车泵辆1移动电箱只10碘钨灯只3经纬仪台1水准仪台14.3劳动力组织计划劳动力组织图序号工种人员数量1木工152架...
