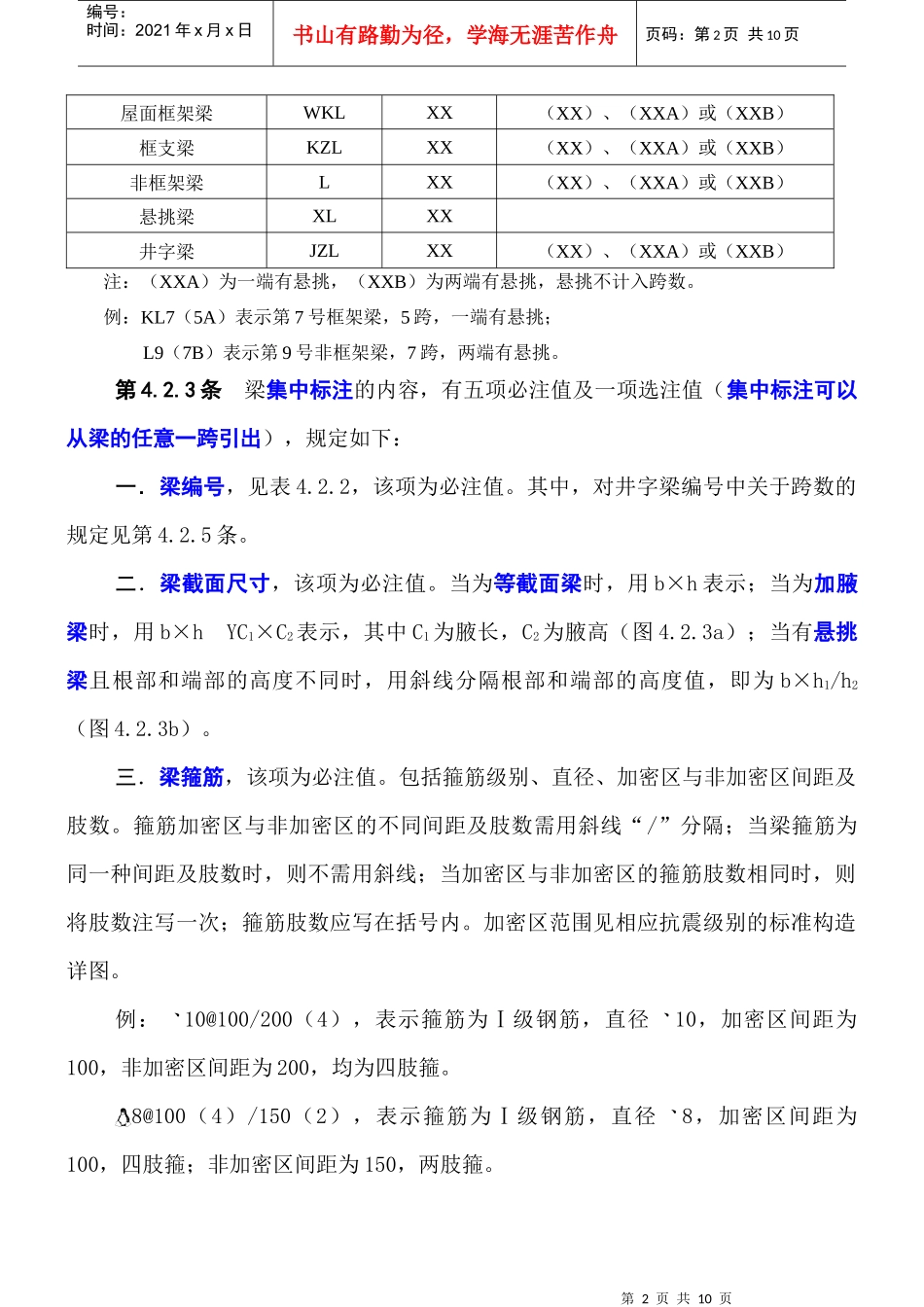

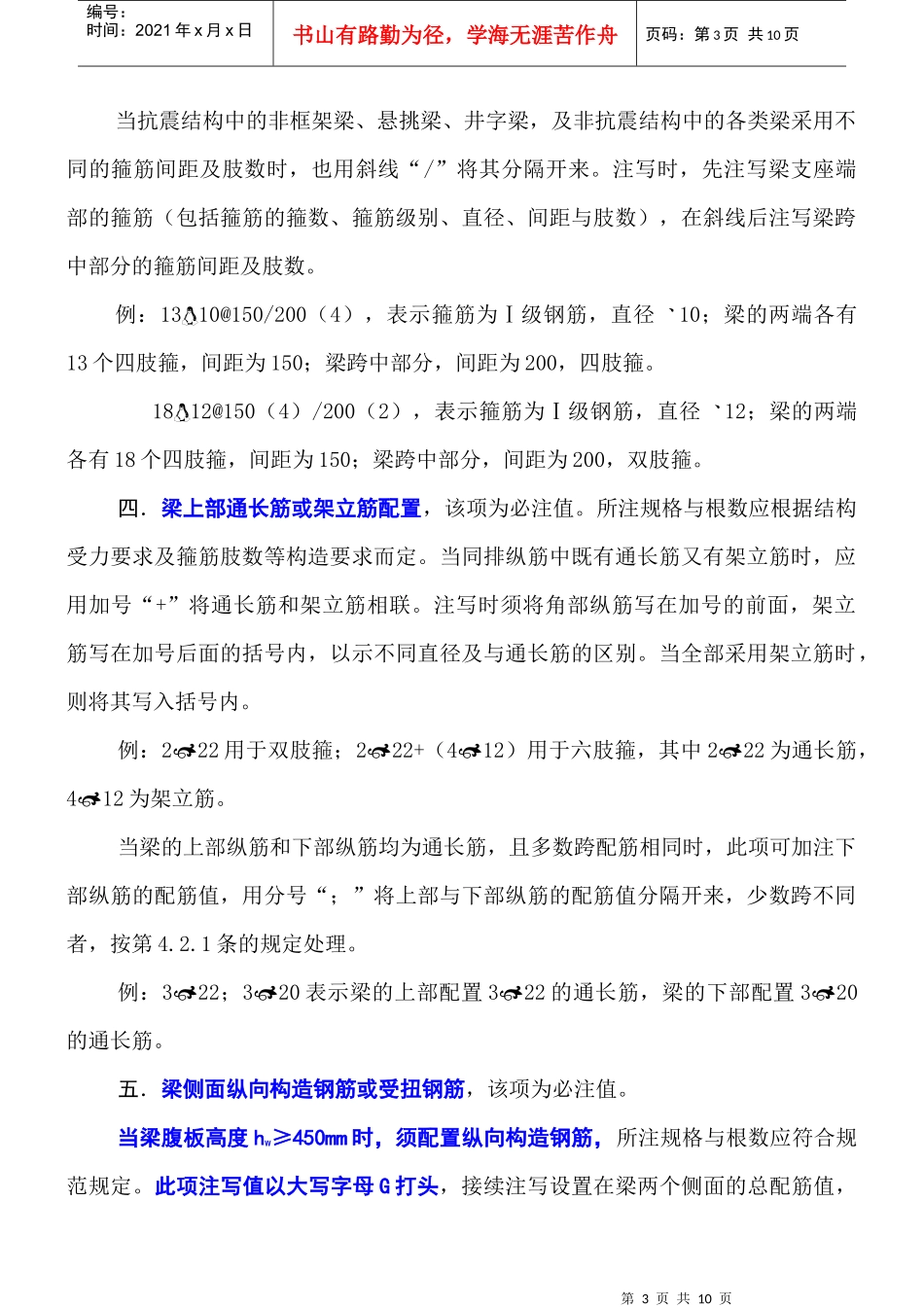

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第4章梁平法施工图制图规则（图集号:03G101-1）第1节梁平法施工图的表示方法第4.1.1条梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。第4.1.2条梁平面布置图，应分别按梁的不同结构层（标准层），将全部梁和与其相关联的柱、墙、板一起采用适当比例绘制。第4.1.3条在梁平法施工图中，尚应按第1.0.8条的规定注明各结构层的顶面标高及相应的结构层号。第4.1.4条对于轴线未居中的梁，应标注其偏心定位尺寸（贴柱边的梁可不注）。第2节平面注写方式第4.2.1条平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。施工时，原位标注取值优先（如图4.2.1所示）。第4.2.2条梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表4.2.2的规定。梁编号表4.2.2梁类型代号序号跨数及是否带有悬挑楼层框架梁KLXX（XX）、（XXA）或（XXB）第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页屋面框架梁WKLXX（XX）、（XXA）或（XXB）框支梁KZLXX（XX）、（XXA）或（XXB）非框架梁LXX（XX）、（XXA）或（XXB）悬挑梁XLXX井字梁JZLXX（XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。第4.2.3条梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：一．梁编号，见表4.2.2，该项为必注值。其中，对井字梁编号中关于跨数的规定见第4.2.5条。二．梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示；当为加腋梁时，用b×hYC1×C2表示，其中C1为腋长，C2为腋高（图4.2.3a）；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部和端部的高度值，即为b×h1/h2（图4.2.3b）。三．梁箍筋，该项为必注值。包括箍筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构造详图。例：10@100/200（4），表示箍筋为Ⅰ级钢筋，直径10，加密区间距为100，非加密区间距为200，均为四肢箍。8@100（4）/150（2），表示箍筋为Ⅰ级钢筋，直径8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线“/”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、箍筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。例：1310@150/200（4），表示箍筋为Ⅰ级钢筋，直径10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。1812@150（4）/200（2），表示箍筋为Ⅰ级钢筋，直径12；梁的两端各有18个四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。四．梁上部通长筋或架立筋配置，该项为必注值。所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内。例：222用于双肢箍；222+（412）用于六肢箍，其中222为通长筋，412为架立筋。当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵...
