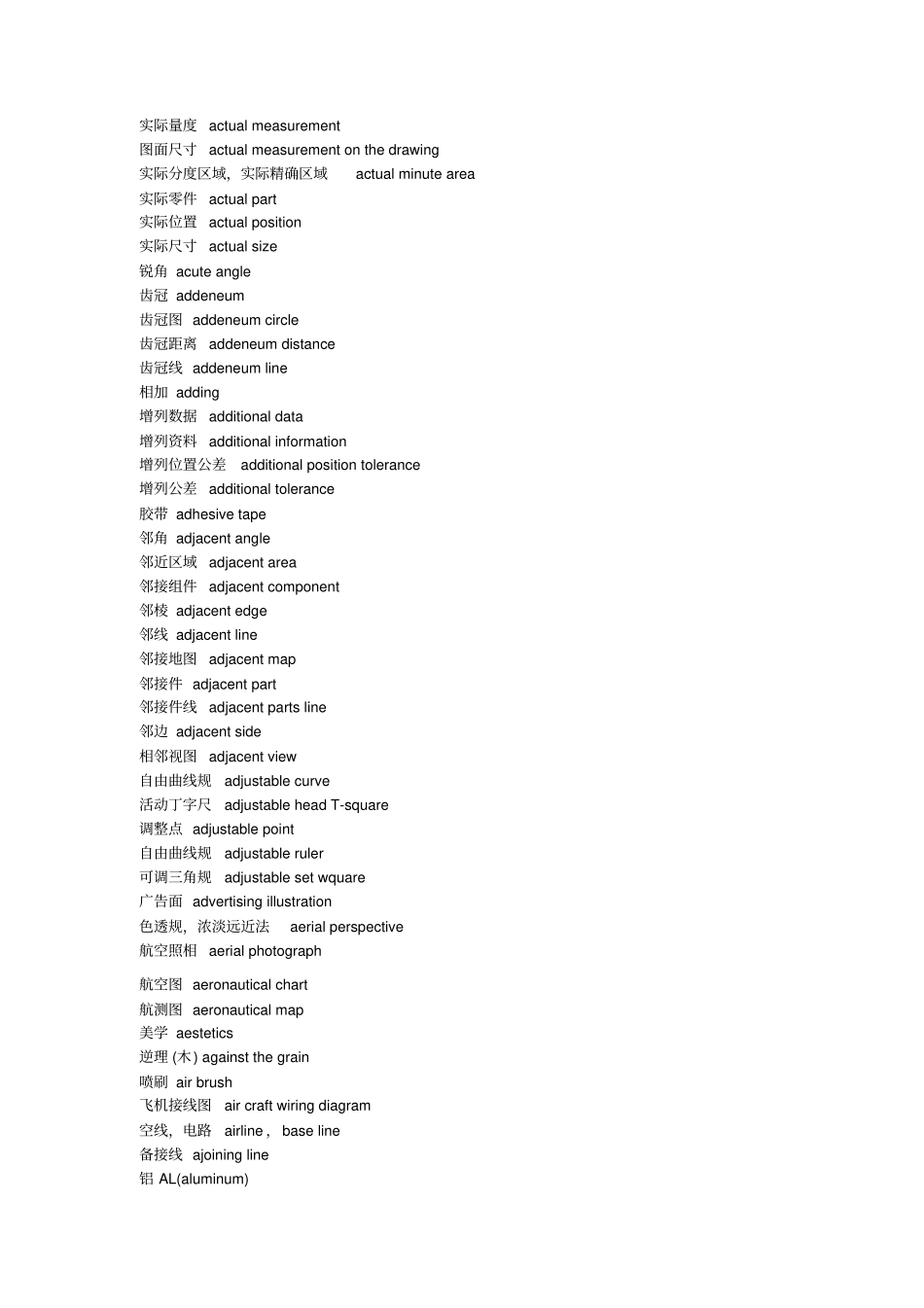

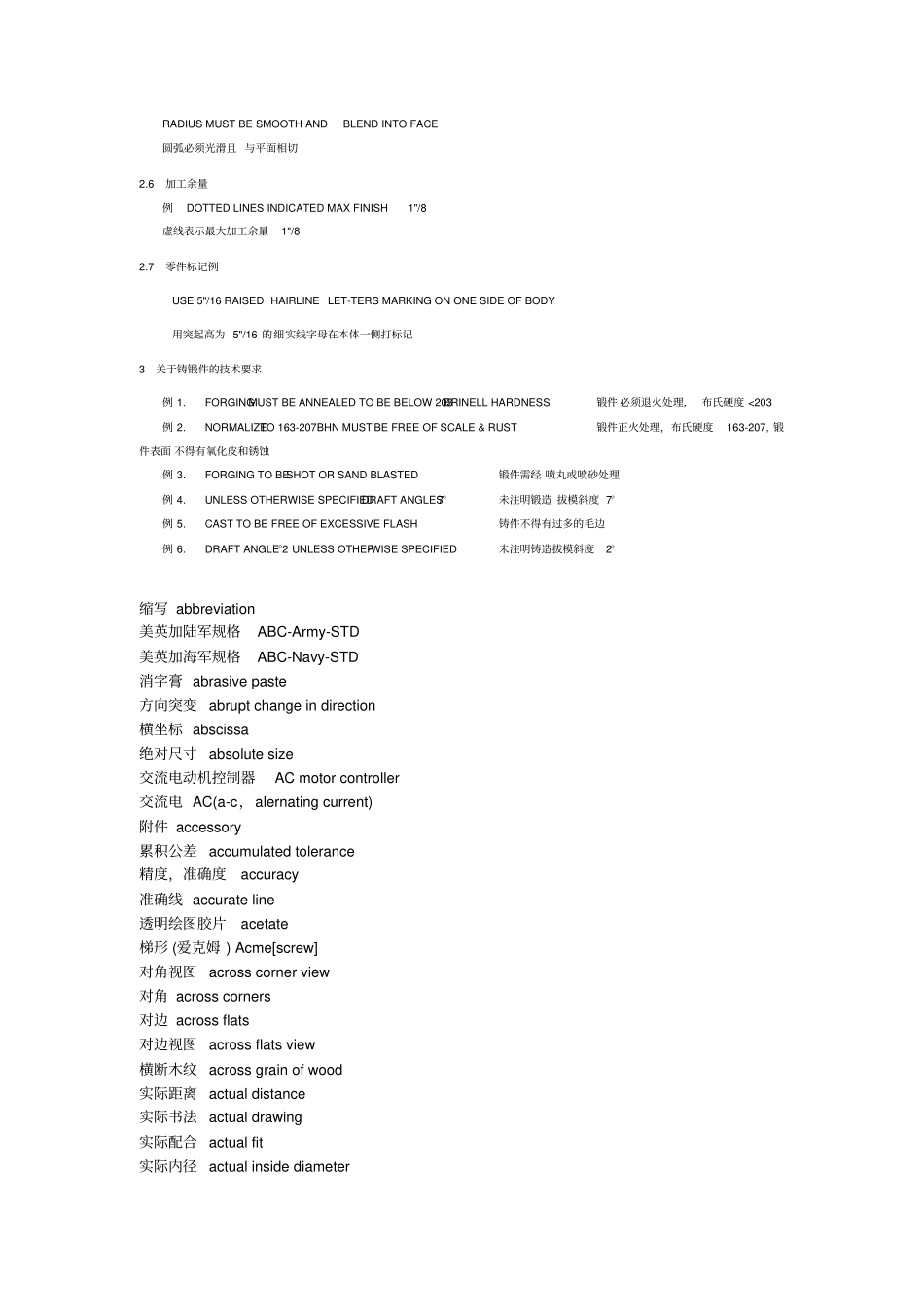

1标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEATTREATMENT）和其它一些要求，如：1)TOLERANCESUNLESSOTHERWISESPECIFIAL未注公差。2)DIMSINmmUNLESSSTATED如不做特殊要求以毫米为单位。3)ANGULARTOLERANCE±1°角度公差±1°。4)DIMSTOLERANCE±0.1未注尺寸公差±0.1。5)SURFACEFINISH3.2UNLESSSTATED未注粗糙度3.2。2常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIAO+1CORE芯子3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTERBORE锪底面孔);（4）铰孔：1"/4DIAREAM铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。如：例1.6HOLESEQUI-SPACEDON5"DIA(6孔均布在5圆周上（EQUI-SPACED=EQUALLYSPACED均布）DRILL1"DIATHRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP沉孔22×6例2.TAP7"/8-14UNF-3BTHRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIEDFINETHREAD美国标准细牙螺纹）1"DRILL1"/4-20UNC-3THD7"/8DEEP4HOLESNOTBREAKTHRO钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIEDCOARSETHREAD美国标准粗牙螺纹）1"-14NS-2THRO攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONALSPECIALTHREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV倒角1/8×45°（注BEV=BEVEL，斜面）1.5×45°CHAM倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQUARE5"×5"方2.4剖视（SECTION）例SECTIONA-AA-A剖面2.5圆角半径例1"RR1"RADIUSMUSTBESMOOTHANDBLENDINTOFACE圆弧必须光滑且与平面相切2.6加工余量例DOTTEDLINESINDICATEDMAXFINISH1"/8虚线表示最大加工余量1"/82.7零件标记例USE5"/16RAISEDHAIRLINELET-TERSMARKINGONONESIDEOFBODY用突起高为5"/16的细实线字母在本体一侧打标记3关于铸锻件的技术要求例1.FORGINGMUSTBEANNEALEDTOBEBELOW203BRINELLHARDNESS锻件必须退火处理，布氏硬度<203例2.NORMALIZETO163-207BHNMUSTBEFREEOFSCALE&RUST锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例3.FORGINGTOBESHOTORSANDBLASTED锻件需经喷丸或喷砂处理例4.UNLESSOTHERWISESPECIFIEDDRAFTANGLES7°未注明锻造拔模斜度7°例5.CASTTOBEFREEOFEXCESSIVEFLASH铸件不得有过多的毛边例6.DRAFTANGLE2°UNLESSOTHER-WISESPECIFIED未注明铸造拔模斜度2°缩写abbreviation美英加陆军规格ABC-Army-STD美英加海军规格ABC-Navy-STD消字膏abrasivepaste方向突变abruptchangeindirection横坐标abscissa绝对尺寸absolutesize交流电动机控制器ACmotorcontroller交流电AC(a-c，alernatingcurrent)附件accessory累积公差accumulatedtolerance精度，准确度accuracy准确线accurateline透明绘图胶片acetate梯形(爱克姆)Acme[screw]对角视图acrosscornerview对角acrosscorners对边acrossflats对边视图acrossflatsview横断木纹acrossgrainofwood实际距离actualdistance实际书法actualdrawing实际配合actualfit实际内径actualinsidediameter实际量度actualmeasurement图面尺寸actualmeasurementonthedrawing实际分度区域，实际精确区域actualminutearea实际零件actualpart实际位置actualposition实际尺寸actualsize锐角acuteangle齿冠addeneum齿冠图addeneumcircle齿冠距离addeneumdistance齿冠线addeneumline相加adding增列数据additionaldata增列资料additionalinformation增列位置公差additionalpositiontolerance增列公差additionaltolerance胶带adhesivetape邻角adjacentangle邻近区域adjacentarea邻接组件adjacentcomponent邻棱adjacentedge邻线adjacentline邻接地图adjacentmap邻接件adjacentpart邻接件线adjacentpartsline邻边adjacentside相邻视图adjacentview自由曲线规adjustablecurve活动丁字尺adjustableheadT-square调整点adjustablepoint自由曲线规adjustableruler可...
