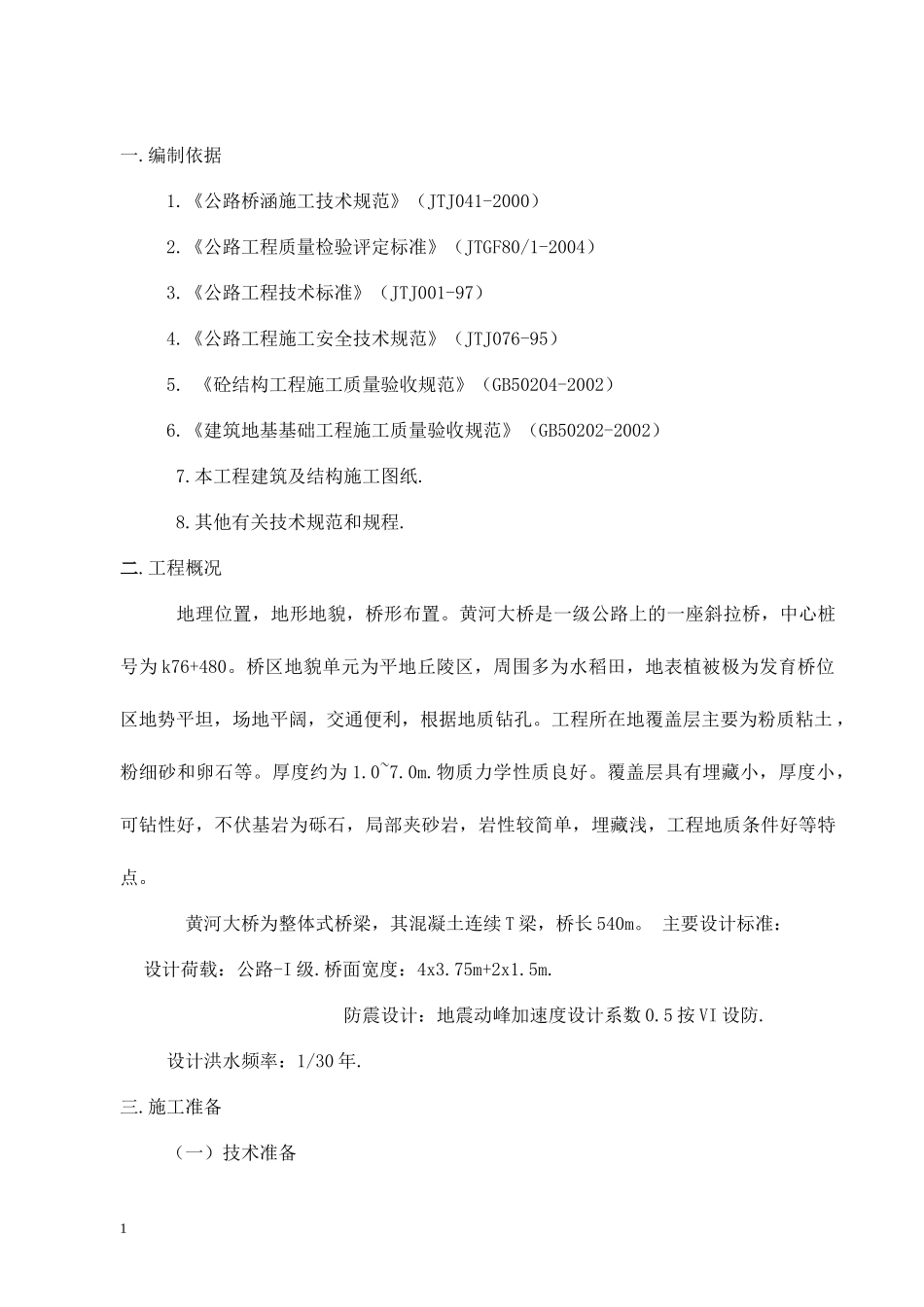

一.编制依据1.《公路桥涵施工技术规范》（JTJ041-2000）2.《公路工程质量检验评定标准》（JTGF80/1-2004）3.《公路工程技术标准》（JTJ001-97）4.《公路工程施工安全技术规范》（JTJ076-95）5.《砼结构工程施工质量验收规范》（GB50204-2002）6.《建筑地基基础工程施工质量验收规范》（GB50202-2002）7.本工程建筑及结构施工图纸.8.其他有关技术规范和规程.二.工程概况地理位置，地形地貌，桥形布置。黄河大桥是一级公路上的一座斜拉桥，中心桩号为k76+480。桥区地貌单元为平地丘陵区，周围多为水稻田，地表植被极为发育桥位区地势平坦，场地平阔，交通便利，根据地质钻孔。工程所在地覆盖层主要为粉质粘土，粉细砂和卵石等。厚度约为1.0~7.0m.物质力学性质良好。覆盖层具有埋藏小，厚度小，可钻性好，不伏基岩为砾石，局部夹砂岩，岩性较简单，埋藏浅，工程地质条件好等特点。黄河大桥为整体式桥梁，其混凝土连续T梁，桥长540m。主要设计标准：设计荷载：公路-I级.桥面宽度：4x3.75m+2x1.5m.防震设计：地震动峰加速度设计系数0.5按VI设防.设计洪水频率：1/30年.三.施工准备（一）技术准备11、熟悉招标文件，施工技术规范及验收规范，认真察勘现场，对河流深度走向进行摸底，并了解施工地段原水系走向。认真阅读施工设计图做好技术交底，掌握设计要求。2、建立工地试验室，试验室负责进场材料检验，进行集料筛分试验，混凝土现场检测，工程质量的控制试验。进场试验设备报请计量部门检验标定，并报质量监督站资质认可。在充分调查和试验后，及时将调查与试验结果报监理工程师，如所调查与试验的结果与图纸不符时，应提出解决方案报监理工程师认可后方可实施。3、施工测量根据业主提供的导线点和水准点资料，项目经理部组织测量人员进行复测，恢复已移动或损坏点位，测量资料报监理审查合格后，进行导线加密工作，并对中线进行复测，埋设护桩，做好标记，并报监理工程师核查。施工测量的精度应符合《城市桥梁工程施工与质量验收规范》（CJJ2-2008）的要求，施工放样还应符合《公路桥涵施工技术规范》（JTJ041-2000）的规定。同时注意定期检测。（二）现场准备检查桥位处是否有障碍物,如有及时清理。预制场地和材料堆放地进行平整处理。对各种原材料取样复试检查。合格后及时进场备用.四.施工工艺.（一）施工程序1．制作程序：场地整平→放线→挖土3～4m深→夯实基底，抄平放线验线→铺砂垫层→垫木或挖刃脚上模→安设刃脚铁件、绑钢筋→支刃脚、井身模板→浇筑混凝土→养护、拆模→外围围槽灌砂→抽出垫木或拆砖座。2．下沉程序：下沉准备工作→设置垂直运输机械、排水泵，挖排水沟、集水井→挖土下沉→观测→纠偏→沉至设计标高、核对标高→降水→设集水井、铺设封底垫层→底板防水→绑底板钢筋、隐检→底板浇筑混凝土→施工内隔墙、梁、板、顶板、上部建筑及辅助设施→回填土。（二）沉井制作1．在软弱地基上制作沉井，应采用砂、砂砾或碎石垫层，用打夯机夯实使之密实，厚度根据计算确定。2．当地基土质较好，宜分节一次制作完成，然后下沉；对于较高（≥12m）的沉井应先挖下3～4m土方，在基坑中一次制作下沉，或分节制作，分节下沉，以减少沉井自由高2度，增加稳定，防止倾斜。3．沉井制作宜采取在刃脚下设置木垫架或砖垫座的方法，其大、小和间距应根据荷重计算确定。安设钢刃脚时，要确保外侧与地面垂直，以使其起切土导向作用。4．沉井刃脚及筒身混凝土的浇筑应分段、对称均匀、连续进行，防止发生倾斜、裂缝。第一节混凝土强度等级达到70％，始可浇筑第二节。5．浇筑的筒身混凝土应密实，外表面平整、光滑。有防水要求时，支设模板穿墙螺栓应在其中间加焊止水环；筒身在水平施工缝处应设凸缝或设钢板止水带，突出筒壁面部分应在拆模后铲平，以利防水和下沉。（三）沉井下沉1．下沉前应进行井壁外观检查，检查混凝土强度及抗渗等级，并根据勘测报告计算极限承载力，计算沉井下沉的分段摩阻力及分段的下沉系数（≥1．15～1．25），作为判断每个阶段可否下沉，是否会出现突沉以及确定下沉方法及采取措施的依据。2．下沉前应分区、分组、依次、对称、同步的抽除（拆除）刃脚下的...
