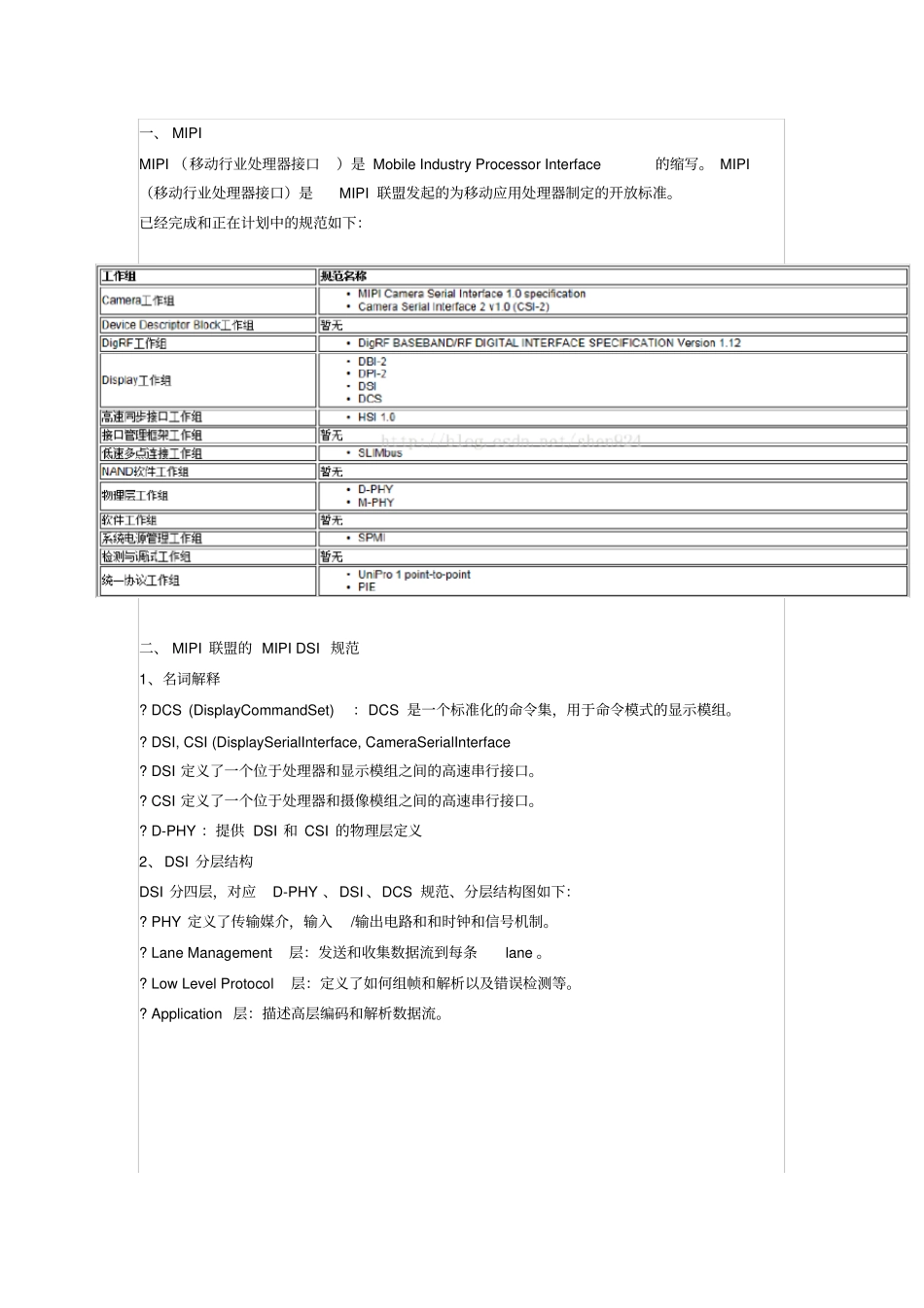

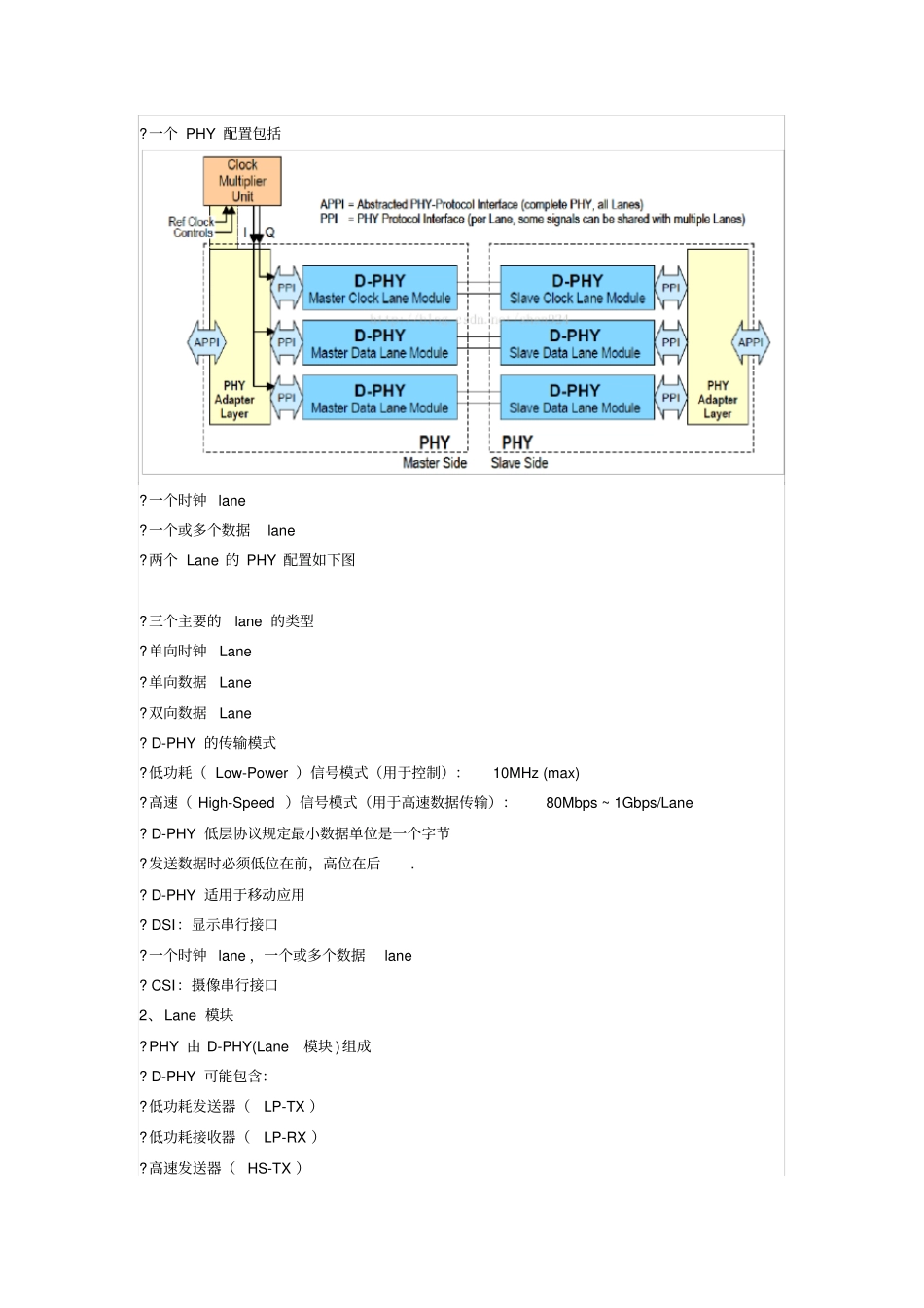

一、MIPIMIPI（移动行业处理器接口）是MobileIndustryProcessorInterface的缩写。MIPI（移动行业处理器接口）是MIPI联盟发起的为移动应用处理器制定的开放标准。已经完成和正在计划中的规范如下：二、MIPI联盟的MIPIDSI规范1、名词解释?DCS(DisplayCommandSet)：DCS是一个标准化的命令集，用于命令模式的显示模组。?DSI,CSI(DisplaySerialInterface,CameraSerialInterface?DSI定义了一个位于处理器和显示模组之间的高速串行接口。?CSI定义了一个位于处理器和摄像模组之间的高速串行接口。?D-PHY：提供DSI和CSI的物理层定义2、DSI分层结构DSI分四层，对应D-PHY、DSI、DCS规范、分层结构图如下：?PHY定义了传输媒介，输入/输出电路和和时钟和信号机制。?LaneManagement层：发送和收集数据流到每条lane。?LowLevelProtocol层：定义了如何组帧和解析以及错误检测等。?Application层：描述高层编码和解析数据流。3、Command和Video模式?DSI兼容的外设支持Command或Video操作模式，用哪个模式由外设的构架决定?Command模式是指采用发送命令和数据到具有显示缓存的控制器。主机通过命令间接的控制外设。Command模式采用双向接口?Video模式是指从主机传输到外设采用时实象素流。这种模式只能以高速传输。为减少复杂性和节约成本，只采用Video模式的系统可能只有一个单向数据路径三、D-PHY介绍1、D-PHY描述了一同步、高速、低功耗、低代价的PHY。?一个PHY配置包括?一个时钟lane?一个或多个数据lane?两个Lane的PHY配置如下图?三个主要的lane的类型?单向时钟Lane?单向数据Lane?双向数据Lane?D-PHY的传输模式?低功耗（Low-Power）信号模式（用于控制）：10MHz(max)?高速（High-Speed）信号模式（用于高速数据传输）：80Mbps~1Gbps/Lane?D-PHY低层协议规定最小数据单位是一个字节?发送数据时必须低位在前，高位在后.?D-PHY适用于移动应用?DSI：显示串行接口?一个时钟lane，一个或多个数据lane?CSI：摄像串行接口2、Lane模块?PHY由D-PHY(Lane模块)组成?D-PHY可能包含：?低功耗发送器（LP-TX）?低功耗接收器（LP-RX）?高速发送器（HS-TX）?高速接收器（HS-RX）?低功耗竞争检测器（LP-CD）?三个主要lane类型?单向时钟Lane?Master：HS-TX,LP-TX?Slave：HS-RX,LP-RX?单向数据Lane?Master：HS-TX,LP-TX?Slave：HS-RX,LP-RX?双向数据Lane?Master,Slave：HS-TX,LP-TX,HS-RX,LP-RX,LP-CD3、Lane状态和电压?Lane状态?LP-00,LP-01,LP-10,LP-11(单端)?HS-0,HS-1(差分)?Lane电压（典型）?LP：0-1.2V?HS：100-300mV(200mV)4、操作模式?数据Lane的三种操作模式?Escapemode,High-Speed(Burst)mode,Controlmode?从控制模式的停止状态开始的可能事件有：?Escapemoderequest(LP-11→LP-10→LP-00→LP-01→LP-00)?High-Speedmoderequest(LP-11→LP-01→LP-00)?Turnaroundrequest(LP-11→LP-10→LP-00→LP-10→LP-00)?Escapemode是数据Lane在LP状态下的一种特殊操作?在这种模式下，可以进入一些额外的功能：LPDT,ULPS,Trigger?数据Lane进入Escapemode模式通过LP-11→LP-10→LP-00→LP-01→LP-00?一旦进入Escapemode模式，发送端必须发送1个8-bit的命令来响应请求的动作?Escapemode使用Spaced-One-HotEncoding?超低功耗状态（Ultra-LowPowerState）?这个状态下，lines处于空状态(LP-00)?时钟Lane的超低功耗状态?时钟Lane通过LP-11→LP-10→LP-00进入ULPS状态?通过LP-10→TWAKEUP→LP-11退出这种状态，最小TWAKEUP时间为1ms?高速数据传输?发送高速串行数据的行为称为高速数据传输或触发（burst）?全部Lanes门同步开始，结束的时间可能不同。?时钟应该处于高速模式?各模操作式下的传输过程?进入Escape模式的过程：LP-11→LP-10→LP-00→LP-01→LP-00→EntryCode→LPD(10MHz)?退出Escape模式的过程：LP-10→LP-11?进入高速模式的过程：LP-11→LP-01→LP-00→SoT(00011101)→HSD(80Mbps~1Gbps)?退出高速模式的过程：EoT→LP-11?控制模式-BTA传输过程：LP-11→LP-10→LP-00→LP-10→LP-00?控制模式-BTA接收过程：LP-00→LP-10→LP-11?状态转换关系图四、DSI介绍1、DSI是一种Lane可扩展的接口，1个时钟Lane/1-4个数据Lane?DSI...
