永诺EIB常用产品技术说明VIP免费

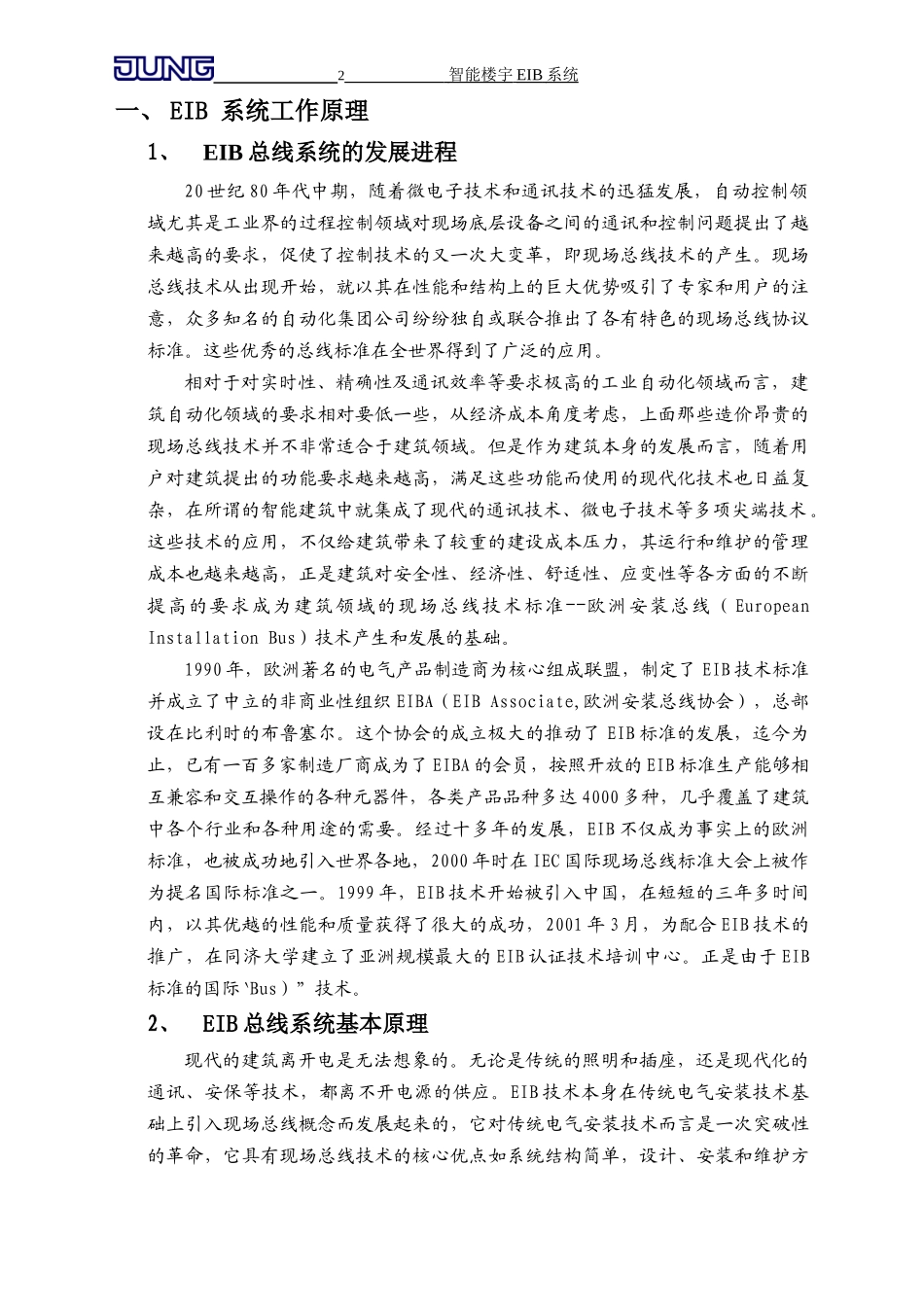

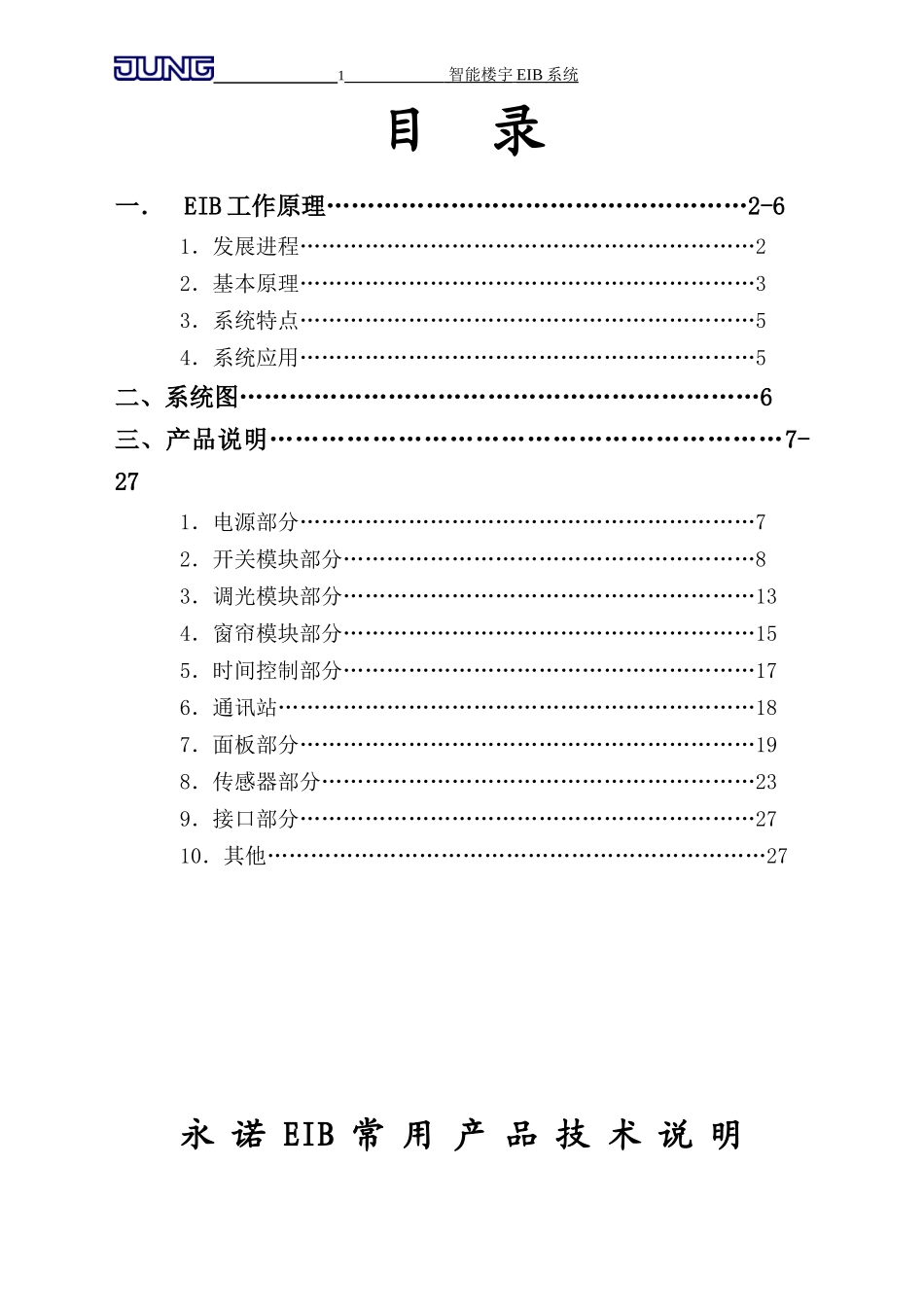

1智能楼宇EIB系统目录一．EIB工作原理……………………………………………2-61．发展进程………………………………………………………22．基本原理………………………………………………………33．系统特点………………………………………………………54．系统应用………………………………………………………5二、系统图………………………………………………………6三、产品说明……………………………………………………7-271．电源部分………………………………………………………72．开关模块部分…………………………………………………83．调光模块部分…………………………………………………134．窗帘模块部分…………………………………………………155．时间控制部分…………………………………………………176．通讯站…………………………………………………………187．面板部分………………………………………………………198．传感器部分……………………………………………………239．接口部分………………………………………………………2710．其他……………………………………………………………27永诺EIB常用产品技术说明2智能楼宇EIB系统一、EIB系统工作原理1、EIB总线系统的发展进程20世纪80年代中期，随着微电子技术和通讯技术的迅猛发展，自动控制领域尤其是工业界的过程控制领域对现场底层设备之间的通讯和控制问题提出了越来越高的要求，促使了控制技术的又一次大变革，即现场总线技术的产生。现场总线技术从出现开始，就以其在性能和结构上的巨大优势吸引了专家和用户的注意，众多知名的自动化集团公司纷纷独自或联合推出了各有特色的现场总线协议标准。这些优秀的总线标准在全世界得到了广泛的应用。相对于对实时性、精确性及通讯效率等要求极高的工业自动化领域而言，建筑自动化领域的要求相对要低一些，从经济成本角度考虑，上面那些造价昂贵的现场总线技术并不非常适合于建筑领域。但是作为建筑本身的发展而言，随着用户对建筑提出的功能要求越来越高，满足这些功能而使用的现代化技术也日益复杂，在所谓的智能建筑中就集成了现代的通讯技术、微电子技术等多项尖端技术。这些技术的应用，不仅给建筑带来了较重的建设成本压力，其运行和维护的管理成本也越来越高，正是建筑对安全性、经济性、舒适性、应变性等各方面的不断提高的要求成为建筑领域的现场总线技术标准欧洲安装总线（――EuropeanInstallationBus）技术产生和发展的基础。1990年，欧洲著名的电气产品制造商为核心组成联盟，制定了EIB技术标准并成立了中立的非商业性组织EIBA（EIBAssociate,欧洲安装总线协会），总部设在比利时的布鲁塞尔。这个协会的成立极大的推动了EIB标准的发展，迄今为止，已有一百多家制造厂商成为了EIBA的会员，按照开放的EIB标准生产能够相互兼容和交互操作的各种元器件，各类产品品种多达4000多种，几乎覆盖了建筑中各个行业和各种用途的需要。经过十多年的发展，EIB不仅成为事实上的欧洲标准，也被成功地引入世界各地，2000年时在IEC国际现场总线标准大会上被作为提名国际标准之一。1999年，EIB技术开始被引入中国，在短短的三年多时间内，以其优越的性能和质量获得了很大的成功，2001年3月，为配合EIB技术的推广，在同济大学建立了亚洲规模最大的EIB认证技术培训中心。正是由于EIB标准的国际`Bus）”技术。2、EIB总线系统基本原理现代的建筑离开电是无法想象的。无论是传统的照明和插座，还是现代化的通讯、安保等技术，都离不开电源的供应。EIB技术本身在传统电气安装技术基础上引入现场总线概念而发展起来的，它对传统电气安装技术而言是一次突破性的革命，它具有现场总线技术的核心优点如系统结构简单，设计、安装和维护方3智能楼宇EIB系统便，全分散控制等，解决了建筑由于涉及工种和功能过多而导致系统过于独立和操作复杂的问题，是当今技术领域非常优秀的技术标准。2.1总线传输介质作为传输介质的EIB总线目前可支持双绞线（TwistPair）、电力线(PowerLine)、无线电(Radio)和红外线(Infrared)四种介质。其中双绞线系统是应用最广泛的介质，它采用2×2×...
