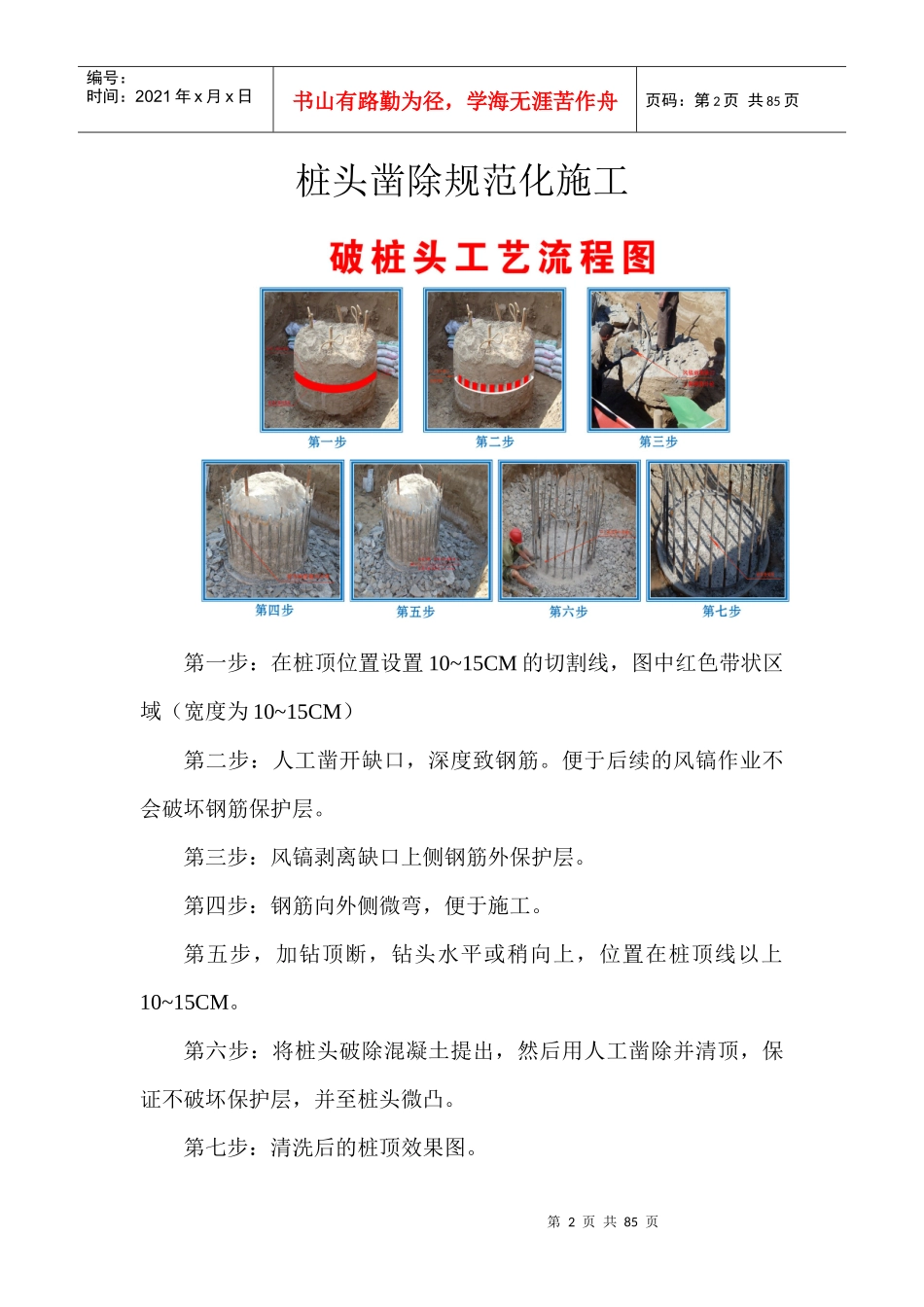

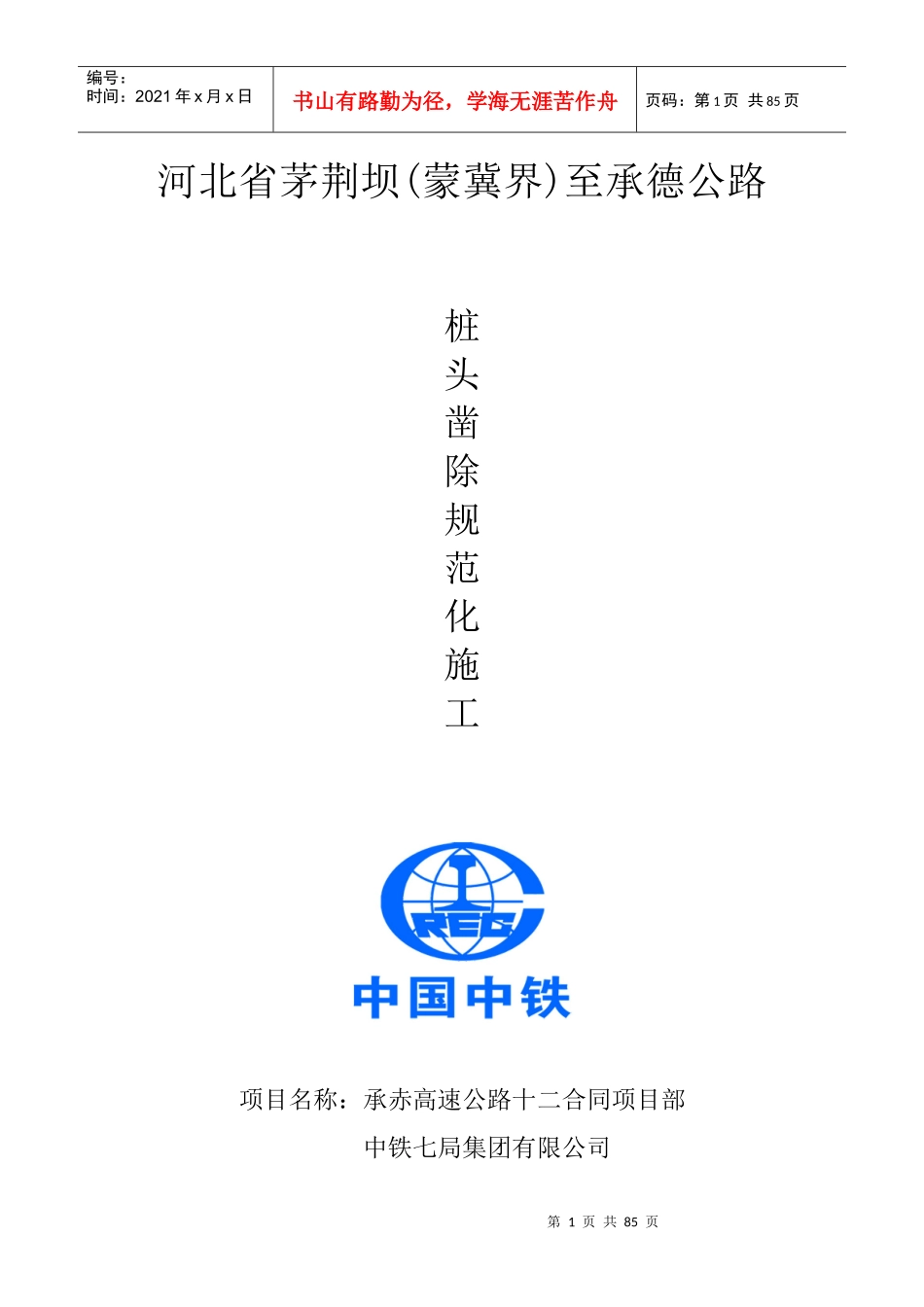

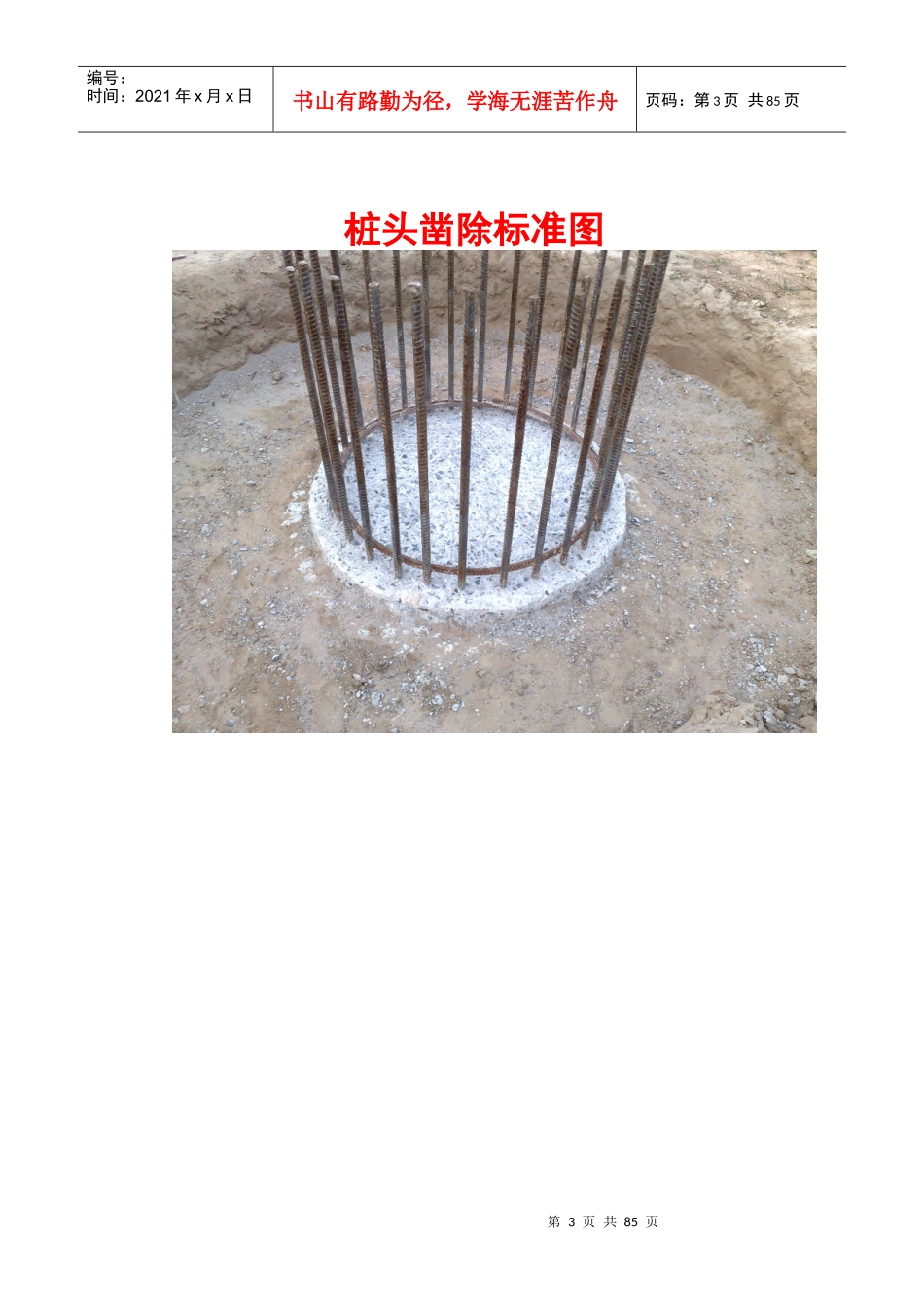

第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页河北省茅荆坝(蒙冀界)至承德公路桩头凿除规范化施工项目名称：承赤高速公路十二合同项目部中铁七局集团有限公司第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页桩头凿除规范化施工第一步：在桩顶位置设置10~15CM的切割线，图中红色带状区域（宽度为10~15CM）第二步：人工凿开缺口，深度致钢筋。便于后续的风镐作业不会破坏钢筋保护层。第三步：风镐剥离缺口上侧钢筋外保护层。第四步：钢筋向外侧微弯，便于施工。第五步，加钻顶断，钻头水平或稍向上，位置在桩顶线以上10~15CM。第六步：将桩头破除混凝土提出，然后用人工凿除并清顶，保证不破坏保护层，并至桩头微凸。第七步：清洗后的桩顶效果图。第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页桩头凿除标准图第4页共85页第3页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共85页河北省茅荆坝(蒙冀界)至承德公路分部开工报告(K109+371.627滦河互通主线桥基础及下部构造)第5页共85页第4页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共85页项目名称：承赤高速公路十二合同项目部中铁七局集团有限公司河北省茅荆坝(蒙冀界)至承德公桥面混凝土铺装层施工工艺标准项目名称：承赤高速公路十二合同项目部中铁七局集团有限公司第6页共85页第5页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共85页桥面混凝土铺装层施工工艺标准1适用范围我标段桥梁工程中桥面混凝土铺装层的施工。2施工准备2.1材料2.1.1钢筋2.1.1.1冷轧带肋钢筋网片工厂化制造的冷轧带肋钢筋网片的品种、级别、规格应符合设计要求，进厂应有产品合格证、出厂质量证明书和试验报告单，进场后应抽取试件作力学性能试验，其质量应符合现行国家标准《冷轧带肋钢筋》GB13777的规定。钢筋网片必须具有足够的钢度和稳定性。钢筋网焊点应符合设计规定，并符合国家现行标准《公路桥涵施工技术规范》JTJ041的规定。2.1.1.2普通钢筋：钢筋的品种、级别、规格应符合设计要求，进厂应有出厂质量证明书和试验报告单，进场后应抽取试件作力学性能试验，其质量应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499的规定。2.1.2水泥：宜采用强度等级32.5级以上的硅酸盐水泥或普通硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符第7页共85页第6页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共85页合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。2.1.3石子：应采用坚硬的碎石或砾石粒径5～２0mm，连续级配，含泥量不大于1%。进场应有法定检测单位出具的碱活性报告，进场后应按产地、类别、加工方法和规格等不同情况分批进行检验，其质量应符合国家现行标准《公路桥涵施工技术规范》JTJ041的规定。2.1.4砂：宜采用洁净、坚硬、符合规定级配的河砂，河砂不易得时，也可用山砂或用硬质岩石加工的机制砂。砂的细度模数宜在2.5以上的中砂或粗砂，含泥量不大于3%。进场应有法定检测单位出具的碱活性报告，进场后应按国家现行标准《公路工程集料试验规程》JTJ057的规定进行取样试验合格，其质量应符合国家现行标准《公路桥涵施工技术规范》JTJ041的规定。2.1.5掺合料：可采用质量指标符合表2.1.5规定的Ⅰ、Ⅱ级粉煤灰，进场应有合格证明书及法定检测单位出具的碱含量报告，进场后应取样复试，其质量应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的规定。表2.1.5粉煤灰分级和质量指标粉煤灰等级细度（45μm气流筛筛余量）（%）烧失量（%）需水量（%）SO3含量（%）Ⅰ≤12≤5≤95≤3Ⅱ≤20≤7≤105≤3第8页共85页第7页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共85页2.1.6外加剂：外加剂应有产品说明书、出厂检验报告及合格证，有害物含量检测...
