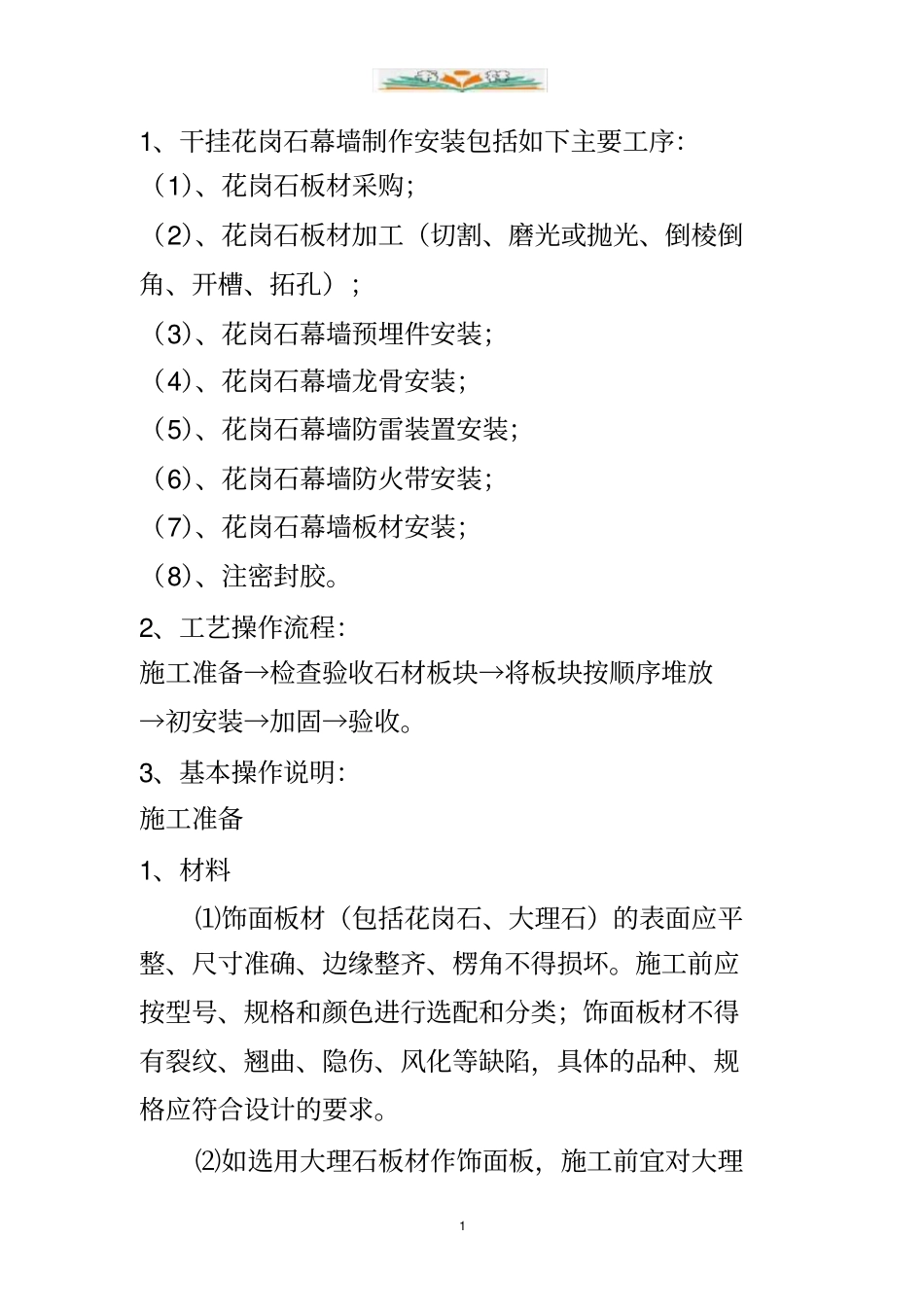

11、干挂花岗石幕墙制作安装包括如下主要工序：（1）、花岗石板材采购；（2）、花岗石板材加工（切割、磨光或抛光、倒棱倒角、开槽、拓孔）；（3）、花岗石幕墙预埋件安装；（4）、花岗石幕墙龙骨安装；（5）、花岗石幕墙防雷装置安装；（6）、花岗石幕墙防火带安装；（7）、花岗石幕墙板材安装；（8）、注密封胶。2、工艺操作流程：施工准备→检查验收石材板块→将板块按顺序堆放→初安装→加固→验收。3、基本操作说明：施工准备1、材料⑴饰面板材（包括花岗石、大理石）的表面应平整、尺寸准确、边缘整齐、楞角不得损坏。施工前应按型号、规格和颜色进行选配和分类；饰面板材不得有裂纹、翘曲、隐伤、风化等缺陷，具体的品种、规格应符合设计的要求。⑵如选用大理石板材作饰面板，施工前宜对大理2石作罩面涂层和背面玻璃纤维布增强处理。⑶金属挂件（包括不锈钢角码、连结板、锚固销、膨胀螺栓等）的材质、规格应符合设计的要求。⑷环氧树脂、橡胶条、硅胶等各种用料应符合设计要求和有关的质量规定。2、作业条件⑴施工现场的水、电源已满足施工的需要。作业面上的基层的外形尺寸已经复核，多余的混凝土屑已经凿除，务必使基层的误差保证可调节的范围之内；作业面的环境已清理完毕。⑵作业面操作位置的临时设施（棚架或临时操作平台，脚手架等）已满足操作要求和符合安全的规定。⑶各种机具设备如冲击钻、切割机、钻孔机、板手、测力板手、磨角机、电焊机、打胶机等已齐备和完好。工艺流程基层处理→吊直弹线→板材钻孔→挂件安装→板材连结→饰面板材安装→封缝→清场。三、操作工艺1、放线：从所安装饰面部位的两端，由上至下吊出垂直线，投点在地面上或固定点上。找垂直时，一般按板背与基层面的空隙（即架空）为50~70mm为宜。按吊出的垂线，连结两点作为起始层挂装板材3的基准，在基层立面上按扳材的大小和缝隙的宽度，弹出横平竖直的分格墨线。2、板格钻孔：按设计要求在板端面需钻孔的位置，预先划线，集中钻孔，孔径一般为φ5，孔深宜30mm，孔的纵向要端面垂直一致。3、挂件安装：按放出的墨线和设计以挂件的规格、数量的要求安装挂件，同时必须以测力板手检测膨胀螺栓和连结螺母的旋紧力度，使之达到设计质量的要求。4、板材连结：在板材端面的孔，灌入适量的环氧树指混合料并插入锚固针；环氧树脂混合料的配合比要保证有适当的凝固时间，应视具体而定，一般在4~8小时为宜，避免过早凝固而出现脆裂，过慢凝固而产生松动。5、板材安装：一般由主要的立面或主要的观赏面开始，由下而上依次按一个方向顺序安装，尽量避免交叉作业以减少偏差，并注意板材色泽的一致性。每层（皮）安装完成，应作一次外形误差的调校，并以测力板手对挂件螺栓旋紧力进行抽检复验。6、封缝：每一施工段安装后经检查无误，可清扫拼接缝，填胶条，然后用打胶机进行硅胶涂封，一般硅胶只封平接4缝表面或比板面稍凹少许即可。雨天或板材受潮时不宜涂硅胶。7、清场：每次操作结束要清理操作现场，安装完工不允许留下杂物，以防硬物跌落破损饰面板材。主要挂件如图10-3、图10-4四、质量标准1、保证项目⑴饰面板的品种、规格、颜色必须符合设计要求，其质量必须符合石材有关标准规定。⑵饰面板的安装必须牢固，无歪斜、缺楞掉角和裂缝等缺陷。2、基本项目⑴表面横平竖直、洁净、色泽协调一致。⑵接缝填嵌密实、平直、宽窄一致，不渗漏。⑶滴水线顺直。3、允许偏差干挂石安装的允许偏差和检验方法应符合表10-6的规定。干挂饰面石板分项工程允许偏差5表10-6项目允许偏差（mm）检查方法花岗石大理石光面粗磨面光面粗磨面立面垂直室内2323用2m托线板室外3636用2m托线板表面平整1313用2m靠尺和楔形塞尺阳角方正2424用方尺和楔形塞尺接缝平直2424用5m拉线和尺量饰线平直1212用5m拉线和尺量饰面高差（总高度）4545用水准仪和尺量五、施工注意事项1、避免工程质量通病⑴接缝不平直、色泽不匀。1）现象：局部块料干挂后，块料与块料之间的接缝不平直，色泽深浅不匀，影响装饰效果。2）原因：A、基层处理不好。超出了挂件可调节的范围。或旋紧螺栓时，注意不够，在角码与连结板滑动位移。6B、块料端面钻孔位置不...
