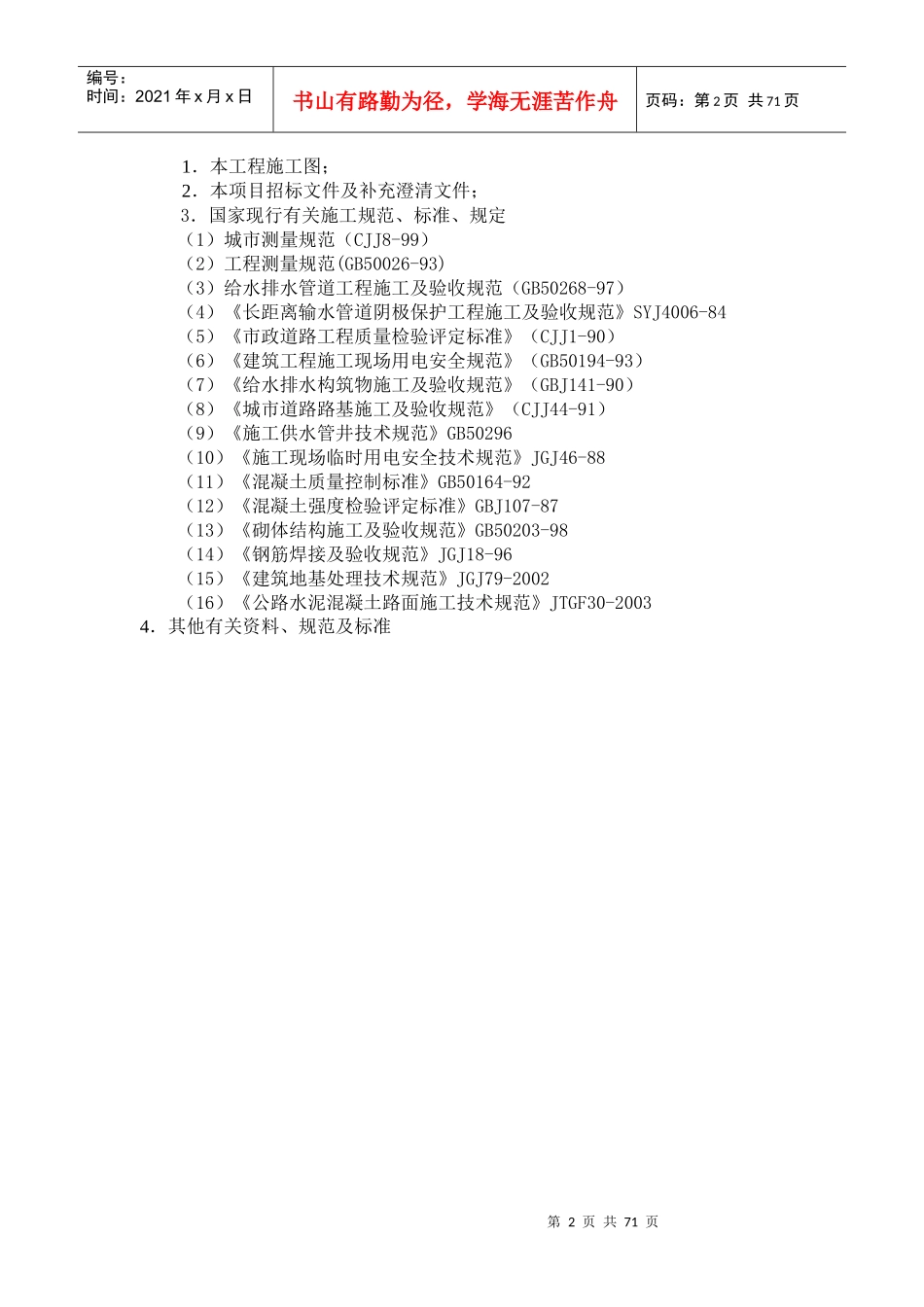

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页武胜县沿口镇迎宾大道C段基础设施及一级土地整理项目二标段施工组织设计编制单位：四川省第十五建筑有限公司编制时间：二○一三年五月十五日第一章编制依据一、编制依据第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页1．本工程施工图；2．本项目招标文件及补充澄清文件；3．国家现行有关施工规范、标准、规定（1）城市测量规范（CJJ8-99）（2）工程测量规范(GB50026-93)（3）给水排水管道工程施工及验收规范（GB50268-97）（4）《长距离输水管道阴极保护工程施工及验收规范》SYJ4006-84（5）《市政道路工程质量检验评定标准》（CJJ1-90）（6）《建筑工程施工现场用电安全规范》（GB50194-93）（7）《给水排水构筑物施工及验收规范》（GBJ141-90）（8）《城市道路路基施工及验收规范》（CJJ44-91）（9）《施工供水管井技术规范》GB50296（10）《施工现场临时用电安全技术规范》JGJ46-88（11）《混凝土质量控制标准》GB50164-92（12）《混凝土强度检验评定标准》GBJ107-87（13）《砌体结构施工及验收规范》GB50203-98（14）《钢筋焊接及验收规范》JGJ18-96（15）《建筑地基处理技术规范》JGJ79-2002（16）《公路水泥混凝土路面施工技术规范》JTGF30-20034．其他有关资料、规范及标准第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页第二章工程概况2.2.1工程说明1、本工程为武胜县沿口镇迎宾大道C2段(K2+100.00～K4+077.852)建设工程，位于武胜县沿口镇。道路工程a)平面总体布置：武胜县沿口镇迎宾大道原为广安至武胜S304线公路部分，本提升改造工程分为A段与C段两段，本段位于C段。迎宾大道C段是连接武胜城市主城区与东南区的主干道，目前道路宽12米，双车道，道路平纵面指标满足公路山区二级公路标准，部分路段存在高填深挖。加宽改造后作为主城区与南部新区交汇的交通性与景观性并重的城市主干道。C2段里程桩号为K2+100.00～K4+077.852，实际全长1977.852m，道路总体呈东至西走向，设计红线基本宽度为50m，其中K0+000～K2+460段道路经过武胜县城城区，根据道路沿线的建筑设施情况，调整绿化带宽度及断面形式，道路宽度在28～50m范围内；K2+470～K4+077.852段道路，高填深挖路段，路基设计宽度为50m。路面为沥青混凝土路面，设计速度为60Km/h。b)横断面设计：本项目技术标准为城市主干路，按照双向六车道设计。终点处嘉陵江大桥的断面形式为13.4m车行道，为保证与此接顺，终点段的断面车行道宽度由11m渐变至6.7m，绿化带由8m渐变至18.3m。在与规划嘉陵路、规划星光大道、弘武大道相交路口的右侧车道外侧设置一道右转专用车道，车道宽度3.5m，渐变段长度35m，展宽段长度80米。c）纵断面设计武胜县沿口镇迎宾大道C2段中最大纵坡为4.556%，最小纵坡为0.42%，最小凸曲线半径为3000m，最小凹曲线半径为2000m，道路纵坡坡度、坡长均满足规范及规划要求。纵断面设计高程为路面设计高程，采用车行道中心路面高程为设计标高。d)路面结构设计：(1)、车行道路面结构如下（从上至下）：面层：4cm细粒式沥青混凝土(AC-13C)上面层5cm中粒式沥青混凝土(AC-16C)中面层7cm粗粒式沥青混凝土(AC-25C)下面层0.7cmES-2乳化沥青稀浆封层基层：18cm5%水泥稳定碎石基层底基层：20cm4%水泥稳定碎石底基层垫层：25cm级配砂砾石垫层土基压实（回弹模量值应不小于36MPa）（挖方路堑岩石路基路段无底基层和垫层）(2)、人行道、步行道结构组合如下（从上至下）：5cm人行道彩色方砖3cm1:3水泥砂浆找平层第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页10cmC15混凝土基层15cm级配砂砾石垫层土基压实(3)、旧车行道路面改造结构如下（从上至下）：加铺面层：4cm细粒式沥青混凝土(AC-13C)上面层0.7cmES-2乳化沥青稀浆封层小粒径碎石调平层（在旧路沥青面层加铺面层，采用AM-13沥青碎石做调平层。调平层厚度大于8cm时，采用AM-25沥青碎石做调平材料）面层：原老路沥青路面基层：...
