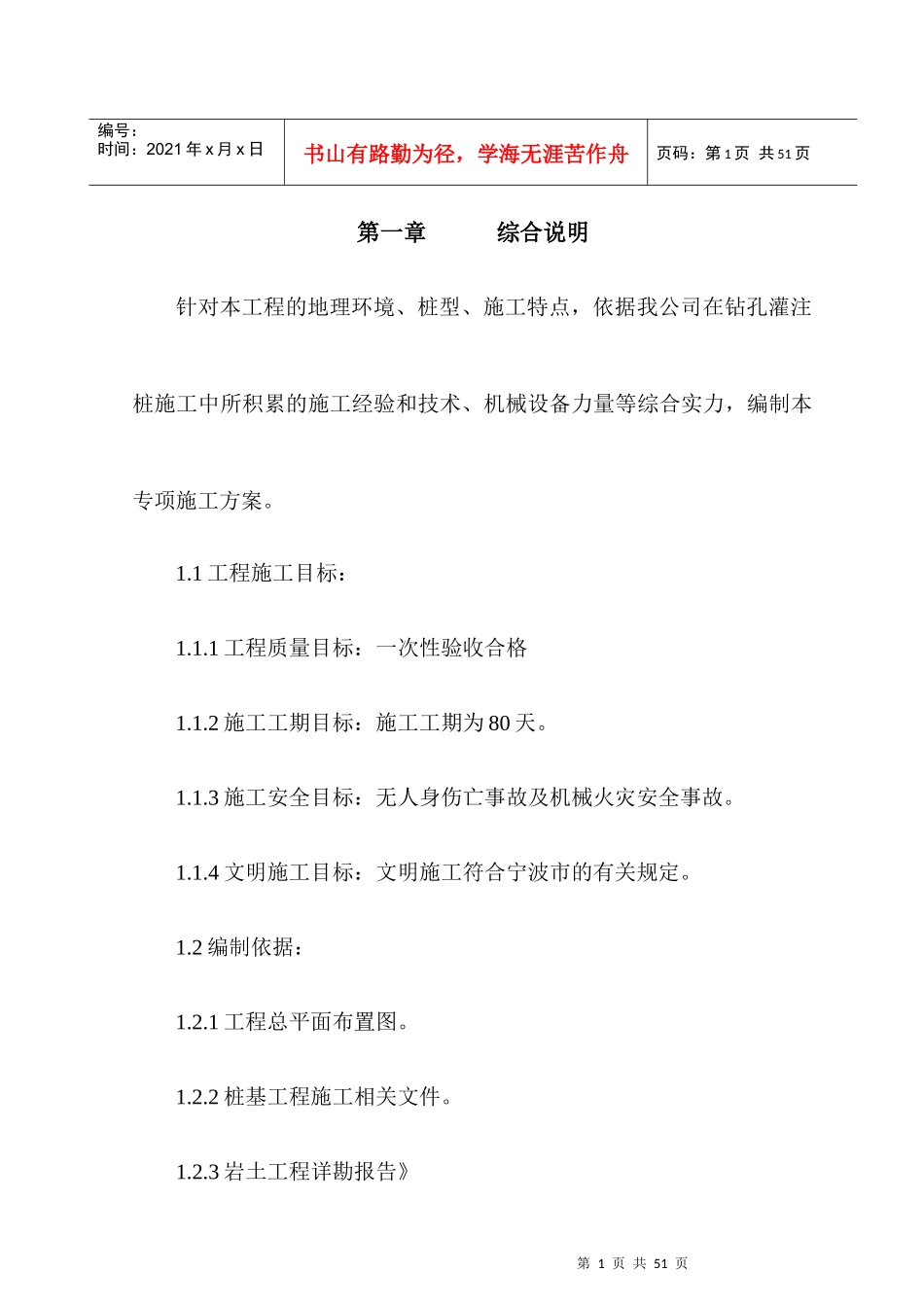

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第一章综合说明针对本工程的地理环境、桩型、施工特点，依据我公司在钻孔灌注桩施工中所积累的施工经验和技术、机械设备力量等综合实力，编制本专项施工方案。1.1工程施工目标：1.1.1工程质量目标：一次性验收合格1.1.2施工工期目标：施工工期为80天。1.1.3施工安全目标：无人身伤亡事故及机械火灾安全事故。1.1.4文明施工目标：文明施工符合宁波市的有关规定。1.2编制依据：1.2.1工程总平面布置图。1.2.2桩基工程施工相关文件。1.2.3岩土工程详勘报告》第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页1.2.4国家现行的各种施工规范、质量检验评定标准及操作规范和技术标准：1、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2、浙江省结构标准图集《钻孔灌注桩》（2004浙G23）3、《建筑基桩检测技术规范》（JGJ106-2003）4、《混凝土结构工程施工质量验收规范》（GB50204-2002）5、《建筑工程施工质量验收统一标准》（GB50300-2013）6、《建筑桩基技术规范》（JGJ94-2008）7、《混凝土检验评定标准》（GBT50107-2010）8、《钢筋焊接接头试验方法标准》（JGJ/T27-2001）9、《工程测量规范》（GB50026-2007）10、《建筑机械使用安全技术规程》（JGJ33-2012）11、《建筑施工安全检查标准》（JGJ59-2011）第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页12、《施工现场临时用电安全技术规范》（JGJ46-2005）13、《宁波市建筑桩基设计与施工细则》（2001甬DBJ02-12）14、国家政府机关颁布的施工操作规程、安全保护规定15、ISO9001质量体系、生产和服务的质量保证模式1.2.5公司《质量手册》、《质量体系程序文件》、《作业指导书》。1.3编制说明：本施工组织设计编制的目的：为新城河综合改造一期明月湖B#地块安置房工程桩基工程施工提供较完整的技术文件，指导工程全过程施工。确保优质、高效、安全、文明地完成该工程的施工任务。第二章工程概况2.1工程名称：工程桩基工程2.2工程地点：北侧。第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页2.3桩基类型：工程桩φ700、φ800、φ900钻孔灌注桩2.4结构类型：框剪结构2.5建筑规模：工程桩为2根。2.6工程地质条件：根据土的成因、结构和工程地质性质综合分析可划分为9工程地质层，16个亚层，详见下表：层号地层名称层底标高(m)层厚（m）1-1素填土-0.28~-3.830.3~3.31-2粉质粘土-0.99~-1.931.1~2.82淤泥质粉质粘土-4.68~-0.271~5.83-1粘质粉土-9.24~-4.571.6~6.13-2粘质粉土-16.72~-11.655.5~10.34-1淤泥质粘土-粘土-37.61~-30.7516.1~24.44-2含粉土粉质粘土-53.34~-38.074.4~20.4第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页5细砂-56.18~-47.470.5~14.76粘土-62~-50.211.2~11.76，砾砂-59.13~-53.341.4~3.27-1砾砂-63~-53.50.7~12.97-2粉质粘土-65.26~-58.60.5~9.68-1中砂-74.43~-64.282.5~13.68-2粉质粘土-75.6~-67.580.5~68-3砾砂-77.76~-73.551.8~5.39粉质粘土未揭穿>4.22.7水电交通状况场地交通较为方便，一般车辆均可出入，场地用宕渣平整后，为施工通道和施工场地。施工用水、用电均由业主接至施工现场。本场地现已基本平整，人工或机械稍作平整，以方便钻机、砼车的第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页行走。2.8设计工作量设计工作量一览表区域类型桩径（MM）桩数（枚）设计桩长（M）单桩承载力（KN）备注地下室北区抗压70069063~70280080012563~703200900863~703700抗拔70024063~704208006963~705009003263~70560地下室南区抗压70050162~65280080012162~653250抗拔70016862~654208004862~65500注:本工程±0.00相当黄海高程5.50m第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页第三章施工部署与施工方法3.1指导...
