毕业设计之铁路工程招投标设计VIP免费

毕业设计之铁路工程招投标设计_第1页
1/45
毕业设计之铁路工程招投标设计_第2页
2/45
毕业设计之铁路工程招投标设计_第3页
3/45

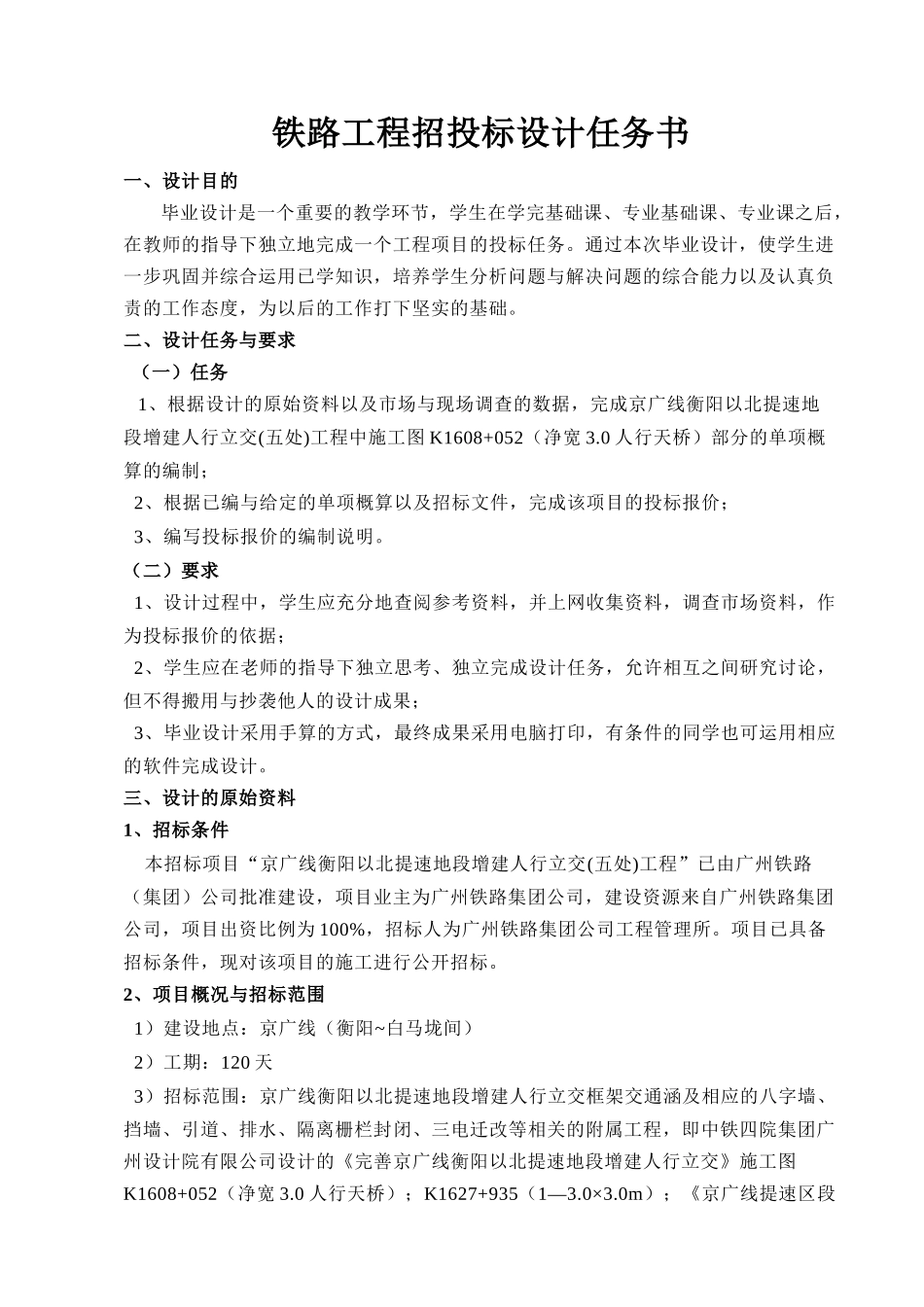

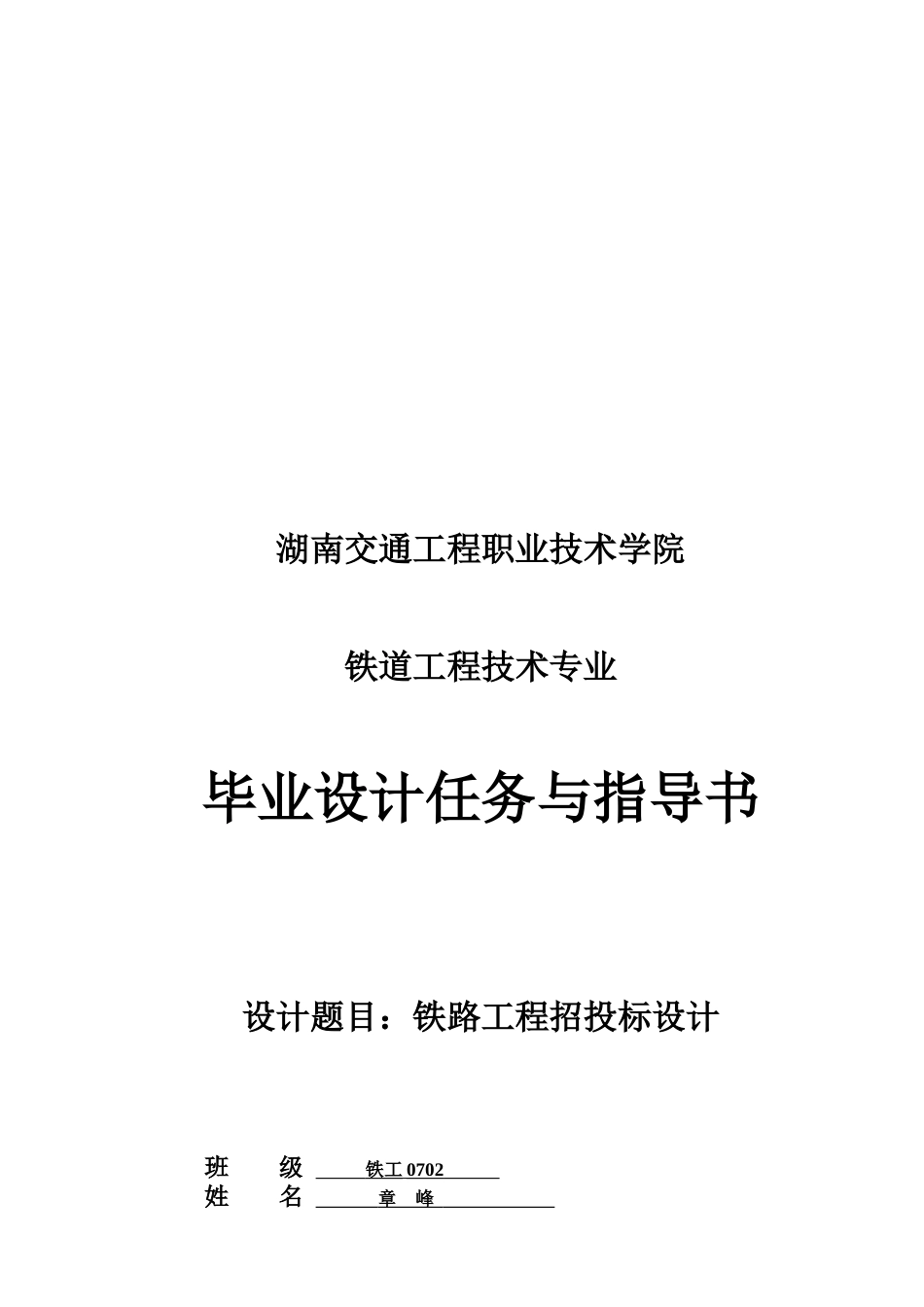

湖南交通工程职业技术学院铁道工程技术专业毕业设计任务与指导书设计题目:铁路工程招投标设计班级铁工0702姓名章峰学号200711012041指导教师陈花林时间2009-9-1铁道工程教研室陈花林编铁路工程招投标设计任务书一、设计目的毕业设计是一个重要的教学环节,学生在学完基础课、专业基础课、专业课之后,在教师的指导下独立地完成一个工程项目的投标任务。通过本次毕业设计,使学生进一步巩固并综合运用已学知识,培养学生分析问题与解决问题的综合能力以及认真负责的工作态度,为以后的工作打下坚实的基础。二、设计任务与要求(一)任务1、根据设计的原始资料以及市场与现场调查的数据,完成京广线衡阳以北提速地段增建人行立交(五处)工程中施工图K1608+052(净宽3.0人行天桥)部分的单项概算的编制;2、根据已编与给定的单项概算以及招标文件,完成该项目的投标报价;3、编写投标报价的编制说明。(二)要求1、设计过程中,学生应充分地查阅参考资料,并上网收集资料,调查市场资料,作为投标报价的依据;2、学生应在老师的指导下独立思考、独立完成设计任务,允许相互之间研究讨论,但不得搬用与抄袭他人的设计成果;3、毕业设计采用手算的方式,最终成果采用电脑打印,有条件的同学也可运用相应的软件完成设计。三、设计的原始资料1、招标条件本招标项目“京广线衡阳以北提速地段增建人行立交(五处)工程”已由广州铁路(集团)公司批准建设,项目业主为广州铁路集团公司,建设资源来自广州铁路集团公司,项目出资比例为100%,招标人为广州铁路集团公司工程管理所。项目已具备招标条件,现对该项目的施工进行公开招标。2、项目概况与招标范围1)建设地点:京广线(衡阳~白马垅间)2)工期:120天3)招标范围:京广线衡阳以北提速地段增建人行立交框架交通涵及相应的八字墙、挡墙、引道、排水、隔离栅栏封闭、三电迁改等相关的附属工程,即中铁四院集团广州设计院有限公司设计的《完善京广线衡阳以北提速地段增建人行立交》施工图K1608+052(净宽3.0人行天桥);K1627+935(1—3.0×3.0m);《京广线提速区段平过道改立交》施工图K1627+935(1—3.0×3.0m);K1627+935(1—3.0×3.0m);K1627+935(1—3.0×3.0m)全部工程内容和相关费用。4)标段划分:本工程为一个标段。3、施工图K1608+052(净宽3.0人行天桥)的主要工程数量表序号工程项目单位数量附注一基础工程(挖孔桩)m38.51基坑挖普通土,3m以内,无水,有挡板m3132.42基坑回填m31073挖孔桩,人工挖普通土m350.94人工挖次坚石m347.15人工挖坚石m32.86挖孔桩护壁C25混凝土m330.27护壁钢筋kg2214.28挖孔桩桩身C25混凝土m368.79桩身钢筋kg3201.8110桩基开挖前超前钻m2511凿除桩头m32.8312基桩无损检测根513换填夯实碎石垫层m31414C15素混凝土垫层m31.62二下部构造1桥墩盖梁C30混凝土m37.42桥墩盖梁钢筋kg1.063桥墩墩柱C30混凝土m316.844桥墩墩柱钢筋kg1.64三上部工程1预制吊装C40混凝土T梁m331.05救援列车吊装2T梁钢筋kg6.843主桥桥面铺装层C40混凝土(厚6cm)m34.64中横隔钢材数量kg67.35端横隔刚才数量kg132.26构件运输t50.4300m7支座,板式橡胶支座dm310.38钢板kg1249锚固钢筋kg54.310桥面缘石挡块C30钢筋混凝土m33.311现浇C30钢筋混凝土连续梁(楼梯部分)m371.212梁体钢筋t9.8413楼梯桥面抹M10水泥砂浆,厚2cmm33.714金刚砂防滑条m30.715伸缩缝,填塞沥青砂膏m30.0316全桥栏杆,无缝钢管t/延米3.2/118.817预埋钢材t118安全防护网,网面m2140.4含预埋钢材19安全防护网,接地装置处220主跨桥面纵向抹人字坡M10水泥砂浆,厚0~6cmm34.821制梁场地平整m230022制梁场地硬化(C15,厚15cm)m34523满堂脚手架安拆(空间体积)m31063四附属工程1铁路边坡铺砌,M10浆砌片石护面(厚30cm)m3952铁路水沟恢复,M10浆砌片石m353凿除浆砌片石m354桥头引道,C20混凝土路面(厚30cm)m3915碎石垫层m330.26桥头引道,挖土/填土m3450/2037既有线加固防护(既有线两侧桩基开挖)股道2L=20m8余土外运m3371运距5km五其他工程1通信电缆,光缆防护宗12信号电缆防护宗13电力电缆防护宗14回流线下地处25电气化线屏蔽宗46承力索加装绝缘护套处27施...
