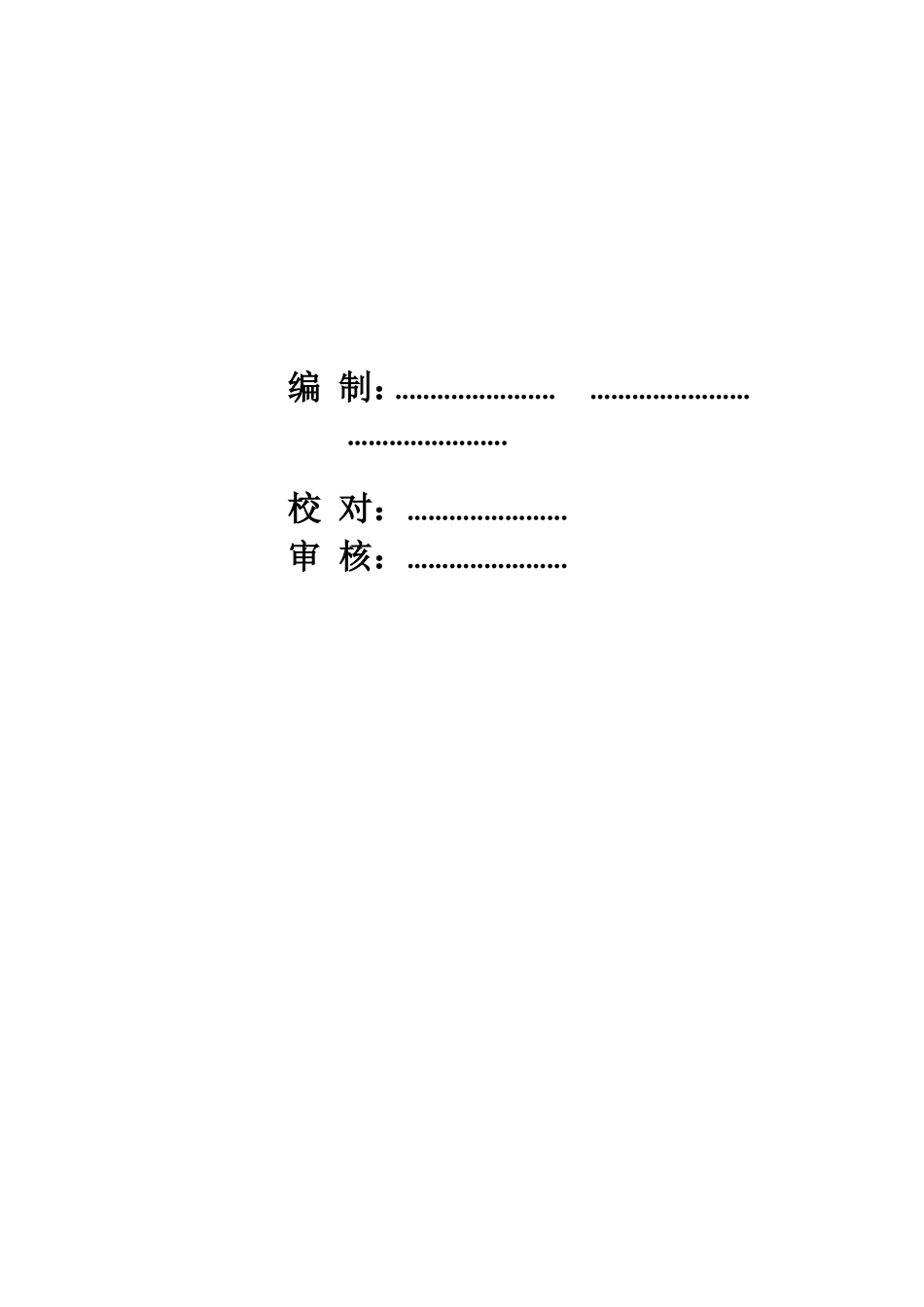

工程名称：............施工组织设计.......................有限公司.......................工程项目部年月日编制：.....................................................................校对：.......................审核：.......................第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页..............工程施工组织方案工程说明一、工程概况...........位于邵...........，属富屯溪支流大乾河流域，坝址位于大乾村上游约4km，坝址控制流域面积146km2。......................工程是一座具有灌溉和供水效益的水库枢纽工程，设计灌溉面积1.08万亩，城区供水人口13万人。水库总库容为725万m3，水库的工程规模为小（1）型，Ⅳ等工程。...........工程主要建筑物由拦河坝、输水系统及管理房等组成。拦河坝为三心变厚双曲砌石拱坝，坝顶高程273.00m。坝底高程230.00m，最大坝高43.00m。坝顶宽3.50m。拱冠梁底宽10.00m。拱冠梁厚高比0.233，坝顶（轴线处）弧长162.78m。溢洪道设在坝顶中央，为坝顶挂闸溢流，坝顶设6扇4.60×8.00m（高×宽）平板钢闸门，溢洪道净宽48m，溢流堰顶高程266.00m，堰型为WES实用剖面堰，堰面曲线方程Y=0.129219X1.85，堰面曲线下游与反弧曲线相连，反弧半径R=6.00m，反弧曲线即为挑流鼻坎的一部分，坎顶高程262.30m，挑射角20°。溢流堰上设5个中墩，2个边墩，闸墩上架设闸门启闭房、交通桥和检修桥。大坝排砂孔设于溢洪道下部左侧，为坝内预埋φ1.00m钢管，管道中心高程242.00m，由坝后一台锥阀控制，兼作生态放水孔功能。输水系统由多层取水口、输水隧洞、输水管道和灌溉管道组成。水库取水口至龙斗村灌区间输水线路总长10393.80m，其中输水隧洞长7606.50m（包括洞间埋管段），输水管道长2787.30m。多层取水口布置在大坝左岸上游约30m处，多层取水口进口底高程242.00m，取水口采用分层取水塔型式，分三层引取水库表层水。输水隧洞长7606.50m，设计开挖断面采用城门型，尺寸为2.80×2.80m（宽×高）。过苏家窑溪采用砼包管，钢管直径1.60m。隧洞出口后接2787.30m长的输水管道，输水管道直径0.90m；输水管道引至龙斗村灌区后再分叉为灌溉、供水两条支管，灌溉支管直径0.60m，接龙斗村灌区原灌溉渠道；供水支管直径0.90m，接规划拟建的供水管道。另外，为了满足大乾村灌区的烟田灌溉需求，洞间埋管桩号隧2+190.910处分叉一条灌溉管道至大乾村灌区原灌溉渠道，灌溉管道长1153.23m，采用直径0.80m的钢管。水库管理房拟布置在拦河坝下游约260m处的山坳内。管理房采用框架结构，共设三层，第一层建筑面积为385m2；第二层建筑面积为385m2；第三层建筑面积为165m2，建筑总面积为935m2。二、水文气象和工程地质资料（1）水文气象大乾河流域面积179.3km2，坝址以上控制流域面积146km2，多年平均流量5.74m3/s，年径流量1.81亿m3。工程所在流域属闽西北谷地丘陵温暖潮湿气候，温暖湿润，雨量充沛。流域受锋面雨和台风雨影第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页响，降雨集中在3-9月，流域内多年平均降水量约1900mm。流域内各地谷地部分年平均气温约17.5℃，最热月平均气温约28℃，最冷月平均气温约6℃；丘陵部分气温略低；年平均相对湿度和年内多数月份的月平均相对湿度在81%以上。...........坝址不同时段洪水成果表表1-1-1单位：m3／s频率/时段10月-2月10月-1月11月-1月11月-2月11月-3月全年50%29.523.116.823.746.431733.30%41.832.921.933.357.440720%58.546.228.046.170.452110%82.265.336.264.286.76685%106.884.944.383.0102.5811（2）地形地质坝址两岸山体较为平缓对称，坡度一般35～40°，常水位河床宽25～30m，坝顶高程273.00m时，自然河谷顶宽约128.60m，开挖后河谷宽163m。坝址两岸255m高程以上地表均为第四系坡残积层覆盖，厚度1～7m，主要为粘土来碎块石，局部见弱风化基岩零星或成片出露，或有弱风化孤石分布；高程255.00m以下出露弱风化侏罗世正长花岗岩，岩石致密坚硬，属块状结构的坚硬岩～极坚硬岩；河床为冲洪积砂卵石和漂石覆盖，厚约0.50～4.00...
