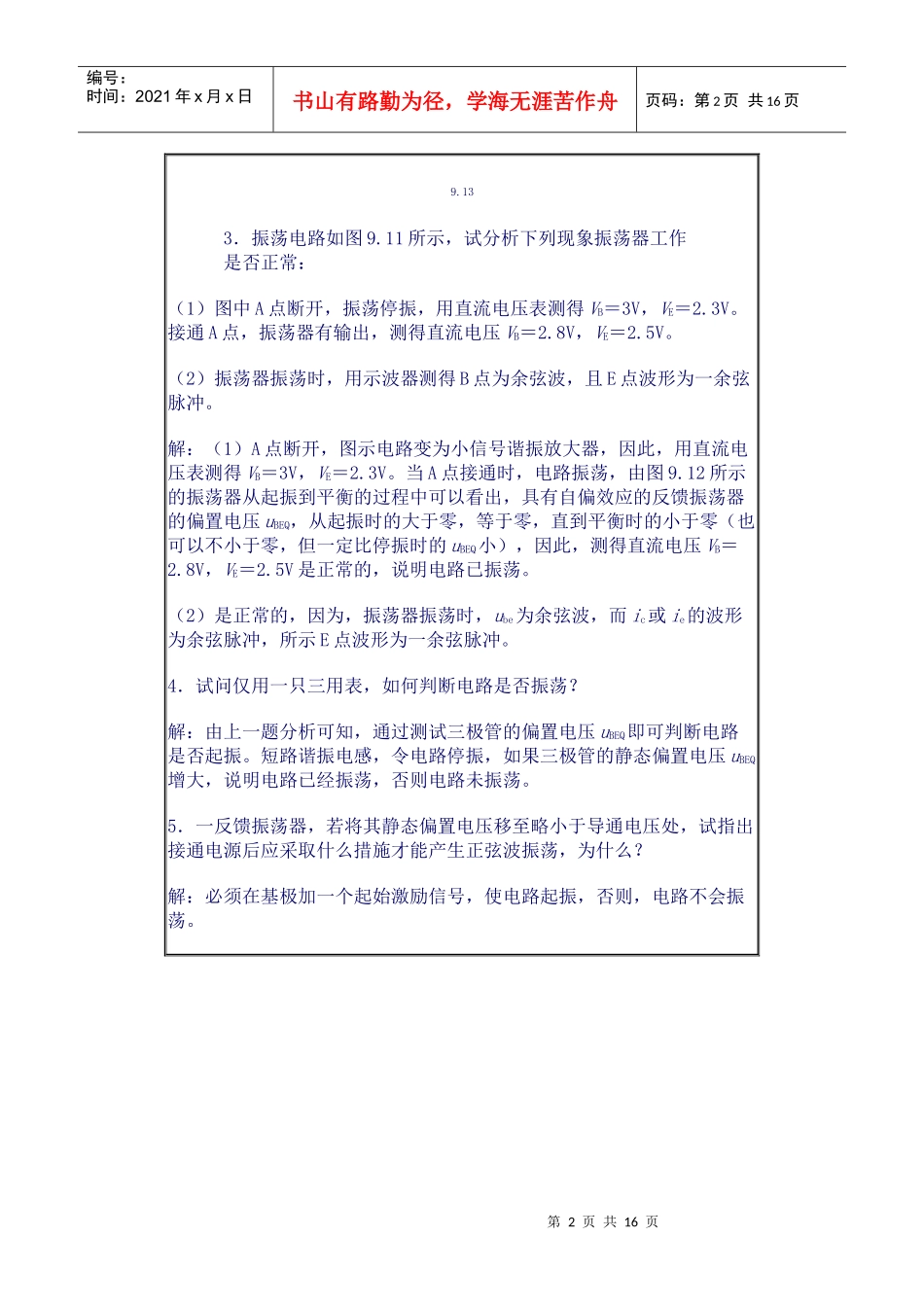

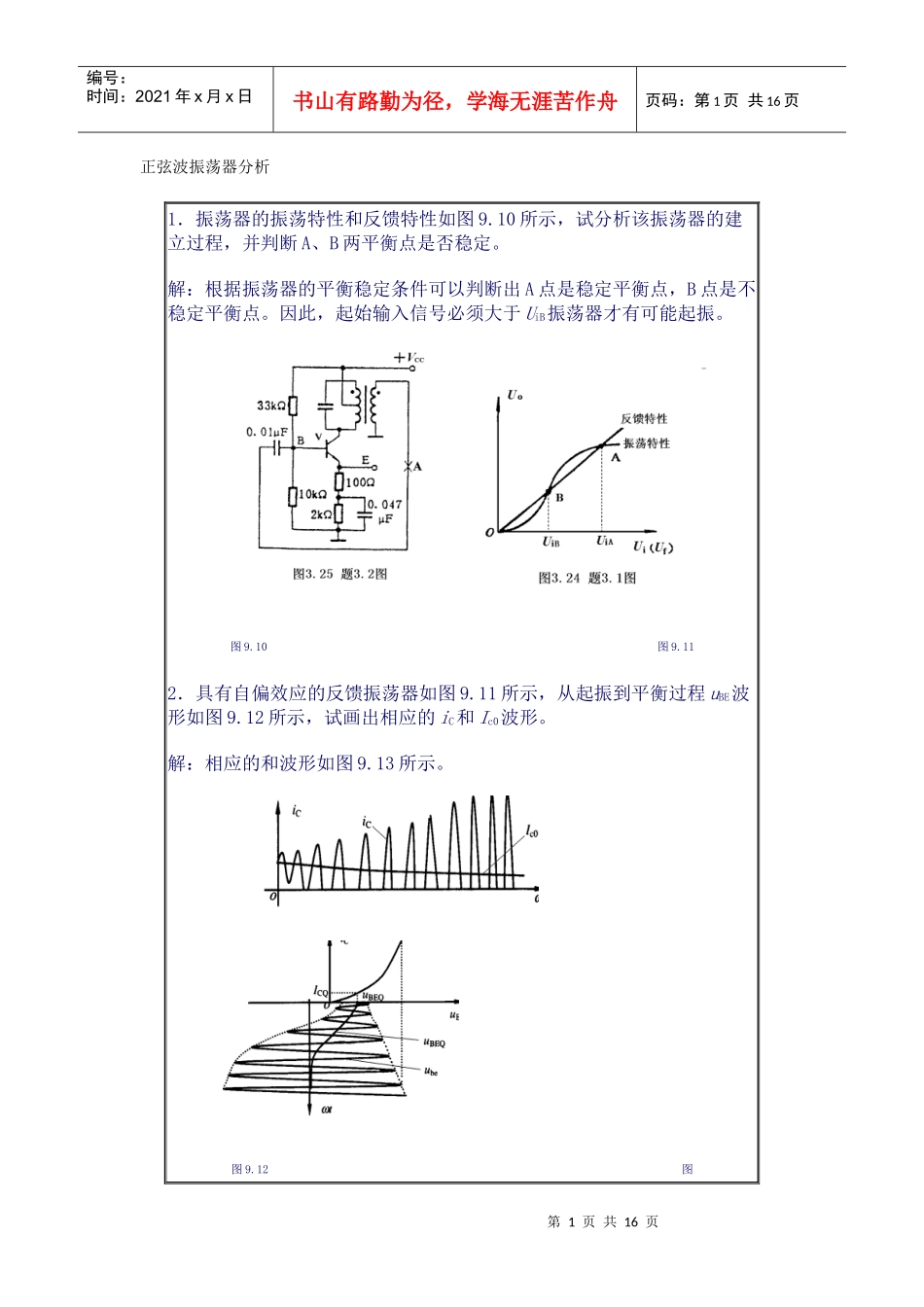

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页正弦波振荡器分析1．振荡器的振荡特性和反馈特性如图9.10所示，试分析该振荡器的建立过程，并判断A、B两平衡点是否稳定。解：根据振荡器的平衡稳定条件可以判断出A点是稳定平衡点，B点是不稳定平衡点。因此，起始输入信号必须大于UiB振荡器才有可能起振。图9.10图9.112．具有自偏效应的反馈振荡器如图9.11所示，从起振到平衡过程uBE波形如图9.12所示，试画出相应的iC和Ic0波形。解：相应的和波形如图9.13所示。图9.12图第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页9.133．振荡电路如图9.11所示，试分析下列现象振荡器工作是否正常：（1）图中A点断开，振荡停振，用直流电压表测得VB＝3V，VE＝2.3V。接通A点，振荡器有输出，测得直流电压VB＝2.8V，VE＝2.5V。（2）振荡器振荡时，用示波器测得B点为余弦波，且E点波形为一余弦脉冲。解：（1）A点断开，图示电路变为小信号谐振放大器，因此，用直流电压表测得VB＝3V，VE＝2.3V。当A点接通时，电路振荡，由图9.12所示的振荡器从起振到平衡的过程中可以看出，具有自偏效应的反馈振荡器的偏置电压uBEQ，从起振时的大于零，等于零，直到平衡时的小于零（也可以不小于零，但一定比停振时的uBEQ小），因此，测得直流电压VB＝2.8V，VE＝2.5V是正常的，说明电路已振荡。（2）是正常的，因为，振荡器振荡时，ube为余弦波，而ic或ie的波形为余弦脉冲，所示E点波形为一余弦脉冲。4．试问仅用一只三用表，如何判断电路是否振荡？解：由上一题分析可知，通过测试三极管的偏置电压uBEQ即可判断电路是否起振。短路谐振电感，令电路停振，如果三极管的静态偏置电压uBEQ增大，说明电路已经振荡，否则电路未振荡。5．一反馈振荡器，若将其静态偏置电压移至略小于导通电压处，试指出接通电源后应采取什么措施才能产生正弦波振荡，为什么？解：必须在基极加一个起始激励信号，使电路起振，否则，电路不会振荡。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页6．振荡电路如图9.14所示，试画出该电路的交流等效电路，标出变压器同名端位置；说明该电路属于什么类型的振荡电路，有什么优点。若L＝180μH，C2＝30pF，C1的变化范围为20～270pF，求振荡器的最高和最低振荡频率。图9.14解：画交流通路时，只需将耦合电容、旁路电容短路，电源接地即可，如图9.15所示。根据振荡器相位平衡条件，变压器的同名端标注的位置见图9.15。该电路属于共基调射型变压器反馈式振荡器，具有结构简单、易起振、输出幅度较大、调节频率方便、调节频率时输出幅度变化不大和调整反馈时基本上不影响振荡频率等优点。因为163.6（pF）43.9（pF）所以振荡器的最高振荡频率和最低振荡频率分别为第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1.79（MHZ）0.93（MHZ）7．试将图9.16所示变压器耦合反馈式振荡器交流通路画成实际振荡电路，并注明变压器的同名端。解：参考的实际振荡电路如图9.17所示。8．试从振荡的相位平衡条件出发，分析如图9.18所示的各振荡器的交流通路中的错误，并说明应如何改正。解：图（a）为反馈式振荡器，同名端位置错误。图（b）、（c）、（d）、（e）、（f）为三点式振荡器，不满足三点式振荡器组成原则。改正后的交流通路（参考）如图11.19所示。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页图9.18图9.199．电路如图9.20所示，已知L1＝40μH，L2＝15μH，M＝10μH，C＝470pF。（1）画出其交流通路（偏置电路和负载电路可不画出），并用相位条件判别该电路能否振荡。图中电容CB、CE、CC和CL为隔直、耦合或旁路电容。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页（2）电路如能振荡，试指出电路类型，并计算振荡器的振荡频率f0。（3）说明图中L3在电路中的作用。解：（1）交流通路如图9.21所示。该电路满...
