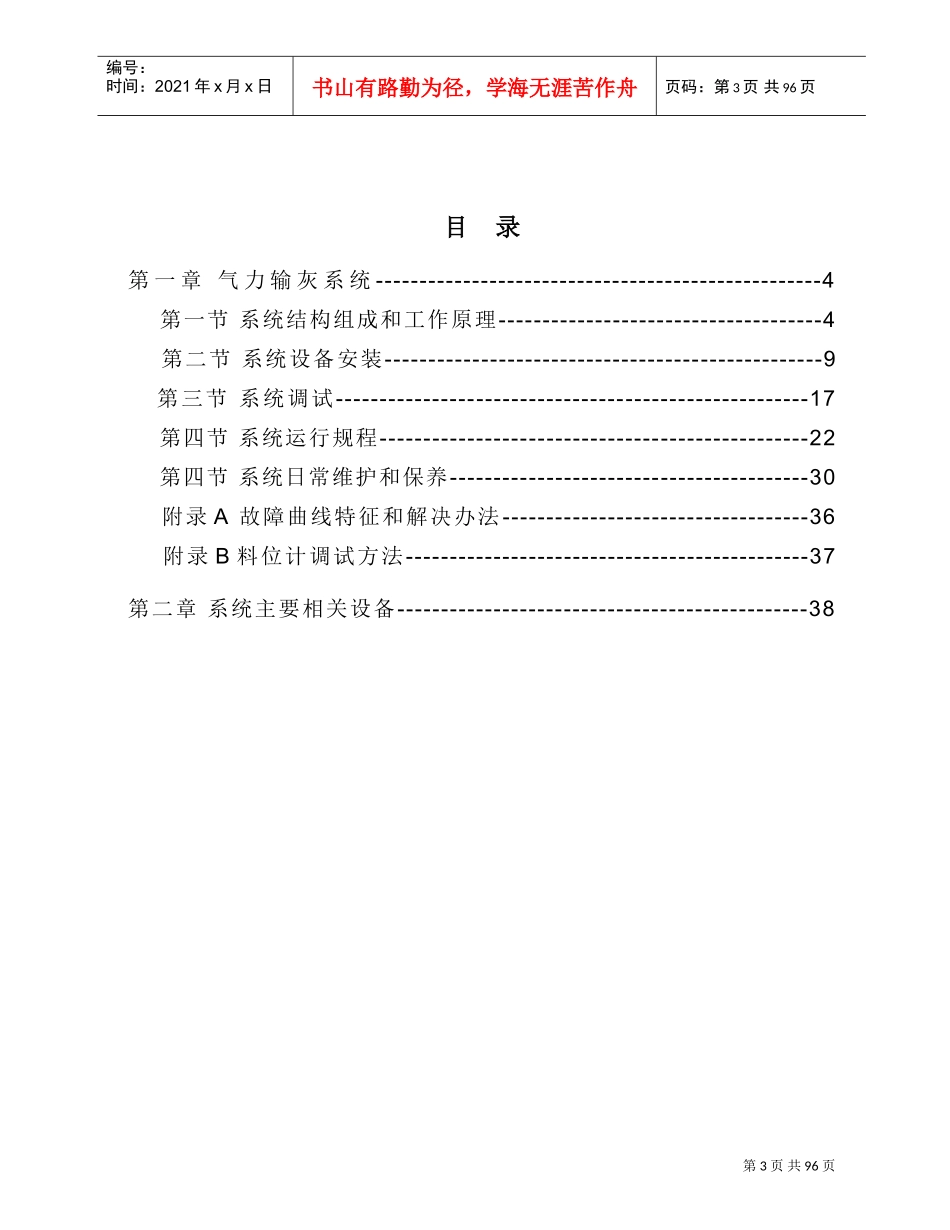

气力输送系统系列产品培训资料汇编2009年10月第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页第一篇气力输灰系统第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页目录第一章气力输灰系统---------------------------------------------------4第一节系统结构组成和工作原理-------------------------------------4第二节系统设备安装--------------------------------------------------9第三节系统调试------------------------------------------------------17第四节系统运行规程-------------------------------------------------22第四节系统日常维护和保养-----------------------------------------30附录A故障曲线特征和解决办法-----------------------------------36附录B料位计调试方法----------------------------------------------37第二章系统主要相关设备-----------------------------------------------38第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页第一章气力输灰系统第一节系统结构组成和工作原理一、气力输送系统的概念气力输送系统设备是以压缩空气作为动力，通过密封管道输送粉粒状物料的系列装置。气力输送系统设备主要应用于火力发电厂锅炉飞灰、石子煤、石灰石、循环硫化床锅炉的床砂及炉底渣的输送，亦可用于水泥、化工、塑料、粮食和食品行业的物料输送，具有广泛的使用性。气力输送系统在燃煤电站主要用来替代传统的水力除灰系统设备。传统的水力除灰系统设备的主要缺点是冲灰水的二次污染和灰浆难以综合利用，而干法输灰系统是将灰输送到灰库进行储存，再通过卸料设备进行干灰装车外运或加水调湿后送至砖厂制砖，既避免了环境污染，节约了水资源，又能将粉煤灰加以综合利用带来经济效益，因此气力除灰系统已成为环保产业的一个重要组成部分。二、浓相T型发送器输灰系统1.手动检修门2.伸缩节3.进料圆顶阀4.T型发送器本体5.进气阀组6.补气阀组7.补气环8.气动出料阀9.吹堵阀组10.单向阀第5页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共96页T型发送器布置在静电除尘器（或布袋除尘器）灰斗出口下方，每个电场（或每排）除尘器下的T型发送器共用一条输灰管道。在系统正常运行过程中，飞灰堆积在T型发送器上方除尘器的出口处。飞灰在重力的作用下落进安装在下方的T型发送器中，然后通过输灰管道输送至灰库。系统运行工作原理如下：1.装料过程一次输送循环开始后，T型发送器的入口圆顶阀开启，飞灰在重力作用下落入发送器中。在装料过程中，出料阀、进气阀、补气阀、吹堵阀等都处于关闭状态。当T型发送器中的料位计被覆盖或经过一个定时延迟，入口圆顶阀关闭，在圆顶阀关到位后对密封圈进行充气密封，至此装料过程结束。2.输送过程在所有入口圆顶阀都已关闭并且密封到位后，将经过一个短暂的延迟，以使出料阀在空气被引入T型发送器之前完全打开。开启输送空气阀（即进气阀和补气阀），所有T型发送器中的灰将进入输送管道，然后被输送至目标灰库。在灰卸入灰库之后，发出输送压力下降的信号，当输灰管道压力降至设定压力后，经过一个吹扫时间的延迟，输送空气阀（包括进气阀和补气阀）关闭，至此输送过程结束。3.输送循环结束当输送空气阀关闭后，关闭气动出料阀，准备进入下一个循环。T型发送器配有就地气控箱，盘内装有与本发送器相关的电磁阀、压力开关。远方控制由PLC控制。主控画面包括控制、指示和报警信息。三、浓相NPT型发送器输灰系统第6页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共96页1.手动检修门2.伸缩节3.进料圆顶阀4.气动平衡阀5.NPT型发送器本体6.进气阀组7.补气阀组8.补气环9.气动出料阀10.吹堵阀组11.单向阀12.助吹阀组NPT型发送器布置在静电除尘器（或布袋除尘器）灰斗出口下方，每个电场（或每排）除尘器下的NPT型发送器共用一条输灰管道。在系统正常运行过程中，飞灰沉积在静电除尘器（或布袋除尘器）出口，落入安装在静电除尘器（或布袋除...
