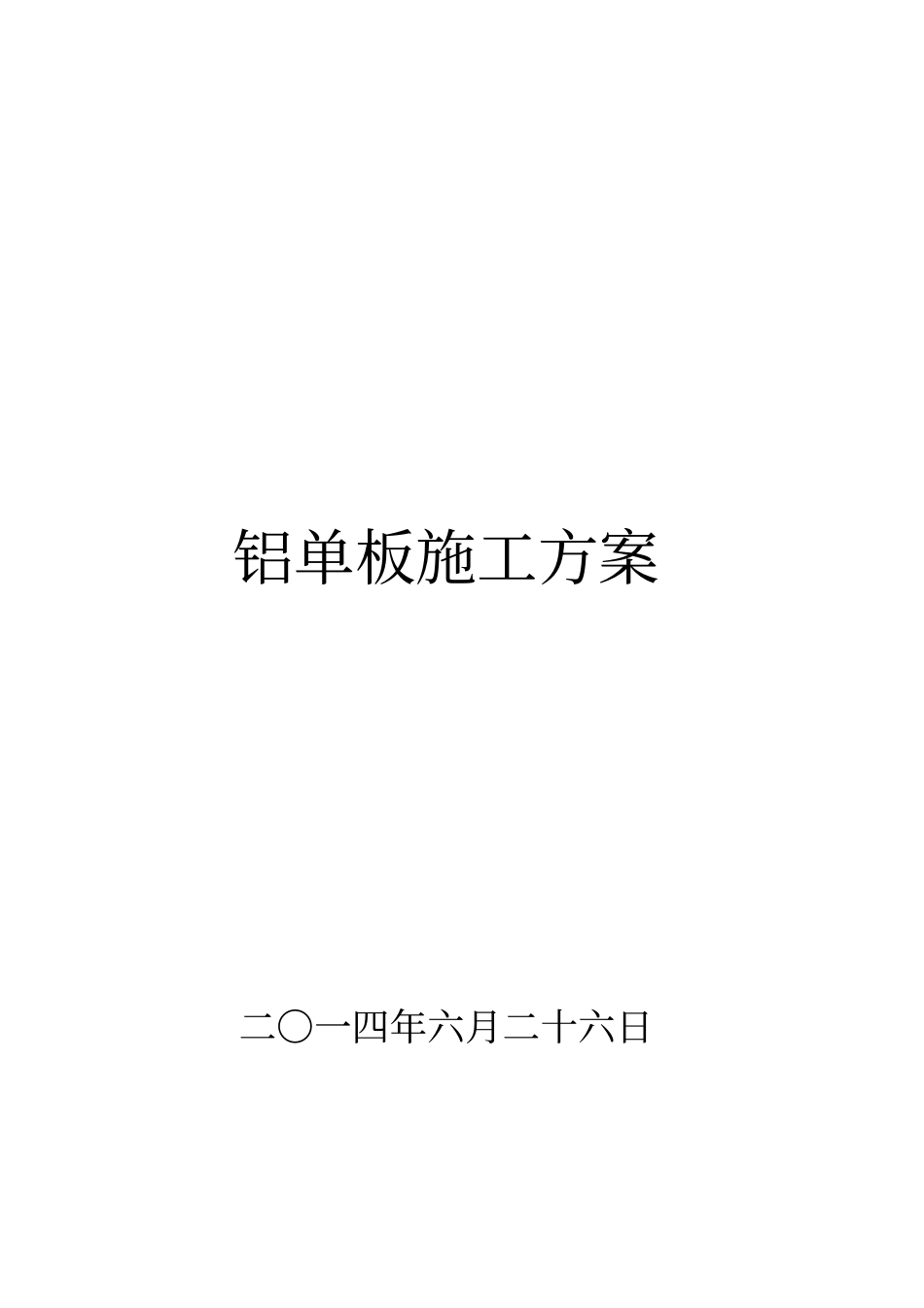

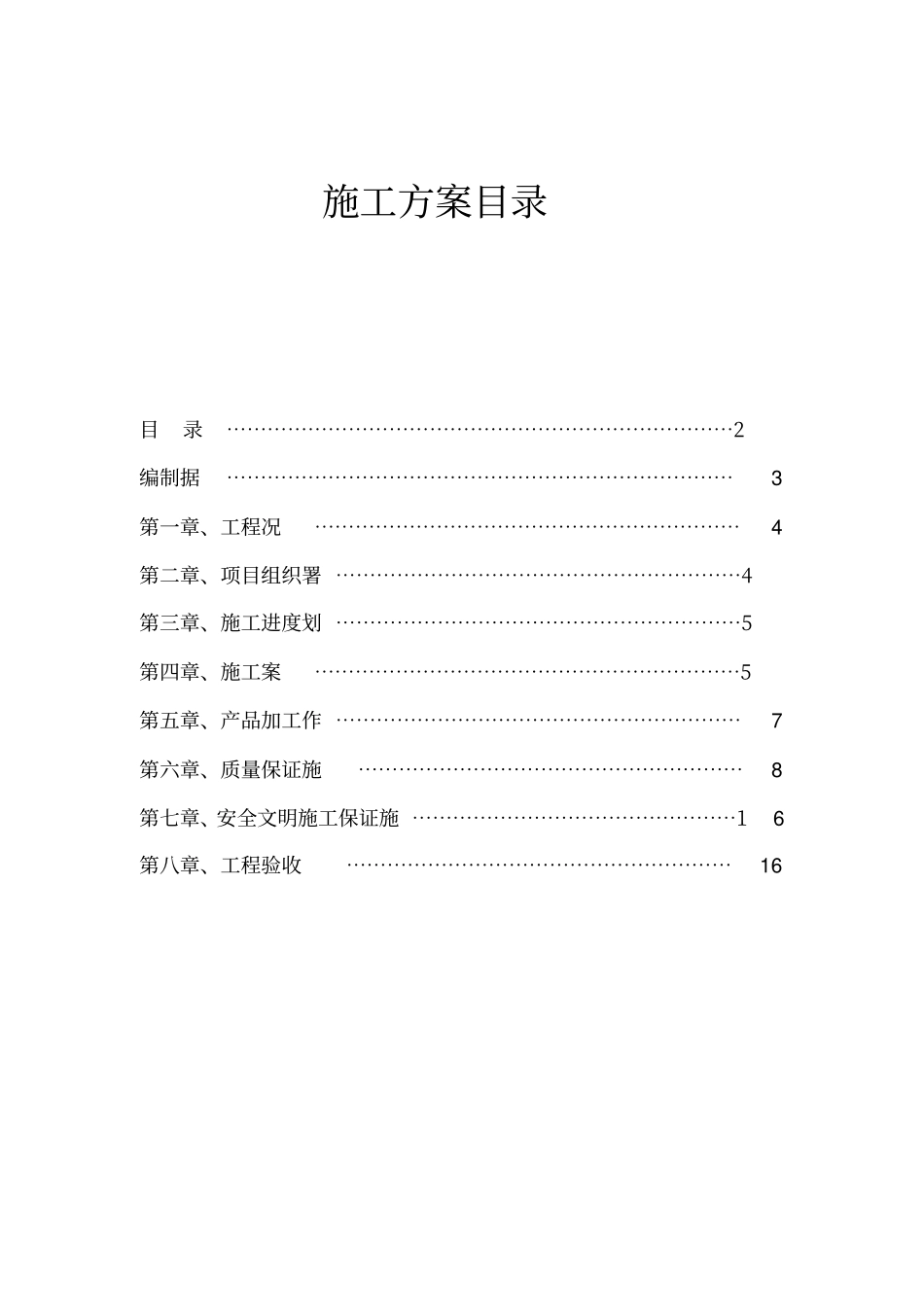

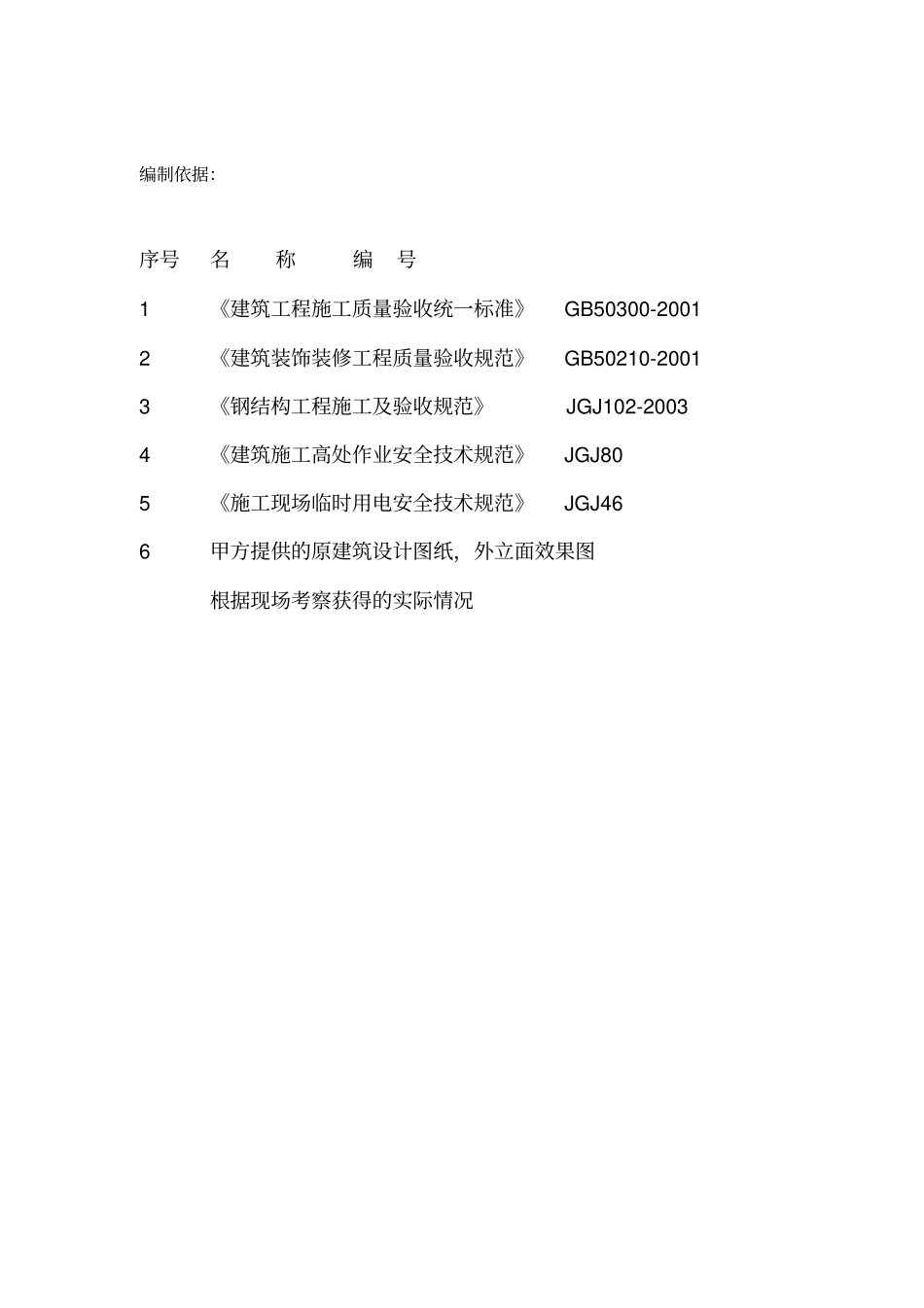

铝单板施工方案二〇一四年六月二十六日施工方案目录目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2编制据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第一章、工程况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章、项目组织署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第三章、施工进度划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第四章、施工案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第五章、产品加工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第六章、质量保证施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第七章、安全文明施工保证施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第八章、工程验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16编制依据：序号名称编号1《建筑工程施工质量验收统一标准》GB50300-20012《建筑装饰装修工程质量验收规范》GB50210-20013《钢结构工程施工及验收规范》JGJ102-20034《建筑施工高处作业安全技术规范》JGJ805《施工现场临时用电安全技术规范》JGJ466甲方提供的原建筑设计图纸，外立面效果图根据现场考察获得的实际情况第一章工程概况一、工程概况1、工程名称：鑫泰富同购物广场2、工程地址：庆阳市西峰区南大街188号3、建设单位：庆阳市陇东集团鑫泰房地产开发有限公司设计单位：陕西省现代建筑设计研究院工程规模：本建筑共17层（地上15层，地下2层）。二、材料说明1、铝单板：采用3.0mm厚氟碳面，骨架为热镀锌钢材。（详见设计标准）2、Low-E，厚度以现场实际为准。3、五金配件(1)所有与铝单板相连接螺栓、螺丝、铁件等均做镀锌防腐处理。(2)骨架采用热镀锌钢材型号以设计图纸为准。(3)后置埋板采用热镀锌钢板型号以设计图纸为准。4、以实现优良工程为目标，所购进材料配件须检查确认合格后方可使用，所有材料均出具产品合格证，主要材料还须出具质量保证书及必需的检验报告。及资料管理收集整理工作。第二章项目组织部署对于此工程，我公司在充分了解工程概况、施工条件、业主要求及总体工程进度的情况下，对整个工程进行全面精心的安排。一、建立工程指挥体系，合理划分各施工班组的工作任务和施工阶段，确定主攻目标和辅助目标的相互关系，以确保工程顺利进展。二、加强施工准备工作。1、技术准备：组成强有力的专业技术班子，深入施工现场，对工程测量、工程设计、材料选样，构件加工及安装等实施跟踪技术管理和服务。组织施工人员学习规范，学习质量管理有关文件，并对原设计图中尺寸进行校核。凡不符之处立即进行修改并报安徽省省建筑设计研究院审批通过；2、电源：配置一个主电箱方便用电。3、满搭脚手架，并做接地保护。4、材料准备：进场后立即对幕墙放样，对各种型材进行提料；5、人员准备：按照需求人员尽快分批进场；6、机具设备：水准仪、米尺、钢尺、铅坠、线盒、手电钻、切割锯、电焊机、胶枪、螺丝刀、扳手等。三、建立严格质量保证体系，做到假冒伪劣、不合格材料不用，过质保期材料不用，并落实到每个人，同时制定严格的安全制度。四、施工人员组织与管理管理人员：对工地现场的管理机构拟设项目经理、安全员、技术员、采购员、仓库管理员和各作业组长等，按照各自的职责和权限全面有效地开展工作。第三章施工方案施工流程：铝板幕墙框体部分：从下而上；铝单板安装：从下而上。一、干挂铝单板施工方案1、施工工艺流程：测量放线→校对施工图→埋板施工→钢框施工→调整→框架满焊→防腐处理→隐蔽验收→板材检验→板材安装→清洗→验收→撤吊篮。2、主要施工工艺说明：（1）弹线定位A、根据幕墙分格大样图和土建单位绘出的标高点，进出位线及轴线位置、采用重锤、钢丝线测量器具及水平仪等工具在主体上定出幕墙平面、立柱分格及转角等基准线，并用经纬仪进行调整，复测；B、幕墙分隔轴线的测量放线应与主体结构测量放线相配合，水平标高要逐层从地面向上引，以免误差累积，误差大于规定的允许偏差时（包括垂直偏差值）应征得甲方、监理、设计人员的同意后，适当调整幕墙的轴线，使其符合幕墙的构造需要；C、对高层建筑的测量应在风力不大于四级的情况下每天定时进行；（2）预埋件施工由于主...
