大体积混凝土裂缝产生原因及其预防控制措施VIP专享VIP免费

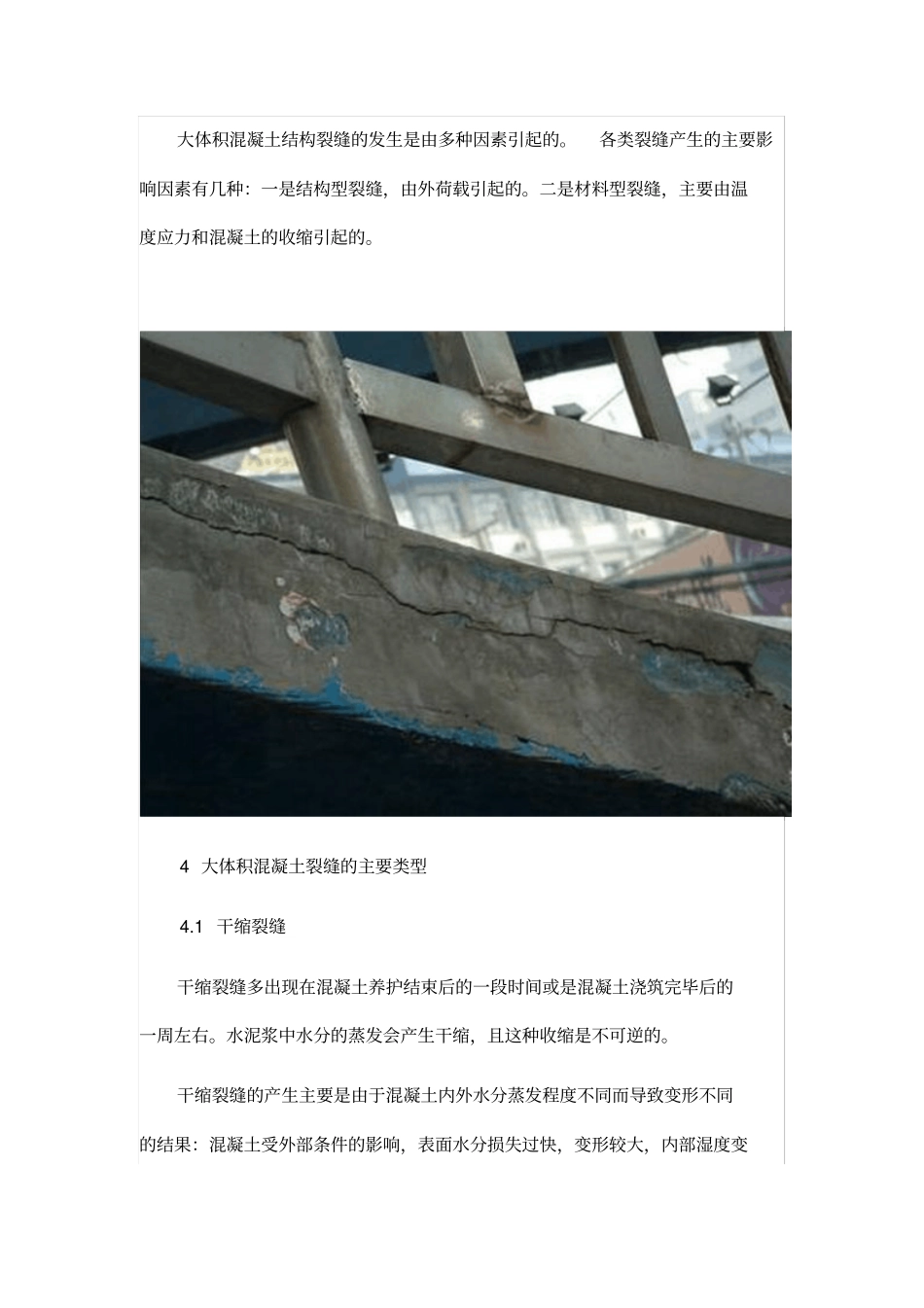

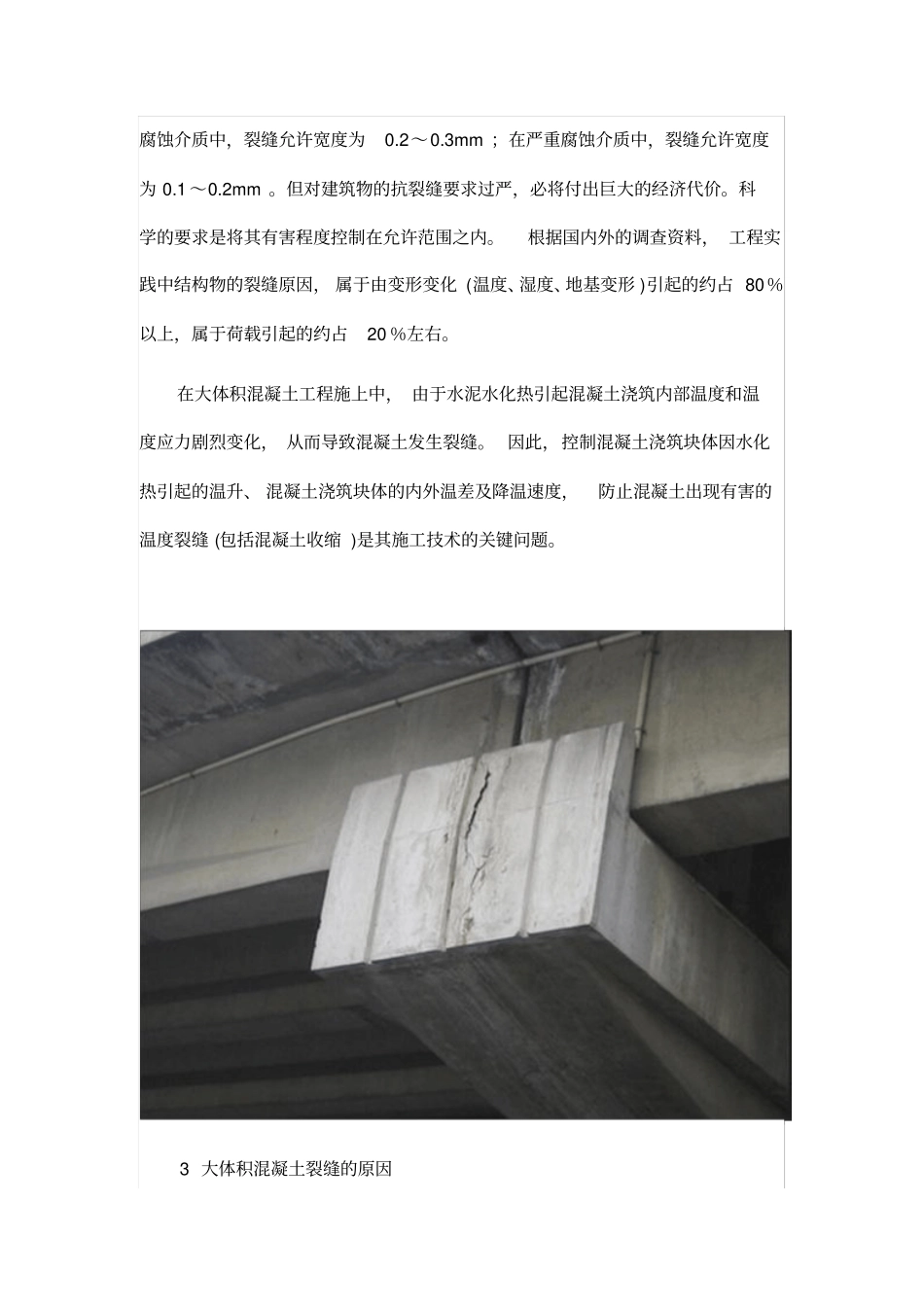

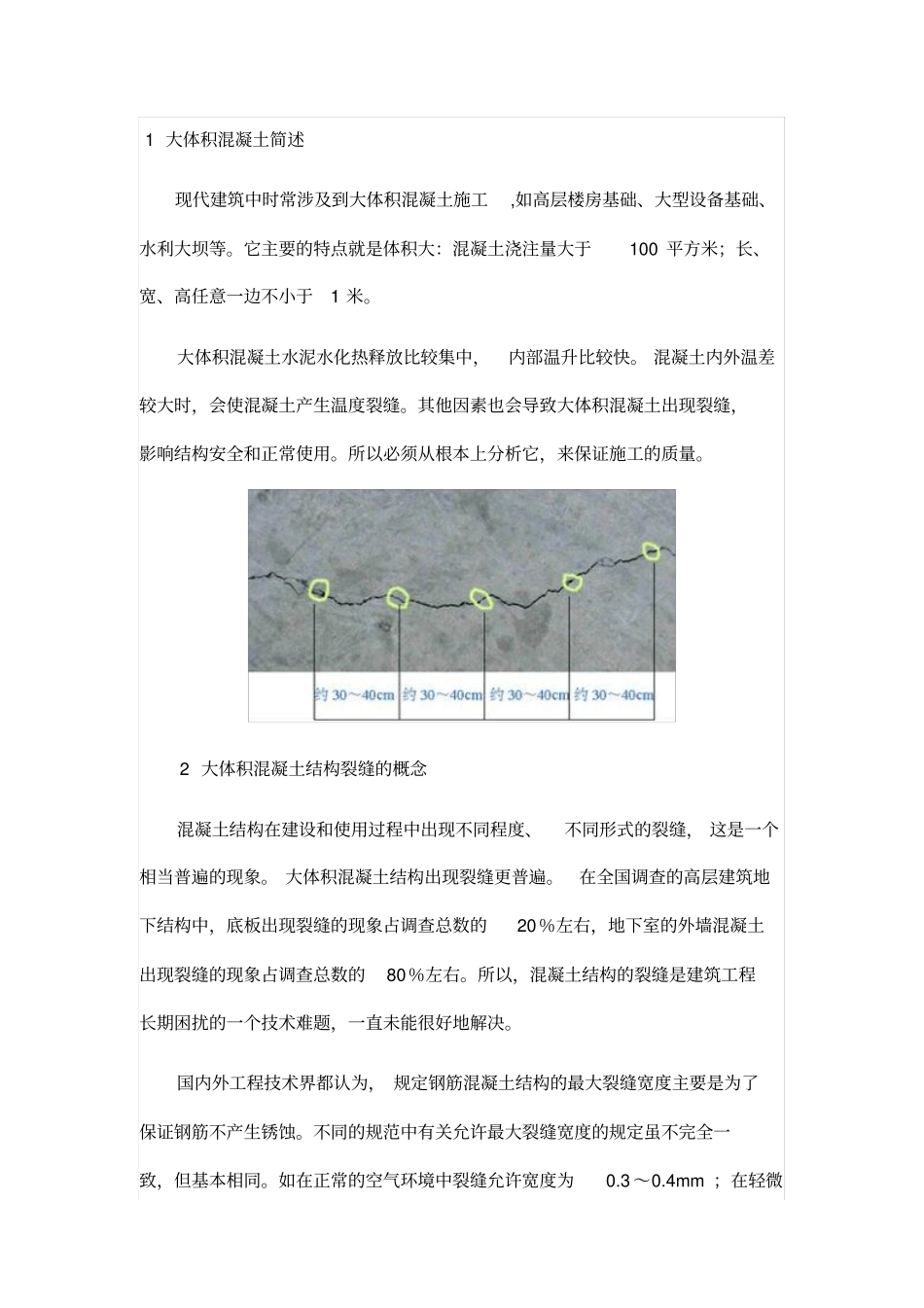

1大体积混凝土简述现代建筑中时常涉及到大体积混凝土施工,如高层楼房基础、大型设备基础、水利大坝等。它主要的特点就是体积大：混凝土浇注量大于100平方米；长、宽、高任意一边不小于1米。大体积混凝土水泥水化热释放比较集中，内部温升比较快。混凝土内外温差较大时，会使混凝土产生温度裂缝。其他因素也会导致大体积混凝土出现裂缝，影响结构安全和正常使用。所以必须从根本上分析它，来保证施工的质量。2大体积混凝土结构裂缝的概念混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，这是一个相当普遍的现象。大体积混凝土结构出现裂缝更普遍。在全国调查的高层建筑地下结构中，底板出现裂缝的现象占调查总数的20％左右，地下室的外墙混凝土出现裂缝的现象占调查总数的80％左右。所以，混凝土结构的裂缝是建筑工程长期困扰的一个技术难题，一直未能很好地解决。国内外工程技术界都认为，规定钢筋混凝土结构的最大裂缝宽度主要是为了保证钢筋不产生锈蚀。不同的规范中有关允许最大裂缝宽度的规定虽不完全一致，但基本相同。如在正常的空气环境中裂缝允许宽度为0.3～0.4mm；在轻微腐蚀介质中，裂缝允许宽度为0.2～0.3mm；在严重腐蚀介质中，裂缝允许宽度为0.1～0.2mm。但对建筑物的抗裂缝要求过严，必将付出巨大的经济代价。科学的要求是将其有害程度控制在允许范围之内。根据国内外的调查资料，工程实践中结构物的裂缝原因，属于由变形变化(温度、湿度、地基变形)引起的约占80％以上，属于荷载引起的约占20％左右。在大体积混凝土工程施上中，由于水泥水化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝。因此，控制混凝土浇筑块体因水化热引起的温升、混凝土浇筑块体的内外温差及降温速度，防止混凝土出现有害的温度裂缝(包括混凝土收缩)是其施工技术的关键问题。3大体积混凝土裂缝的原因大体积混凝土结构裂缝的发生是由多种因素引起的。各类裂缝产生的主要影响因素有几种：一是结构型裂缝，由外荷载引起的。二是材料型裂缝，主要由温度应力和混凝土的收缩引起的。4大体积混凝土裂缝的主要类型4.1干缩裂缝干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。4.2塑性收缩裂缝混凝土塑性收缩裂缝形成过程与混凝土的泌水有关。泌水是指混凝土浇筑捣实后尚未凝结硬化之前，从外表看在混凝土的浇筑面上山现一层清水或者从模扳缝中渗出部分水的一种现象。这是因为水在混凝土拌合物各组分中密度最小。当混凝土成型后的静止过程中，部分密度较大的固体颗粒向下沉积，而水则只能向上浮动，一部分水泌出到混凝土的外表面，称为外泌水。另一部分被截留在钢筋及粗骨料的下面形成水囊，水分蒸发后产生孔隙及界面裂缝，从而降低了钢筋与混凝土之间的粘结强度以及水泥石与骨料之间的界面强度，致使混凝土的抗冻、抗渗和抗腐蚀能力减弱，抗压抗折强度降低，这部分水称为内泌水。只有当水泥水化产生的胶结强度足以阻止固体颗粒相对运动或者各种固体颗粒经过迁移已达到紧密堆积状态时，沉积相对停止，泌水才告结束。泌水使混凝土的体积缩小，促成了混凝土塑性裂缝的产生。混凝土塑性收缩裂缝不仅会影响混凝土构件的外观质量，更重要的是会造成混凝土防水性能下降、钢筋容易锈蚀等不良后果，影响混凝土结构的使用年限，关于这一点...
