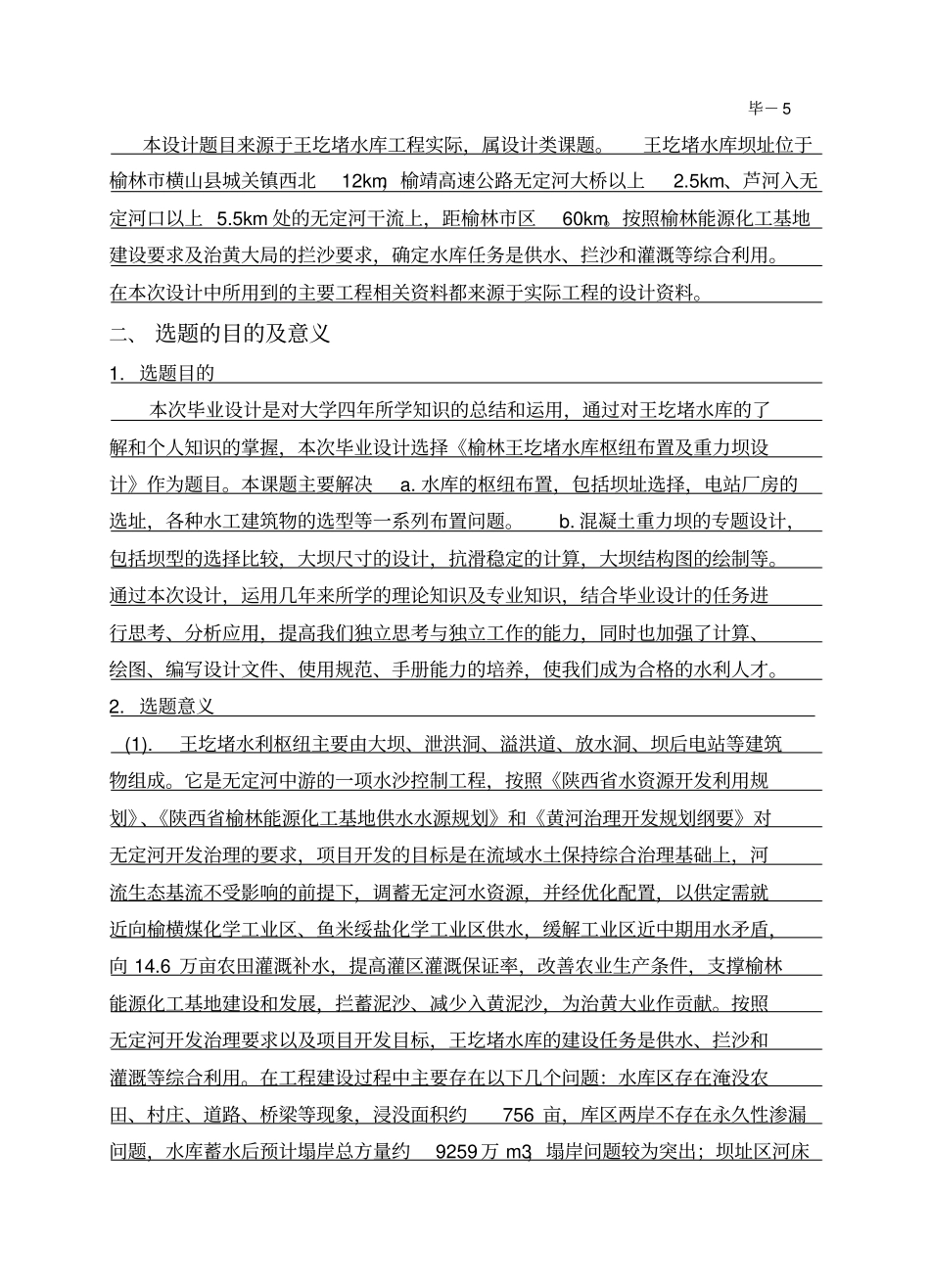

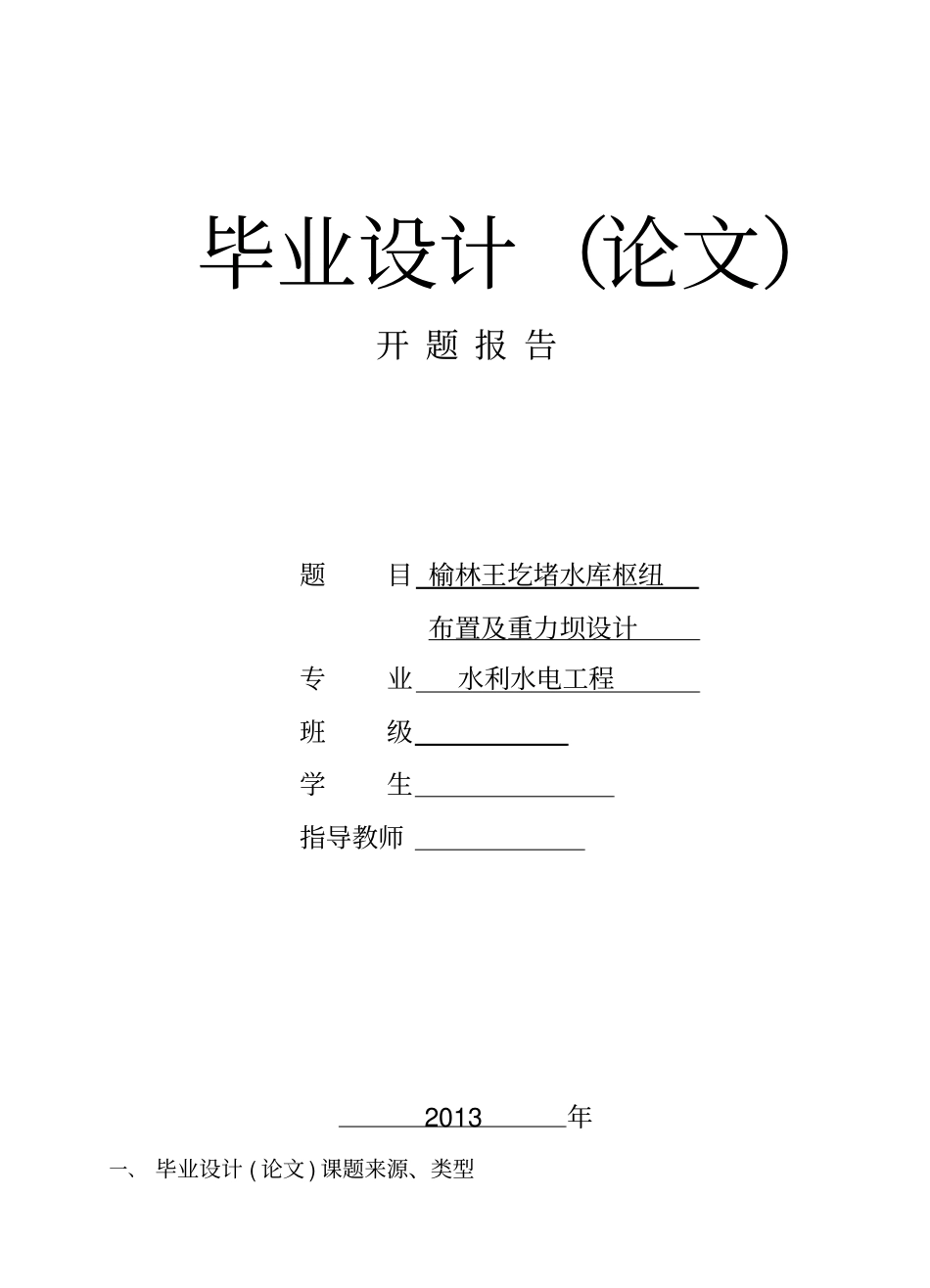

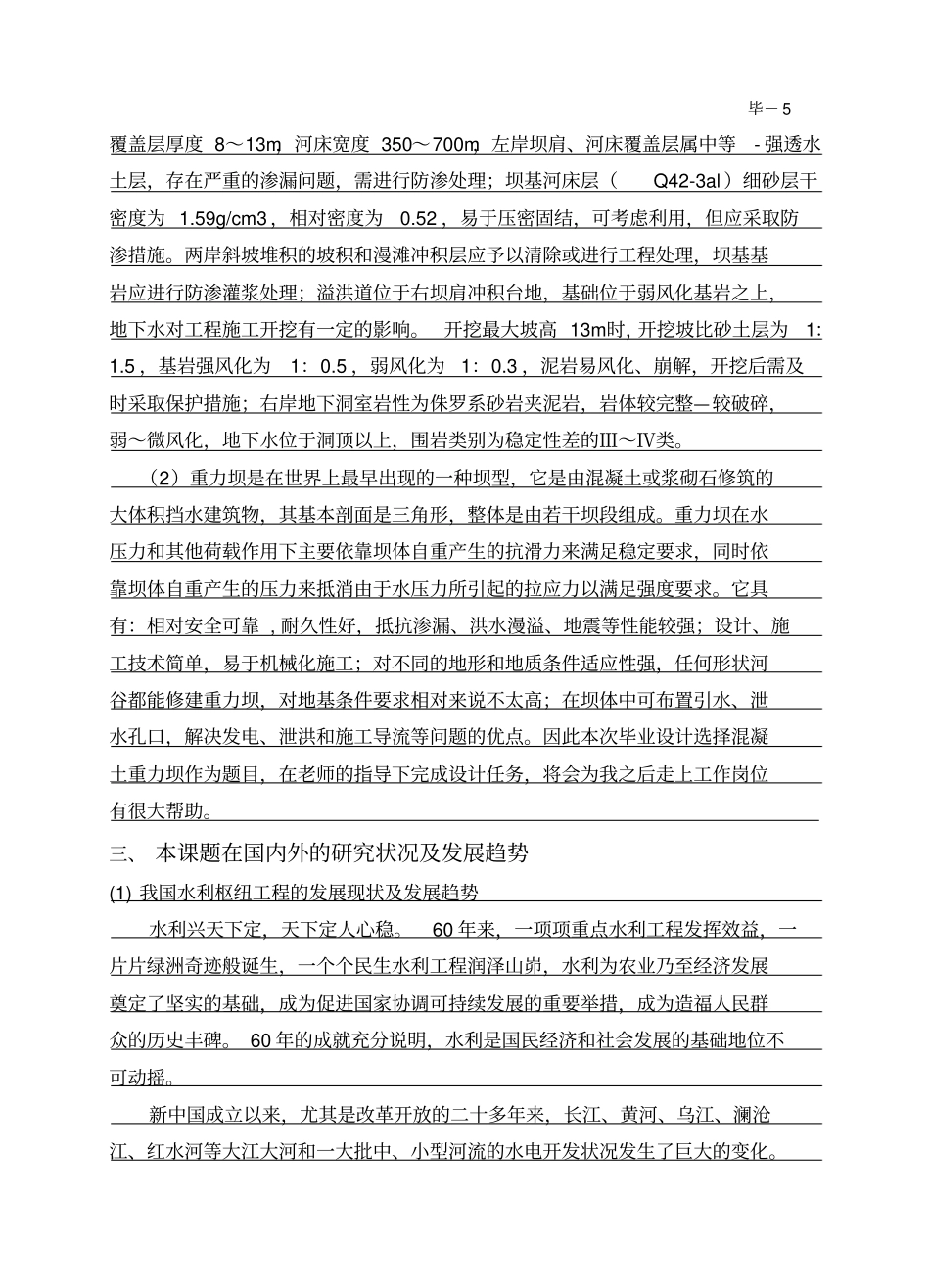

毕业设计（论文）开题报告题目榆林王圪堵水库枢纽布置及重力坝设计专业水利水电工程班级学生指导教师2013年一、毕业设计(论文)课题来源、类型毕－5本设计题目来源于王圪堵水库工程实际，属设计类课题。王圪堵水库坝址位于榆林市横山县城关镇西北12km，榆靖高速公路无定河大桥以上2.5km、芦河入无定河口以上5.5km处的无定河干流上，距榆林市区60km。按照榆林能源化工基地建设要求及治黄大局的拦沙要求，确定水库任务是供水、拦沙和灌溉等综合利用。在本次设计中所用到的主要工程相关资料都来源于实际工程的设计资料。二、选题的目的及意义1.选题目的本次毕业设计是对大学四年所学知识的总结和运用，通过对王圪堵水库的了解和个人知识的掌握，本次毕业设计选择《榆林王圪堵水库枢纽布置及重力坝设计》作为题目。本课题主要解决a.水库的枢纽布置，包括坝址选择，电站厂房的选址，各种水工建筑物的选型等一系列布置问题。b.混凝土重力坝的专题设计，包括坝型的选择比较，大坝尺寸的设计，抗滑稳定的计算，大坝结构图的绘制等。通过本次设计，运用几年来所学的理论知识及专业知识，结合毕业设计的任务进行思考、分析应用，提高我们独立思考与独立工作的能力，同时也加强了计算、绘图、编写设计文件、使用规范、手册能力的培养，使我们成为合格的水利人才。2.选题意义(1).王圪堵水利枢纽主要由大坝、泄洪洞、溢洪道、放水洞、坝后电站等建筑物组成。它是无定河中游的一项水沙控制工程，按照《陕西省水资源开发利用规划》、《陕西省榆林能源化工基地供水水源规划》和《黄河治理开发规划纲要》对无定河开发治理的要求，项目开发的目标是在流域水土保持综合治理基础上，河流生态基流不受影响的前提下，调蓄无定河水资源，并经优化配置，以供定需就近向榆横煤化学工业区、鱼米绥盐化学工业区供水，缓解工业区近中期用水矛盾，向14.6万亩农田灌溉补水，提高灌区灌溉保证率，改善农业生产条件，支撑榆林能源化工基地建设和发展，拦蓄泥沙、减少入黄泥沙，为治黄大业作贡献。按照无定河开发治理要求以及项目开发目标，王圪堵水库的建设任务是供水、拦沙和灌溉等综合利用。在工程建设过程中主要存在以下几个问题：水库区存在淹没农田、村庄、道路、桥梁等现象，浸没面积约756亩，库区两岸不存在永久性渗漏问题，水库蓄水后预计塌岸总方量约9259万m3，塌岸问题较为突出；坝址区河床毕－5覆盖层厚度8～13m，河床宽度350～700m，左岸坝肩、河床覆盖层属中等-强透水土层，存在严重的渗漏问题，需进行防渗处理；坝基河床层（Q42-3al）细砂层干密度为1.59g/cm3，相对密度为0.52，易于压密固结，可考虑利用，但应采取防渗措施。两岸斜坡堆积的坡积和漫滩冲积层应予以清除或进行工程处理，坝基基岩应进行防渗灌浆处理；溢洪道位于右坝肩冲积台地，基础位于弱风化基岩之上，地下水对工程施工开挖有一定的影响。开挖最大坡高13m时，开挖坡比砂土层为1：1.5，基岩强风化为1：0.5，弱风化为1：0.3，泥岩易风化、崩解，开挖后需及时采取保护措施；右岸地下洞室岩性为侏罗系砂岩夹泥岩，岩体较完整—较破碎，弱～微风化，地下水位于洞顶以上，围岩类别为稳定性差的Ⅲ～Ⅳ类。（2）重力坝是在世界上最早出现的一种坝型，它是由混凝土或浆砌石修筑的大体积挡水建筑物，其基本剖面是三角形，整体是由若干坝段组成。重力坝在水压力和其他荷载作用下主要依靠坝体自重产生的抗滑力来满足稳定要求，同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。它具有：相对安全可靠,耐久性好，抵抗渗漏、洪水漫溢、地震等性能较强；设计、施工技术简单，易于机械化施工；对不同的地形和地质条件适应性强，任何形状河谷都能修建重力坝，对地基条件要求相对来说不太高；在坝体中可布置引水、泄水孔口，解决发电、泄洪和施工导流等问题的优点。因此本次毕业设计选择混凝土重力坝作为题目，在老师的指导下完成设计任务，将会为我之后走上工作岗位有很大帮助。三、本课题在国内外的研究状况及发展趋势(1)我国水利枢纽工程的发展现状及发展趋势水利兴天下定，天下定人心稳。60年来，一项项重点水利工程发挥效...
