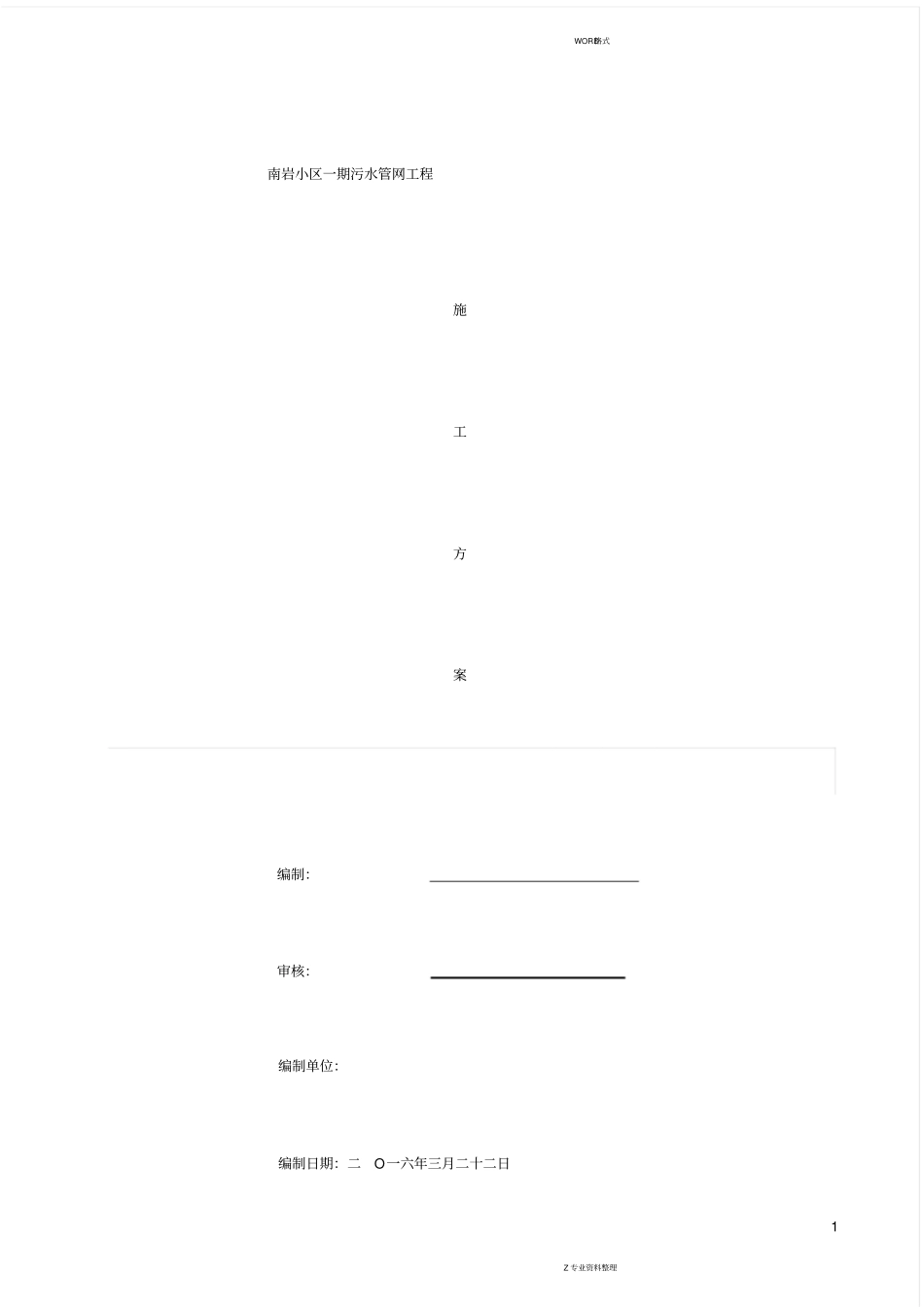

塑钢缠绕管施工方案_(修复的)_第1页
1/10
塑钢缠绕管施工方案_(修复的)_第2页
2/10

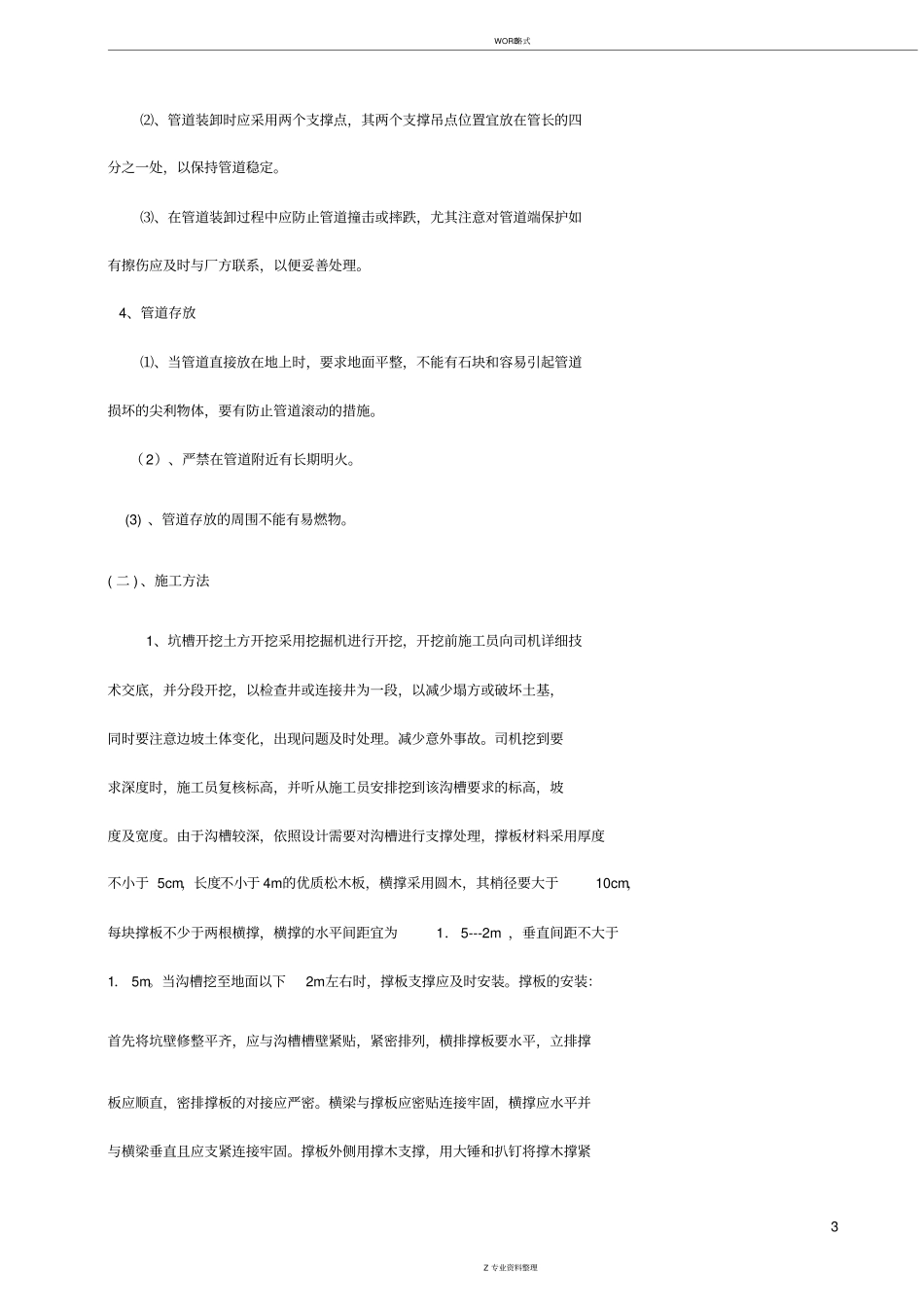

塑钢缠绕管施工方案_(修复的)_第3页
3/10
WORD格式Z专业资料整理南岩小区一期污水管网工程施工方案编制:审核:编制单位:编制日期:二O一六年三月二十二日1WORD格式Z专业资料整理HDPE塑钢缠绕管施工方案一、工程概况本项目位于新工业园区,根据业主招标要求及优化设计,本工程排水管DN400-DN600采用SN8HDPE塑钢缠绕管。DN1000以下采用和一次性注塑检查井。二、场地工程地质条件了解施工场地的土质状况合理安排机械施工。塑钢缠绕管排水管道、塑料检查井(连接井)施工(一)、塑钢缠绕管排水管道一般要求1、排水管道的材料⑴、管材颜色为黑色,颜色应色泽均匀。⑵、管材内表面应平整,内外壁应无气泡和可见杂质,管壁焊缝无脱开,加强筋应规整,无钢带裸露。(3)塑钢缠绕管长度达到标准6米一根。2、管道运输⑴、短距离运输,不应在坚硬不平的地面或石子地面上滚动。以防损伤管道。⑵、管道若采用叠放运输时应将管道保持稳定,管道之间应适当留有缝隙,以防管道发生滚动。3、管道装卸⑴、管道主要采用机械装卸,装卸时应采用柔性好的皮带,吊带或吊绳进行安装,不得采用钢丝绳和链条来装卸或运输管道。2WORD格式Z专业资料整理⑵、管道装卸时应采用两个支撑点,其两个支撑吊点位置宜放在管长的四分之一处,以保持管道稳定。⑶、在管道装卸过程中应防止管道撞击或摔跌,尤其注意对管道端保护如有擦伤应及时与厂方联系,以便妥善处理。4、管道存放⑴、当管道直接放在地上时,要求地面平整,不能有石块和容易引起管道损坏的尖利物体,要有防止管道滚动的措施。(2)、严禁在管道附近有长期明火。(3)、管道存放的周围不能有易燃物。(二)、施工方法1、坑槽开挖土方开挖采用挖掘机进行开挖,开挖前施工员向司机详细技术交底,并分段开挖,以检查井或连接井为一段,以减少塌方或破坏土基,同时要注意边坡土体变化,出现问题及时处理。减少意外事故。司机挖到要求深度时,施工员复核标高,并听从施工员安排挖到该沟槽要求的标高,坡度及宽度。由于沟槽较深,依照设计需要对沟槽进行支撑处理,撑板材料采用厚度不小于5cm,长度不小于4m的优质松木板,横撑采用圆木,其梢径要大于10cm,每块撑板不少于两根横撑,横撑的水平间距宜为1.5---2m,垂直间距不大于1.5m。当沟槽挖至地面以下2m左右时,撑板支撑应及时安装。撑板的安装:首先将坑壁修整平齐,应与沟槽槽壁紧贴,紧密排列,横排撑板要水平,立排撑板应顺直,密排撑板的对接应严密。横梁与撑板应密贴连接牢固,横撑应水平并与横梁垂直且应支紧连接牢固。撑板外侧用撑木支撑,用大锤和扒钉将撑木撑紧3WORD格式Z专业资料整理固定。然后继续下挖至设计标高,再次架设支撑以确保施工安全。其注意的是横撑的安装不应妨碍下管和稳管。支撑架设后还需经常检查其牢固程度,发现问题及时纠正。沟槽开挖时在检查井井位处必须扩大,以便给以后的检查井砌筑工作留出足够的工作面。2、基础施工⑴、管道基础采用土弧基础,对一般土质,应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm—200mm的中粗砂基础层;⑵、管道基础中在接口等部位的工作坑,宜在铺设管道时随铺随开挖,工作坑的大小可根据现场条件确定。在接头完成后,应立即用中粗砂回填密实。3、管道安装(1)、安装前检查的项目①、管材类型、规格、应符合设计要求,应有产品合格证和性能说明书;②、管材不得在破损、裂缝及明显缺陷;(2)、接口检查,沿管检查,规定的安装位置与接合严密。(3)、管道安装完毕后,用水准仪测量管顶高程,每10米测一点,然后换算成管内底高程,符合设计要求,允许偏差±10mm。(4)、施工工艺①、下管前,先清除管坑内杂物,在沙垫层面调平标高,排除基坑内的积水,复核平基面标高。②、管材应附有出厂合格证,安装前检查管的外观质量,不使用有裂缝、蜂4WORD格式Z专业资料整理窝等现象的管材。③、根据管径大小和现场情况,采用人力下管和吊车下管相结合。下管时应将管道排好,然后对线校正,严格控制标高。④、管道稳定后,应再复核一次流水位的高程,使管道的纵坡符合设计要求后方可进行下一工序的施工。4、管道连接:本工程聚乙烯塑钢缠绕管管经为DN400-DN600采用不锈钢卡箍连接法,首...
