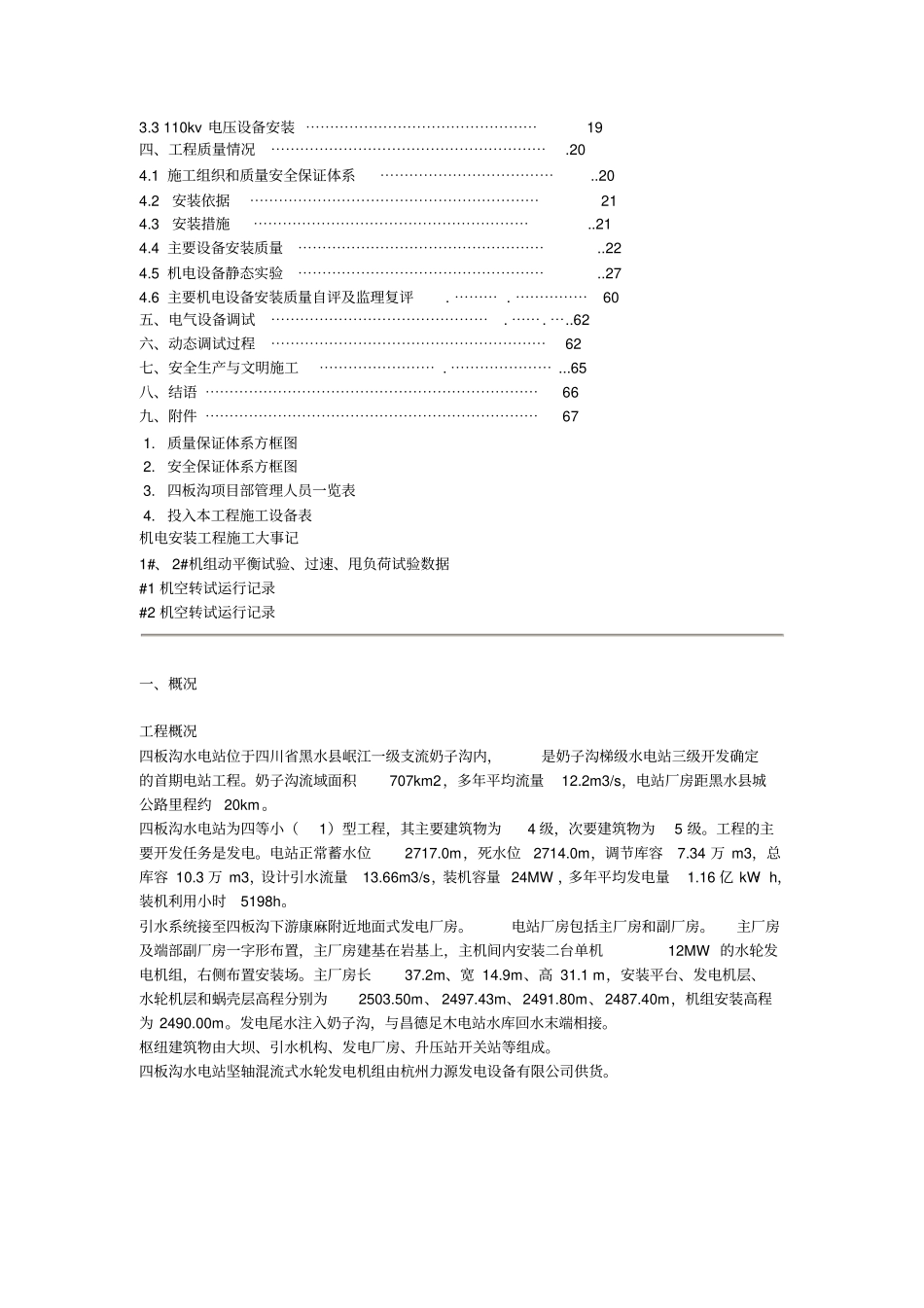

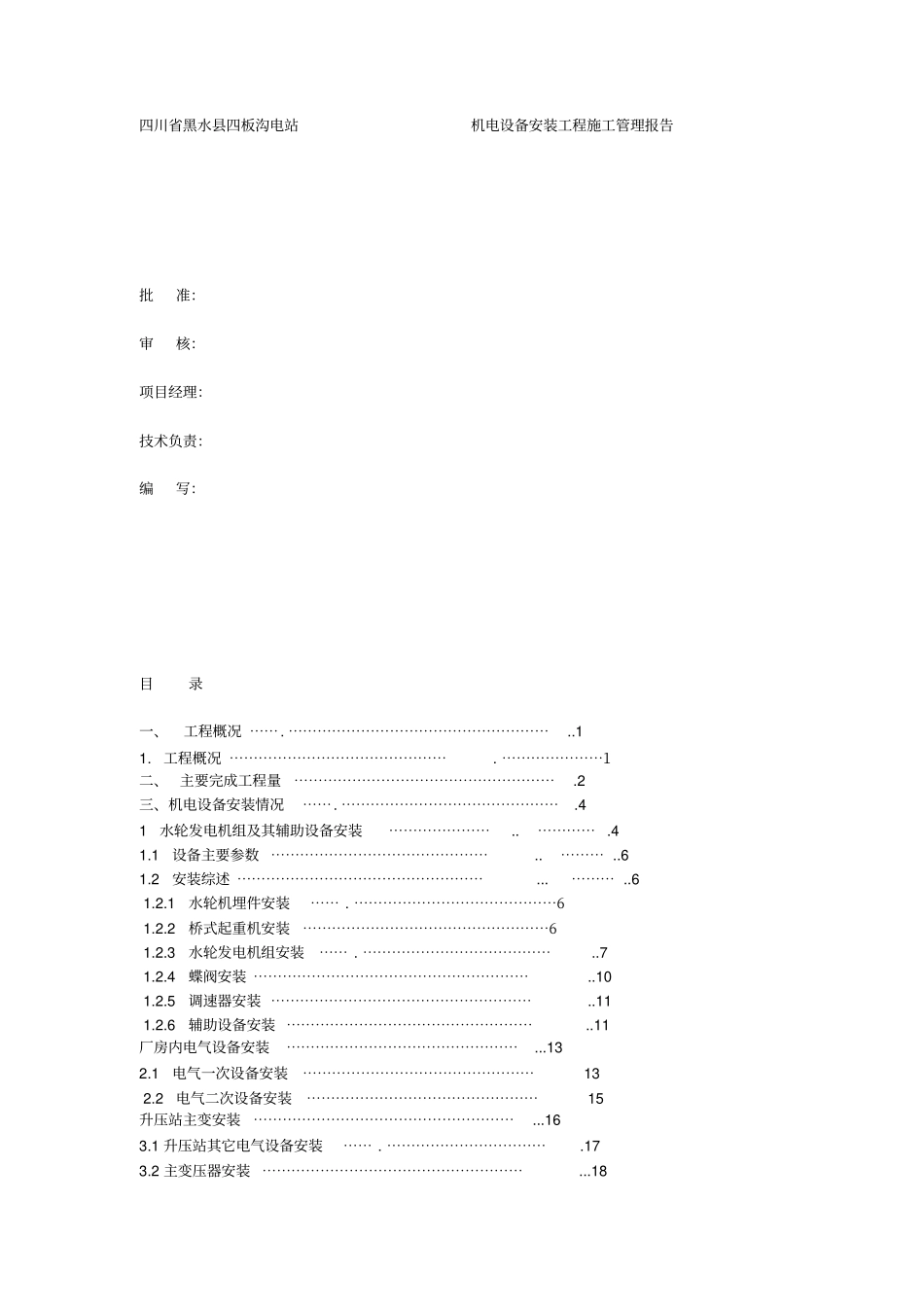

四川省黑水县四板沟电站机电设备安装工程施工管理报告批准：审核：项目经理：技术负责：编写：目录一、工程概况⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯1二、主要完成工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2三、机电设备安装情况⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.41水轮发电机组及其辅助设备安装⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯.41.1设备主要参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯..61.2安装综述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯..61.2.1水轮机埋件安装⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61.2.2桥式起重机安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61.2.3水轮发电机组安装⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..71.2.4蝶阀安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..101.2.5调速器安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..111.2.6辅助设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11厂房内电气设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...132.1电气一次设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132.2电气二次设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15升压站主变安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...163.1升压站其它电气设备安装⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.173.2主变压器安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...183.3110kv电压设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19四、工程质量情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.204.1施工组织和质量安全保证体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..204.2安装依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯214.3安装措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..214.4主要设备安装质量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..224.5机电设备静态实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..274.6主要机电设备安装质量自评及监理复评.⋯⋯⋯.⋯⋯⋯⋯⋯60五、电气设备调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.⋯..62六、动态调试过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62七、安全生产与文明施工⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯...65八、结语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66九、附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯671.质量保证体系方框图2.安全保证体系方框图3.四板沟项目部管理人员一览表4.投入本工程施工设备表机电安装工程施工大事记1#、2#机组动平衡试验、过速、甩负荷试验数据#1机空转试运行记录#2机空转试运行记录一、概况工程概况四板沟水电站位于四川省黑水县岷江一级支流奶子沟内，是奶子沟梯级水电站三级开发确定的首期电站工程。奶子沟流域面积707km2，多年平均流量12.2m3/s，电站厂房距黑水县城公路里程约20km。四板沟水电站为四等小（1）型工程，其主要建筑物为4级，次要建筑物为5级。工程的主要开发任务是发电。电站正常蓄水位2717.0m，死水位2714.0m，调节库容7.34万m3，总库容10.3万m3，设计引水流量13.66m3/s，装机容量24MW，多年平均发电量1.16亿kW·h，装机利用小时5198h。引水系统接至四板沟下游康麻附近地面式发电厂房。电站厂房包括主厂房和副厂房。主厂房及端部副厂房一字形布置，主厂房建基在岩基上，主机间内安装二台单机12MW的水轮发电机组，右侧布置安装场。主厂房长37.2m、宽14.9m、高31.1m，安装平台、发电机层、水轮机层和蜗壳层高程分别为2503.50m、2497.43m、2491.80m、2487.40m，机组安装高程为2490.00m。发电尾水注入奶子沟，与昌德足木电站水库回水末端相接。枢纽建筑物由大坝、引水机构、发电厂房、升压站开关站等组成。四板沟水电站坚轴混流式水轮发电机组由杭州力源发电设备有限公司供货。二、主要完成工程量1.HLA351-LJ-130型混流式水轮机2台（28t/台）；2.SFG-J12-8/2840型同步水轮发电机2台（69t/台）；3.GLYWT3000A气囊式蓄能器组合式调速器2台套（2.5t/台套）；4.Φ1200mm蝶阀及操作机构2台套（12t/台套）；5.蝶阀液压站2台套（2.1t/台）；6.32/5t电动双梁桥式起重机1台（28t/台）；7.全厂公用辅助设备及油、气、水系统管路8.高压开关柜12面9...
