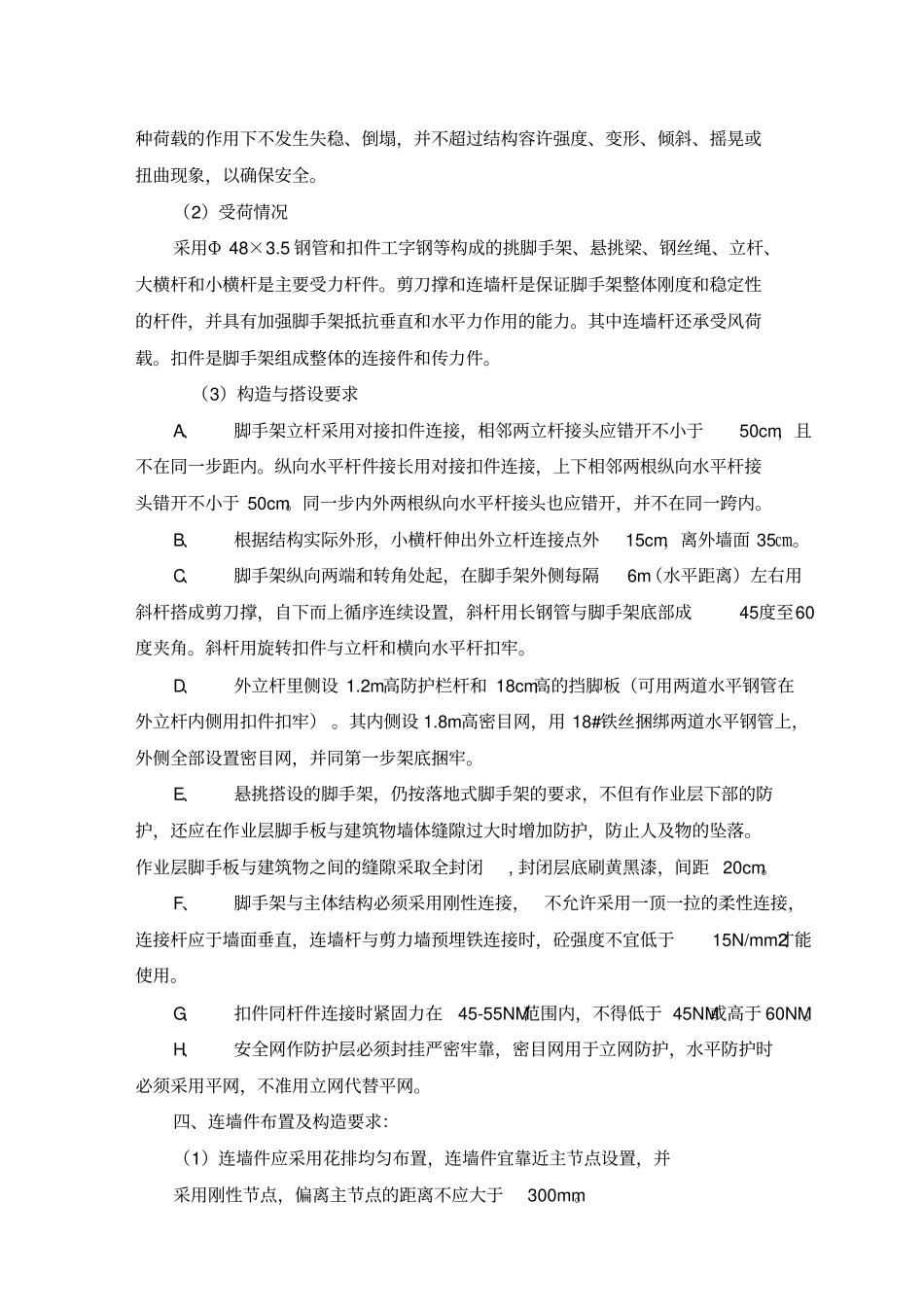

悬挑外脚手架施工方案一、工程概况本工程位于咸阳市渭阳西路48号,总建筑面积为15000㎡,为全剪力墙结构,地下一层,地上为24层,建筑高度为78.30m。本工程地下室及一层、采用落地式钢管脚手架。结构二层以上采用分段悬挑外脚手架。A、第二层~第五层;B、第六层~第九层C、第十层~第十三层;D、第十四层~第十七层E、第十八层~第二十一层;F、第二十二层~第二十四层(采用斜拉式工字钢悬挑外脚手架)二、施工程序(1)施工组织设计审批后,由材料员购买所需材料(14#工字钢;钢管、扣件),所购材料必须具备检测报告单。(2)在工字钢悬挑层结构板混凝土浇筑前,预先埋设锚固长度35d的2Φ16钢筋环,并安放在楼板筋下面,同楼板筋用铁丝绑牢。(3)待砼达到一定强度后,悬挑工字钢与楼板上预埋件2Φ16钢筋环扣紧。为了保证架体不出现倾斜、摇晃现象,确保安全,在每层剪力墙顶部设置预埋铁。用钢管把预埋铁与架体外立杆连接(预埋铁与钢管采用焊接,钢管与立杆采用扣件连接)。三、脚手架的构造与搭设要求(1)基本要求扣件式钢管搭设的脚手架是施工临时结构,它要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载力、刚度和稳定性。在施工过程中,在各种荷载的作用下不发生失稳、倒塌,并不超过结构容许强度、变形、倾斜、摇晃或扭曲现象,以确保安全。(2)受荷情况采用Φ48×3.5钢管和扣件工字钢等构成的挑脚手架、悬挑梁、钢丝绳、立杆、大横杆和小横杆是主要受力杆件。剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件,并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件。(3)构造与搭设要求A、脚手架立杆采用对接扣件连接,相邻两立杆接头应错开不小于50cm,且不在同一步距内。纵向水平杆件接长用对接扣件连接,上下相邻两根纵向水平杆接头错开不小于50cm。同一步内外两根纵向水平杆接头也应错开,并不在同一跨内。B、根据结构实际外形,小横杆伸出外立杆连接点外15cm,离外墙面35㎝。C、脚手架纵向两端和转角处起,在脚手架外侧每隔6m(水平距离)左右用斜杆搭成剪刀撑,自下而上循序连续设置,斜杆用长钢管与脚手架底部成45度至60度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。D、外立杆里侧设1.2m高防护栏杆和18cm高的挡脚板(可用两道水平钢管在外立杆内侧用扣件扣牢)。其内侧设1.8m高密目网,用18#铁丝捆绑两道水平钢管上,外侧全部设置密目网,并同第一步架底捆牢。E、悬挑搭设的脚手架,仍按落地式脚手架的要求,不但有作业层下部的防护,还应在作业层脚手板与建筑物墙体缝隙过大时增加防护,防止人及物的坠落。作业层脚手板与建筑物之间的缝隙采取全封闭,封闭层底刷黄黑漆,间距20cm。F、脚手架与主体结构必须采用刚性连接,不允许采用一顶一拉的柔性连接,连接杆应于墙面垂直,连墙杆与剪力墙预埋铁连接时,砼强度不宜低于15N/mm2才能使用。G、扣件同杆件连接时紧固力在45-55NM范围内,不得低于45NM或高于60NM。H、安全网作防护层必须封挂严密牢靠,密目网用于立网防护,水平防护时必须采用平网,不准用立网代替平网。四、连墙件布置及构造要求:(1)连墙件应采用花排均匀布置,连墙件宜靠近主节点设置,并采用刚性节点,偏离主节点的距离不应大于300mm。(2)连墙件垂直间距、水平间距一般不应大于6m,连墙件必须从底步第一根纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定。(3)当脚手架下部不能设连墙件时可采用抛撑,抛撑应采用通长杆件与脚手架可靠连接,与地面的倾角应在45度至60度之间,连接点中心距主节点的距离不应大于300mm,抛撑在连墙件搭设后方可拆除。(4)连墙件中的连墙杆宜呈水平并垂直于墙面设置,与脚手架连接的一端可稍为下斜,不容许向上翘起。五、剪刀撑与横向支撑的构造要求:(1)每道剪刀撑跨越立柱的根数宜在5-7根之间。每道剪刀撑宽度不应小于4跨,且小于6m,斜杆与地面的倾角宜在45度—60度之间。(2)脚手架必须在外侧立面的两端各设置一道剪刀撑,由底至面连续设置,中间每道剪刀撑的净距不应大于15m。(3)剪刀撑斜面杆的...
