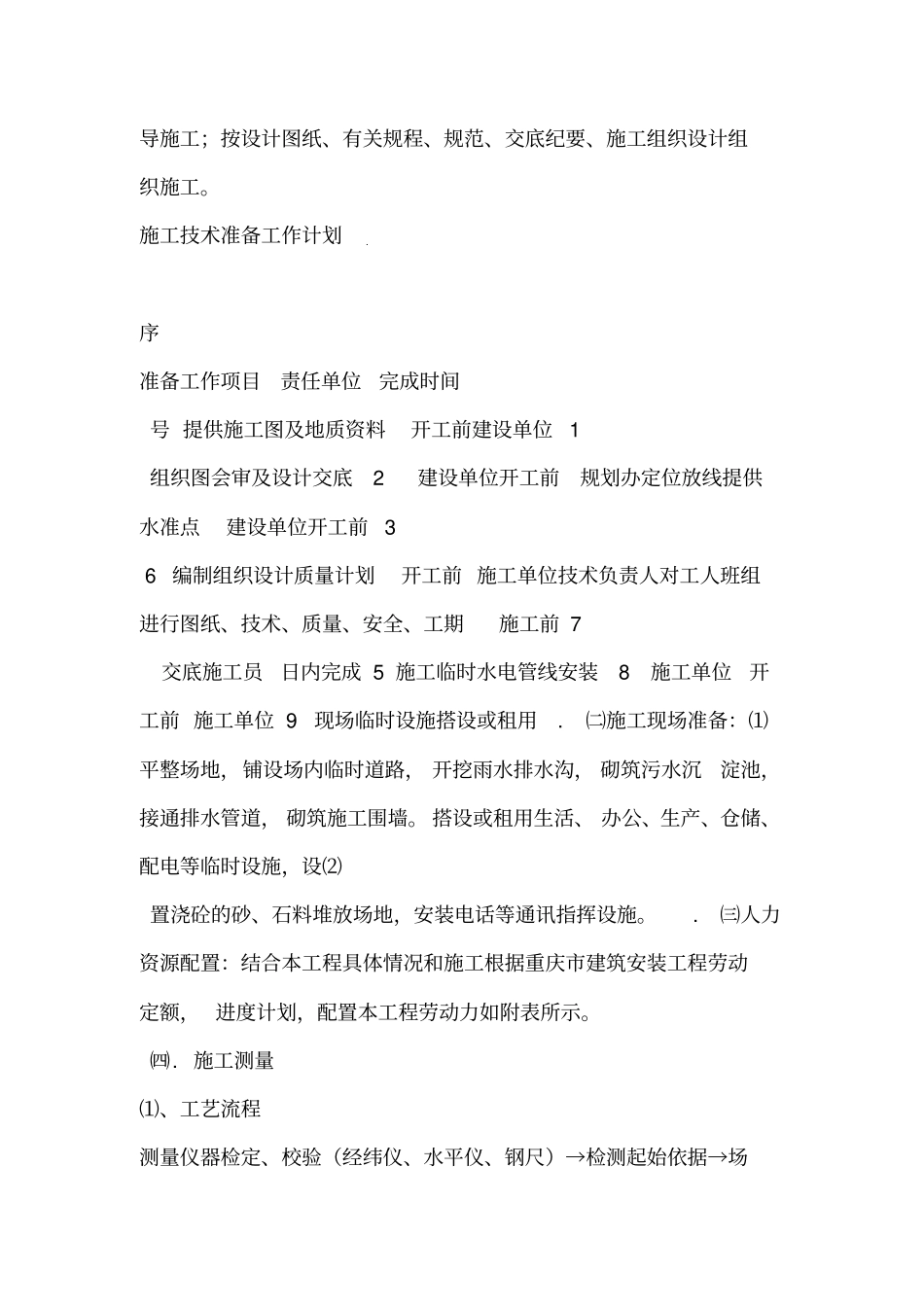

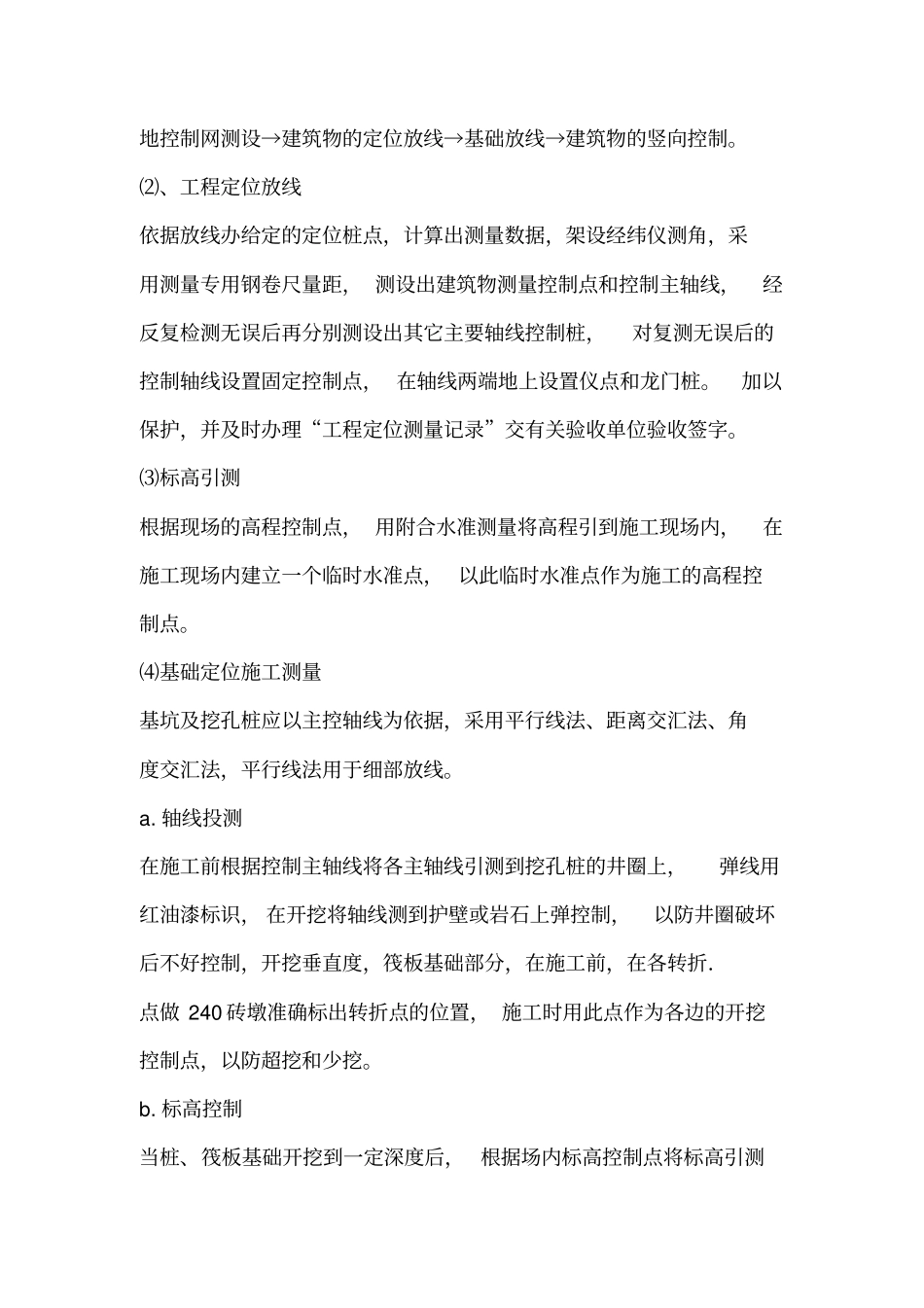

基础工程施工方案一.概况（1）本工程基础采用人工挖孔桩，基础承台梁的方式，总计桩数271根，桩径800-1400，嵌岩深度1600。置于完整的基岩中，设计要求桩端基岩天然单轴抗压强度标准值≥6.4Mpa。（2）基础砼强度等级:桩C、基础粱为C，砼保护层厚度连系3025粱35㎜、挡墙25mm、桩身50mm、筏板40mm。对墙在基顶～建筑地坪标高段、临土（岩）侧，应将墙外边另加10mm砼保护层，主筋位置不变。（3）桩周非岩石情况下，采用C15砼浇筑护壁（如是岩石，可取消护壁）。（4）桩、连系粱采取原槽浇注砼。连系梁地槽底部用C10砼作找平垫层（100㎜）。（5）桩、连系梁钢筋采用Ⅰ、Ⅱ级钢筋。二.施工准备㈠、技术准备：认真学习相关规定、规范、标准，认真熟悉设计施工图纸，理解并掌握设计意图，组织土建、水电等专业配套的技术交底，由建设单位、监理单位、设计单位、施工单位共同研究并确定施工案和完善配套设计，做出技术交底纪要，按设计图，有关规范、规程及交底纪要编制详尽的、切实可行的施工组织设计，以便于施工过程中有施工方案可依、有施工方案可循；用施工组织设计的精神、监督、督促、指．导施工；按设计图纸、有关规程、规范、交底纪要、施工组织设计组织施工。施工技术准备工作计划序准备工作项目责任单位完成时间号提供施工图及地质资料开工前建设单位1组织图会审及设计交底2建设单位开工前规划办定位放线提供水准点建设单位开工前36编制组织设计质量计划开工前施工单位技术负责人对工人班组进行图纸、技术、质量、安全、工期施工前7交底施工员日内完成5施工临时水电管线安装8施工单位开工前施工单位9现场临时设施搭设或租用.㈡施工现场准备：⑴平整场地，铺设场内临时道路，开挖雨水排水沟，砌筑污水沉淀池，接通排水管道，砌筑施工围墙。搭设或租用生活、办公、生产、仓储、配电等临时设施，设⑵置浇砼的砂、石料堆放场地，安装电话等通讯指挥设施。.㈢人力资源配置：结合本工程具体情况和施工根据重庆市建筑安装工程劳动定额，进度计划，配置本工程劳动力如附表所示。㈣.施工测量⑴、工艺流程测量仪器检定、校验（经纬仪、水平仪、钢尺）→检测起始依据→场地控制网测设→建筑物的定位放线→基础放线→建筑物的竖向控制。⑵、工程定位放线依据放线办给定的定位桩点，计算出测量数据，架设经纬仪测角，采用测量专用钢卷尺量距，测设出建筑物测量控制点和控制主轴线，经反复检测无误后再分别测设出其它主要轴线控制桩，对复测无误后的控制轴线设置固定控制点，在轴线两端地上设置仪点和龙门桩。加以保护，并及时办理“工程定位测量记录”交有关验收单位验收签字。⑶标高引测根据现场的高程控制点，用附合水准测量将高程引到施工现场内，在施工现场内建立一个临时水准点，以此临时水准点作为施工的高程控制点。⑷基础定位施工测量基坑及挖孔桩应以主控轴线为依据，采用平行线法、距离交汇法、角度交汇法，平行线法用于细部放线。a.轴线投测在施工前根据控制主轴线将各主轴线引测到挖孔桩的井圈上，弹线用红油漆标识，在开挖将轴线测到护壁或岩石上弹控制，以防井圈破坏后不好控制，开挖垂直度，筏板基础部分，在施工前，在各转折．点做240砖墩准确标出转折点的位置，施工时用此点作为各边的开挖控制点，以防超挖和少挖。b.标高控制当桩、筏板基础开挖到一定深度后，根据场内标高控制点将标高引测到各桩，筏板独立柱基的护壁或基坑岩石上，用红油漆作醒目的三角形标记，并注明标高位置，以控制开挖的深度。⑸、测量偏差控制a.测量放线工作实行复核制，所有轴线要闭合测量，闭合差≤5mm，否则应重测或调整闭合差，复测后要有完整的测量记录，并交技术负责人签字。b.每次投测前,将仪器作一次严格检验,防止因仪器本身的缺陷造成测量误差,轴线交角精度要求180°±10〃和90°±6〃，距离精度±5mm。c.为避免施工过程中对施工控制网的影响，须把各主轴线标志桩引测至施工影响区域外且有利于保存和使用的地方，并设置半永久性桩点。d.为确保轴线控制网的测量精度,放样后的主控轴线点位,必须进行检测。三基础施工本工程基础采用人工挖孔嵌岩桩基，筒体采用筏板基础，其施工方法如下：㈠、...
