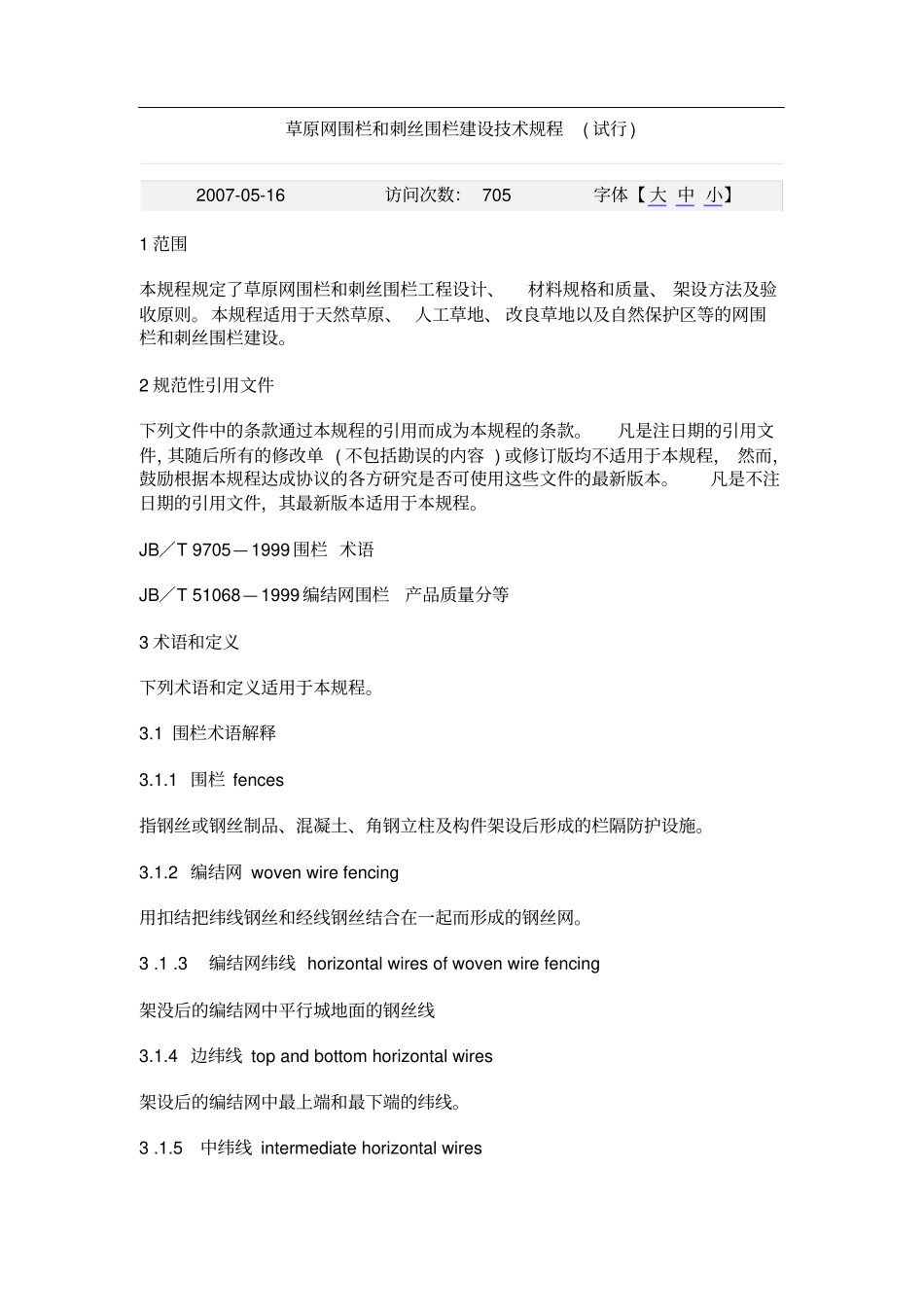

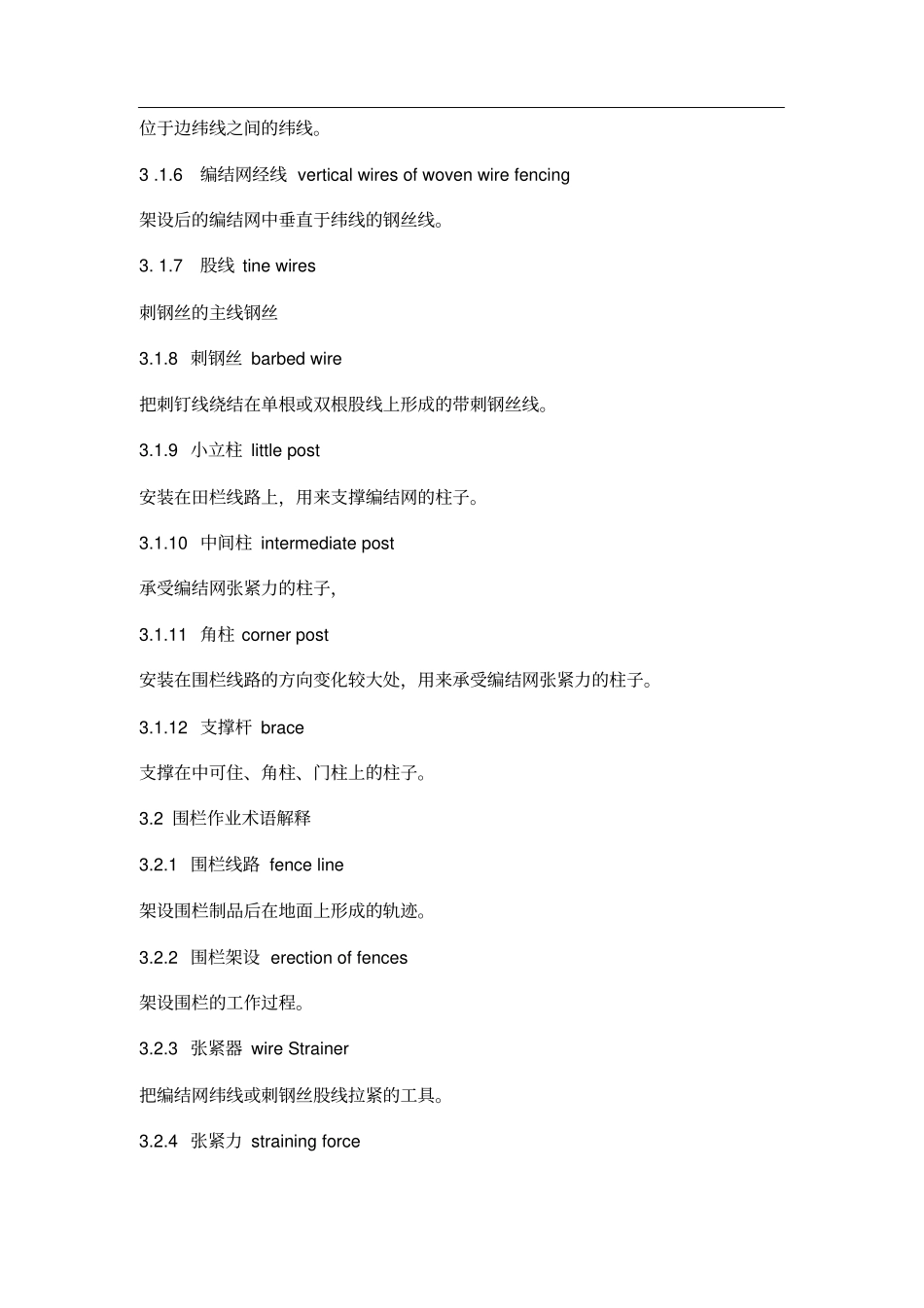

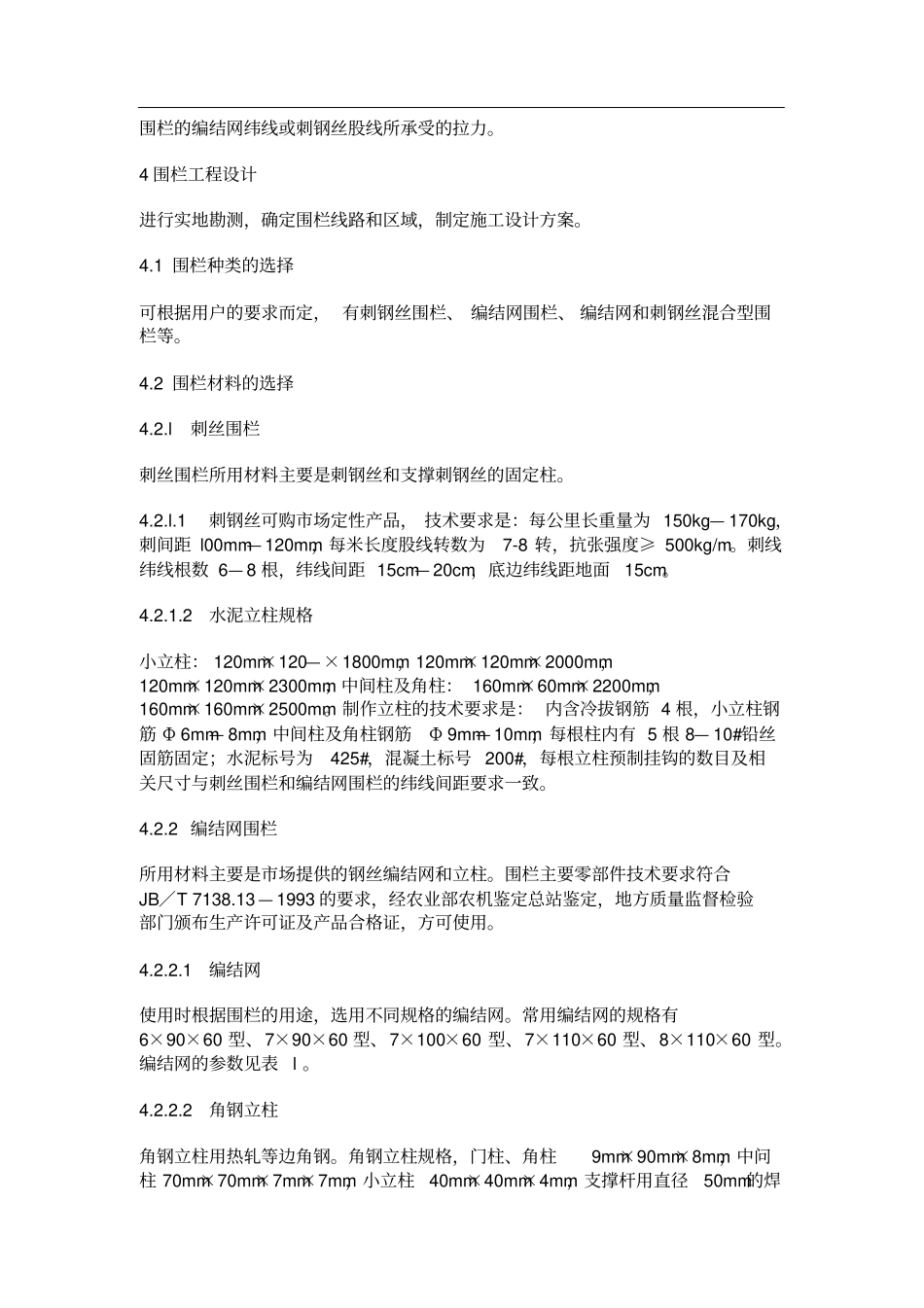

草原网围栏和刺丝围栏建设技术规程(试行)2007-05-16访问次数：705字体【大中小】1范围本规程规定了草原网围栏和刺丝围栏工程设计、材料规格和质量、架设方法及验收原则。本规程适用于天然草原、人工草地、改良草地以及自然保护区等的网围栏和刺丝围栏建设。2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。JB／T9705—1999围栏术语JB／T51068—1999编结网围栏产品质量分等3术语和定义下列术语和定义适用于本规程。3.1围栏术语解释3.1.1围栏fences指钢丝或钢丝制品、混凝土、角钢立柱及构件架设后形成的栏隔防护设施。3.1.2编结网wovenwirefencing用扣结把纬线钢丝和经线钢丝结合在一起而形成的钢丝网。3.1.3编结网纬线horizontalwiresofwovenwirefencing架没后的编结网中平行城地面的钢丝线3.1.4边纬线topandbottomhorizontalwires架设后的编结网中最上端和最下端的纬线。3.1.5中纬线intermediatehorizontalwires位于边纬线之间的纬线。3.1.6编结网经线verticalwiresofwovenwirefencing架设后的编结网中垂直于纬线的钢丝线。3.1.7股线tinewires刺钢丝的主线钢丝3.1.8刺钢丝barbedwire把刺钉线绕结在单根或双根股线上形成的带刺钢丝线。3.1.9小立柱littlepost安装在田栏线路上，用来支撑编结网的柱子。3.1.10中间柱intermediatepost承受编结网张紧力的柱子，3.1.11角柱cornerpost安装在围栏线路的方向变化较大处，用来承受编结网张紧力的柱子。3.1.12支撑杆brace支撑在中可住、角柱、门柱上的柱子。3.2围栏作业术语解释3.2.1围栏线路fenceline架设围栏制品后在地面上形成的轨迹。3.2.2围栏架设erectionoffences架设围栏的工作过程。3.2.3张紧器wireStrainer把编结网纬线或刺钢丝股线拉紧的工具。3.2.4张紧力strainingforce围栏的编结网纬线或刺钢丝股线所承受的拉力。4围栏工程设计进行实地勘测，确定围栏线路和区域，制定施工设计方案。4.1围栏种类的选择可根据用户的要求而定，有刺钢丝围栏、编结网围栏、编结网和刺钢丝混合型围栏等。4.2围栏材料的选择4.2.l刺丝围栏刺丝围栏所用材料主要是刺钢丝和支撑刺钢丝的固定柱。4.2.l.1刺钢丝可购市场定性产品，技术要求是：每公里长重量为150kg—170kg，刺间距l00mm—120mm，每米长度股线转数为7-8转，抗张强度≥500kg/m。刺线纬线根数6—8根，纬线间距15cm—20cm，底边纬线距地面15cm。4.2.1.2水泥立柱规格小立柱：120mm×120—×1800mm，120mm×120mm×2000mm，120mm×120mm×2300mm；中间柱及角柱：160mm×60mm×2200mm，160mm×160mm×2500mm。制作立柱的技术要求是：内含冷拔钢筋4根，小立柱钢筋Φ6mm—8mm，中间柱及角柱钢筋Φ9mm—10mm，每根柱内有5根8—10#铅丝固筋固定；水泥标号为425#，混凝土标号200#，每根立柱预制挂钩的数目及相关尺寸与刺丝围栏和编结网围栏的纬线间距要求一致。4.2.2编结网围栏所用材料主要是市场提供的钢丝编结网和立柱。围栏主要零部件技术要求符合JB／T7138.13—1993的要求，经农业部农机鉴定总站鉴定，地方质量监督检验部门颁布生产许可证及产品合格证，方可使用。4.2.2.1编结网使用时根据围栏的用途，选用不同规格的编结网。常用编结网的规格有6×90×60型、7×90×60型、7×100×60型、7×110×60型、8×110×60型。编结网的参数见表l。4.2.2.2角钢立柱角钢立柱用热轧等边角钢。角钢立柱规格，门柱、角柱9mm×90mm×8mm，中问柱70mm×70mm×7mm×7mm，小立柱40mm×40mm×4mm，支撑杆用直径50mm的焊管。在潮湿地区使用角钢，应喷涂防锈漆。表1编结网围栏规格与基本参数单位：mm规格纬线根数网宽间距经线间距钢丝公称直径自上而下相邻两纬线间距边纬线中纬线经线8×110×60型811006002.8，2.5，2.5200，180，1880，150，130，130，1307×110×60型71100600200，200，180，180，180，1607×100×60型71000600150，180，180，180，160，l507×900×60型7900600180...
