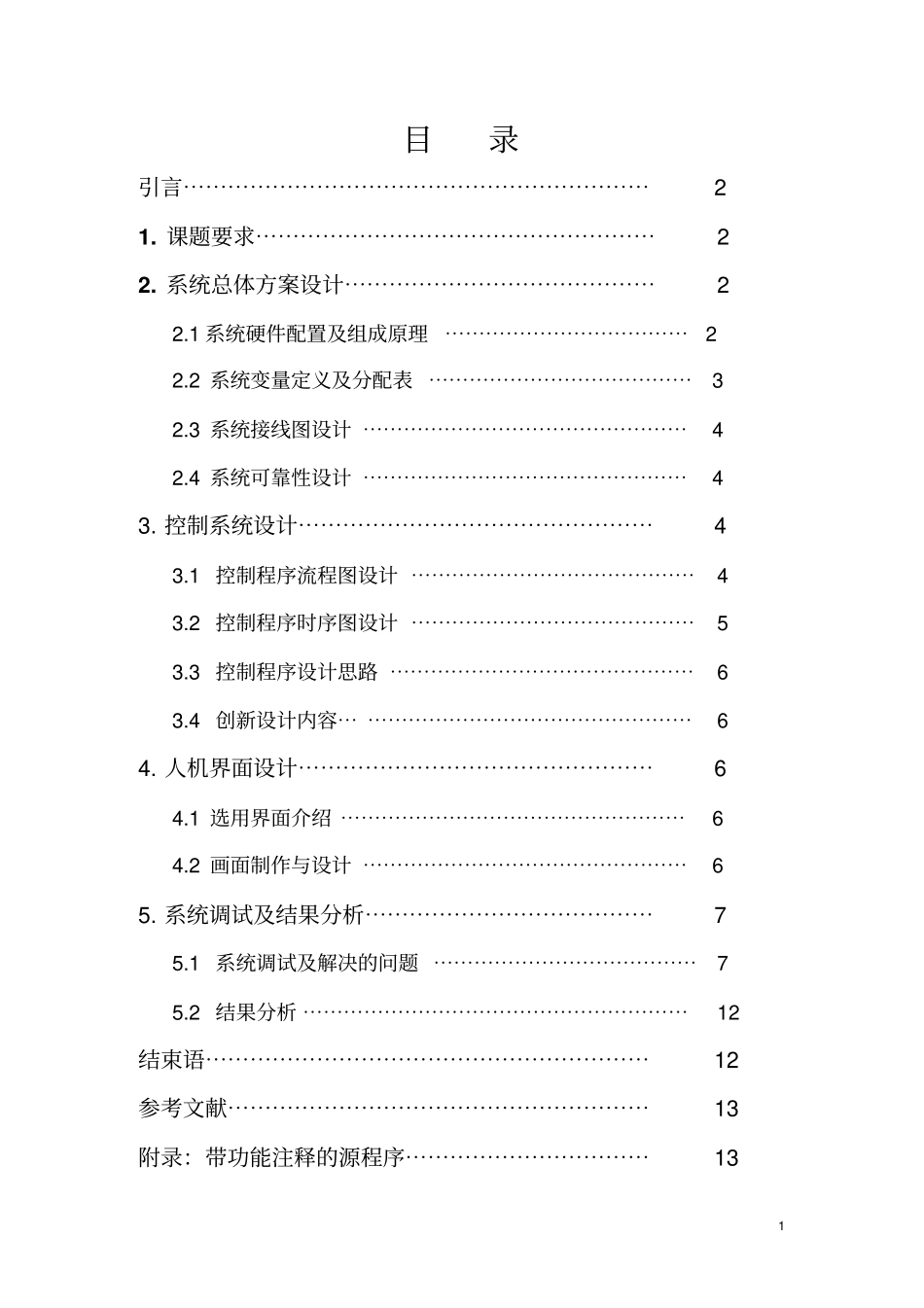

中南民族大学计算机科学学院课程创新设计大赛设计题目八层电梯楼层定位及显示系统设计年级专业2011级自动化指导教师陈勉樊金荣2014年9月20日1目录引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.课题要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.系统总体方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.1系统硬件配置及组成原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.2系统变量定义及分配表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.3系统接线图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.4系统可靠性设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.控制系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.1控制程序流程图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.2控制程序时序图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.3控制程序设计思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.4创新设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.人机界面设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.1选用界面介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.2画面制作与设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65.系统调试及结果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75.1系统调试及解决的问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75.2结果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13附录：带功能注释的源程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132八层电梯楼层定位及显示系统设计引言随着微处理器、计算机和数字通讯技术的飞速发展，计算机控制已经扩展到了几乎所有的工业领域。当前用于工业控制的计算机可以分为几类，例如可编程序控制器、基于PC总线的工业控制计算机、基于单片机的测控装置、用于模拟量闭环控制的可编程序调节器、集散控制系统和现场总线控制系统等。现代社会要求制造业对市场需求做出迅速反应，生产出小批量、多品种、多规格、低成本和高质量的产品。为了满足这一需求，生产设备和自动生产线的控制系统具有极高的可靠性和灵活性，可编程序控制器正是顺着这一要求出现的，它是以微处理器为基础的通用工业控制装置。PLC的应用方面广、功能强大、使用方便，是当代工业自动化的主要设备之一。PLC已经广泛的应用在各种机械设备和生产过程的自动控。控制系统中，PLC也应用在其他领域，例如民用和家庭自动化的应用也得到了迅速的发展。本次设计八层电梯楼层定位及显示系统，就是对PLC的应用的一个方面。1.课题要求设计目的：（1）根据各楼层行程开关的状态，确定轿厢所在楼层；（2）用九段LED数码管作十进制楼层位置显示。设计内容：（1）确定输入/输出设备；（2）九段码编码示意图、真值表、I/O编址；（3）PLCI/O点分配，并绘制I/O接线图以及其他外部硬件图；（4）绘制系统功能表图：设计梯形图和人机界面并调试运行并模拟调试；（5）整理技术资料，编写使用说明书。2.系统总体方案设计2.1系统硬件配置及组成原理九段数码管编码示意图：3九段数码管编码示意图2.2系统变量定义及分配表真值表：abcdefghi数字2.0000000001112.0111011010022.0211110010032.0300000111142.0410110110052.0510111110062.0611100000072.0711111110084I/O表：输入输出0.00起动按钮1.00a数码管0.01停止按钮1.01b数码管2.001楼行程开关1.02c数码管2.012楼行程开关1.03d数码管2.023楼行程开关1.04e数码管2.034楼行程开关1.05f数码管2.045楼行程开关1.06g数码管2.056楼行程开关1.07h数码管2.067楼行程开关1.08i数码管2.078楼行程开关2.3系统接线图设计2.4系统可靠性设计设有紧急停止按钮，以防紧急情况的发生。各楼层之间的状态互锁以保证程序安全、准确的运行。3.控制系统设计3.1控制程序流程图设计下面是八层八层电梯楼层定位及显示系统设计的控制程序流程图：PLC1.000.001.010.012.001.022.011.032.022.031.042.041.052.052.061.062.071.07COM1.08COMabcdefgai53.2控制程序时序图设计本次课程设计采用简单的互锁功能，没有涉及到时序问题，故没有相应的时序设计图。开始起动1楼行程开关2楼行程开关6楼行程开关3楼行程开关4楼行程开关5楼行程开关7楼行程开关8楼行程开关结束1楼2楼5楼4楼3...
