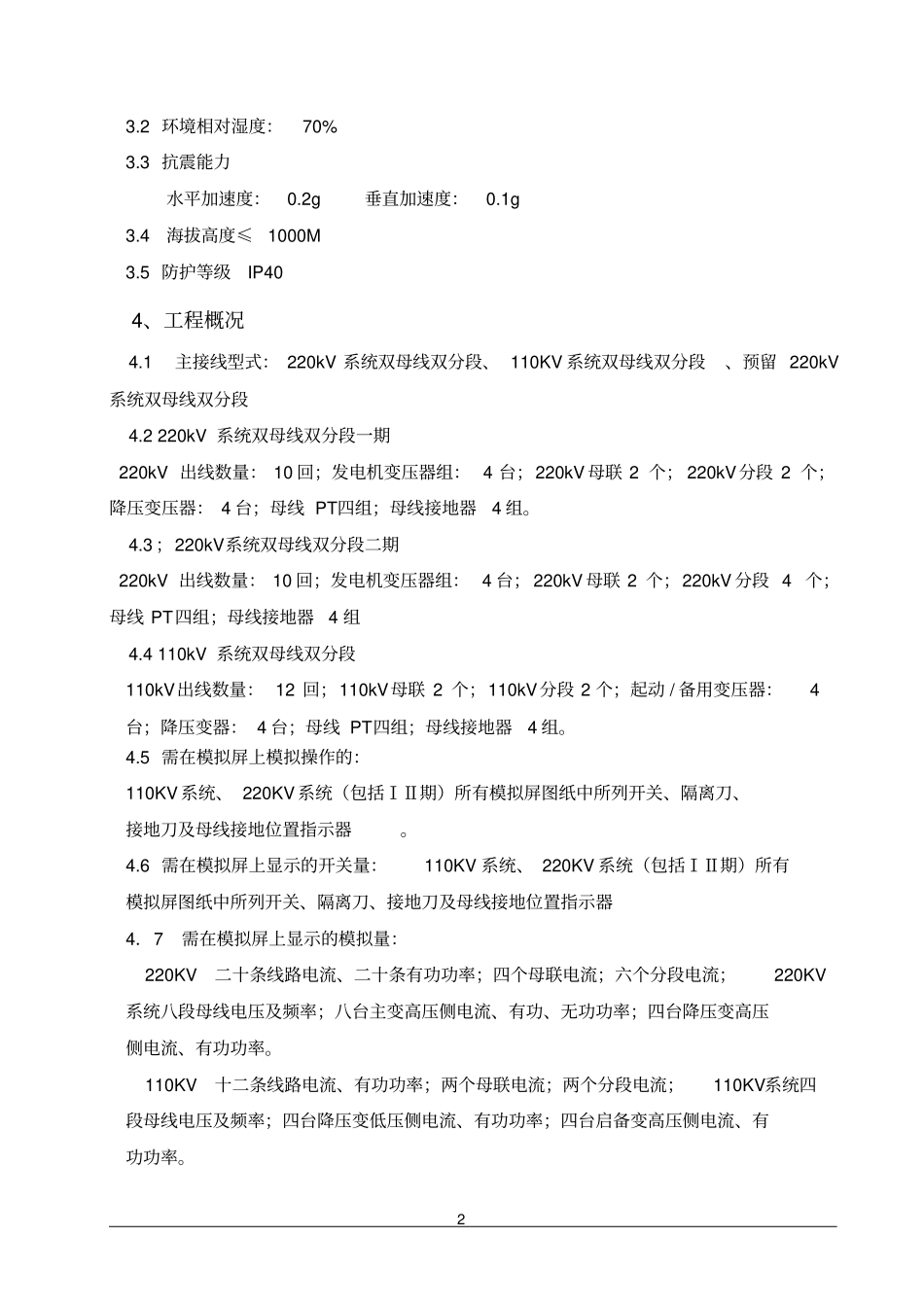

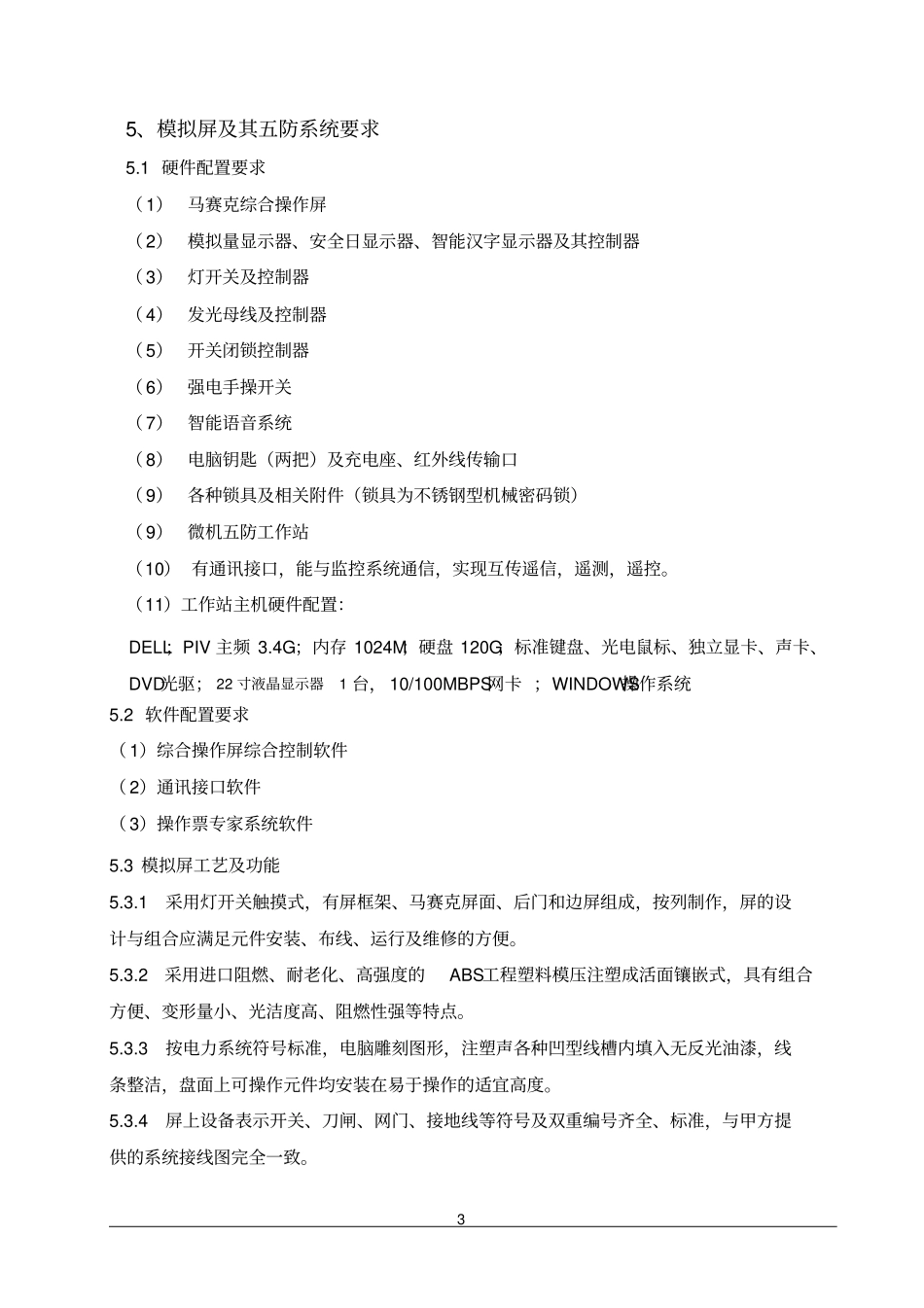

1防误操作模拟屏技术规范书要求1、总则1.1本设备技术规范书适用于配电室中使用的镶嵌式防误操作模拟屏。1.2本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范和工业标准的最优质、最新产品。1.3如果供方没有以书面形式对本技术规范的条文提出异议，则意味着供方提供的设备（或系统）完全符合本技术规范的要求。1.4本设备技术规范所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。1.5本项目为交钥匙工程，供方应全面负责设备各通讯接口的连接及调试工作。2、要求和标准GB/T13730《地区电网数据采集与监控系统通用技术条件》。DL/T687-1999《微机型防止电气误操作装置通用技术条件》。DL411-91《镶嵌式调度模拟屏通用技术条件》。GB11920-89《电站电气部分集中控制装置通用技术条件》。3、运行环境条件3.1周围空气温度最高温度：+40C最低温度：-5C23.2环境相对湿度：70%3.3抗震能力水平加速度：0.2g垂直加速度：0.1g3.4海拔高度≤1000M3.5防护等级IP404、工程概况4.1主接线型式：220kV系统双母线双分段、110KV系统双母线双分段、预留220kV系统双母线双分段4.2220kV系统双母线双分段一期220kV出线数量：10回；发电机变压器组：4台；220kV母联2个；220kV分段2个；降压变压器：4台；母线PT四组；母线接地器4组。4.3；220kV系统双母线双分段二期220kV出线数量：10回；发电机变压器组：4台；220kV母联2个；220kV分段4个；母线PT四组；母线接地器4组4.4110kV系统双母线双分段110kV出线数量：12回；110kV母联2个；110kV分段2个；起动/备用变压器：4台；降压变器：4台；母线PT四组；母线接地器4组。4.5需在模拟屏上模拟操作的：110KV系统、220KV系统（包括ⅠⅡ期）所有模拟屏图纸中所列开关、隔离刀、接地刀及母线接地位置指示器。4.6需在模拟屏上显示的开关量：110KV系统、220KV系统（包括ⅠⅡ期）所有模拟屏图纸中所列开关、隔离刀、接地刀及母线接地位置指示器4．7需在模拟屏上显示的模拟量：220KV二十条线路电流、二十条有功功率；四个母联电流；六个分段电流；220KV系统八段母线电压及频率；八台主变高压侧电流、有功、无功功率；四台降压变高压侧电流、有功功率。110KV十二条线路电流、有功功率；两个母联电流；两个分段电流；110KV系统四段母线电压及频率；四台降压变低压侧电流、有功功率；四台启备变高压侧电流、有功功率。35、模拟屏及其五防系统要求5.1硬件配置要求（1）马赛克综合操作屏（2）模拟量显示器、安全日显示器、智能汉字显示器及其控制器（3）灯开关及控制器（4）发光母线及控制器（5）开关闭锁控制器（6）强电手操开关（7）智能语音系统（8）电脑钥匙（两把）及充电座、红外线传输口（9）各种锁具及相关附件（锁具为不锈钢型机械密码锁）（9）微机五防工作站（10）有通讯接口，能与监控系统通信，实现互传遥信，遥测，遥控。（11）工作站主机硬件配置：DELL；PIV主频3.4G；内存1024M；硬盘120G；标准键盘、光电鼠标、独立显卡、声卡、DVD光驱；22寸液晶显示器1台，10/100MBPS网卡；WINDOWS操作系统5.2软件配置要求（1）综合操作屏综合控制软件（2）通讯接口软件（3）操作票专家系统软件5.3模拟屏工艺及功能5.3.1采用灯开关触摸式，有屏框架、马赛克屏面、后门和边屏组成，按列制作，屏的设计与组合应满足元件安装、布线、运行及维修的方便。5.3.2采用进口阻燃、耐老化、高强度的ABS工程塑料模压注塑成活面镶嵌式，具有组合方便、变形量小、光洁度高、阻燃性强等特点。5.3.3按电力系统符号标准，电脑雕刻图形，注塑声各种凹型线槽内填入无反光油漆，线条整洁，盘面上可操作元件均安装在易于操作的适宜高度。5.3.4屏上设备表示开关、刀闸、网门、接地线等符号及双重编号齐全、标准，与甲方提供的系统接线图完全一致。45.3.5屏上的图形按电力系统符号标准，线条及符号颜色按照JB611-84中规定的电压等级标准执行。5.3.6工控主机、汉字显示器、灯开关控制器、数码显示器、强电手操开关、同步表、安全日计数器及传输口等均装设在模拟屏上，屏后所有电流、电压端子均采用凤凰端...
