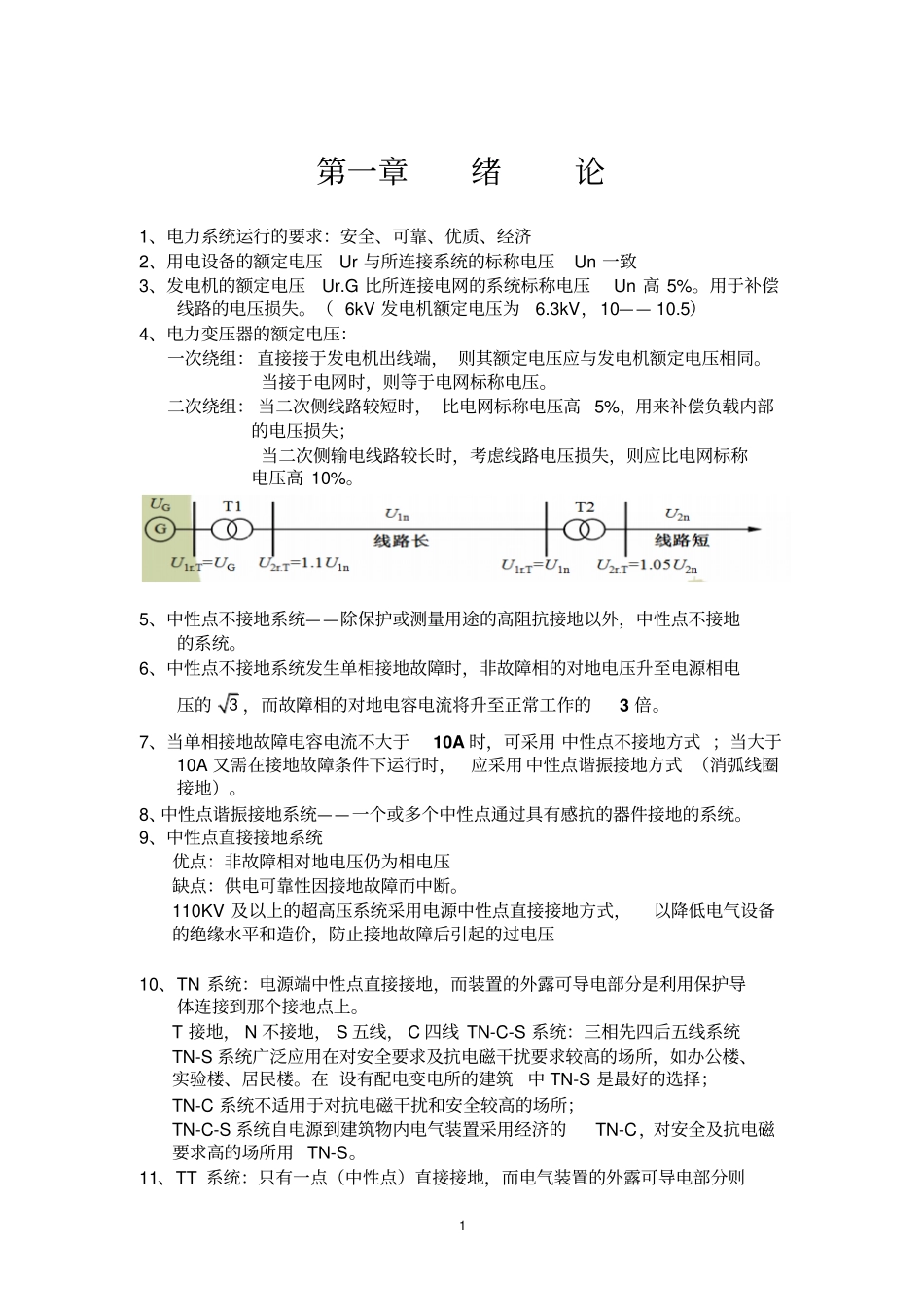

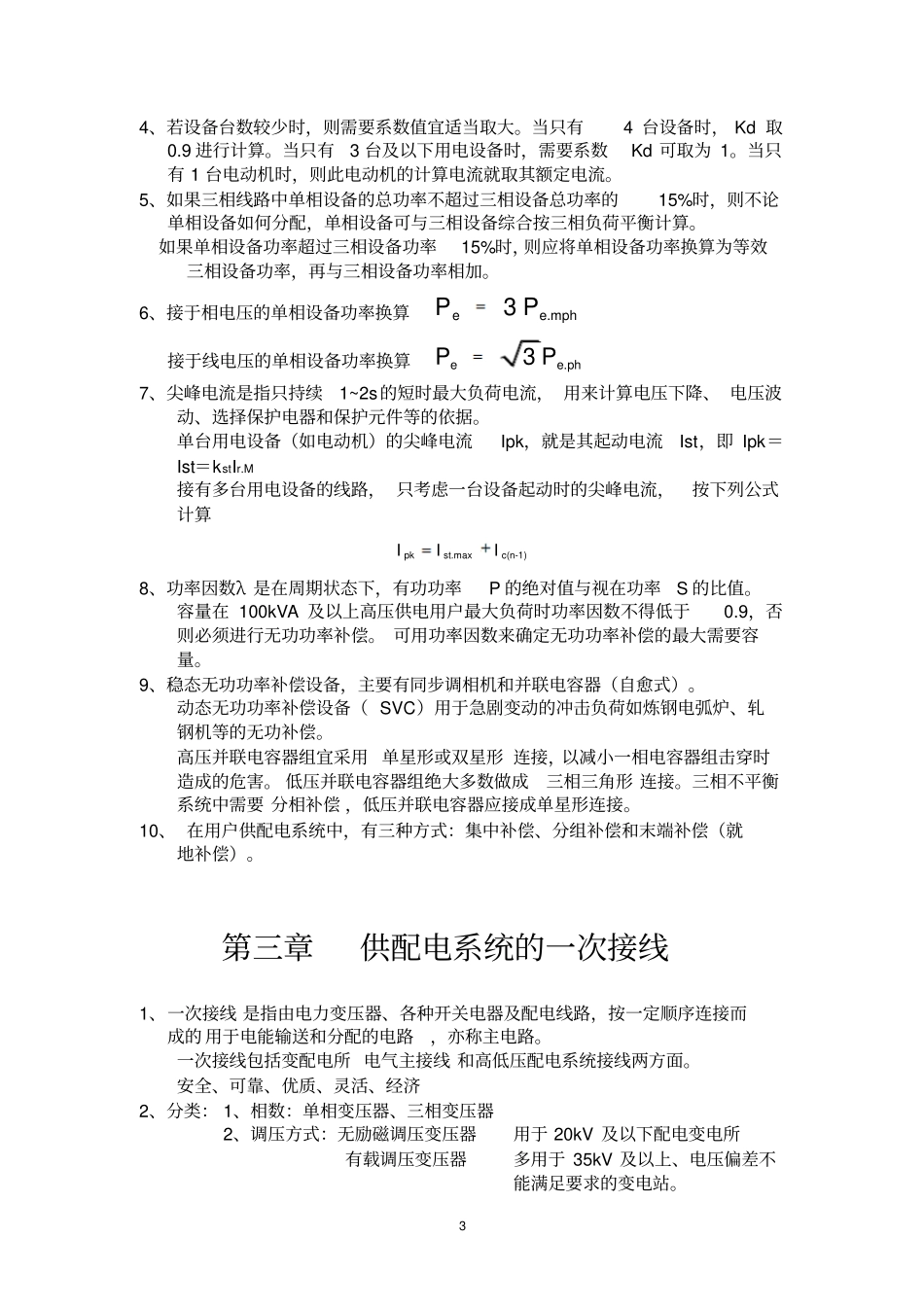

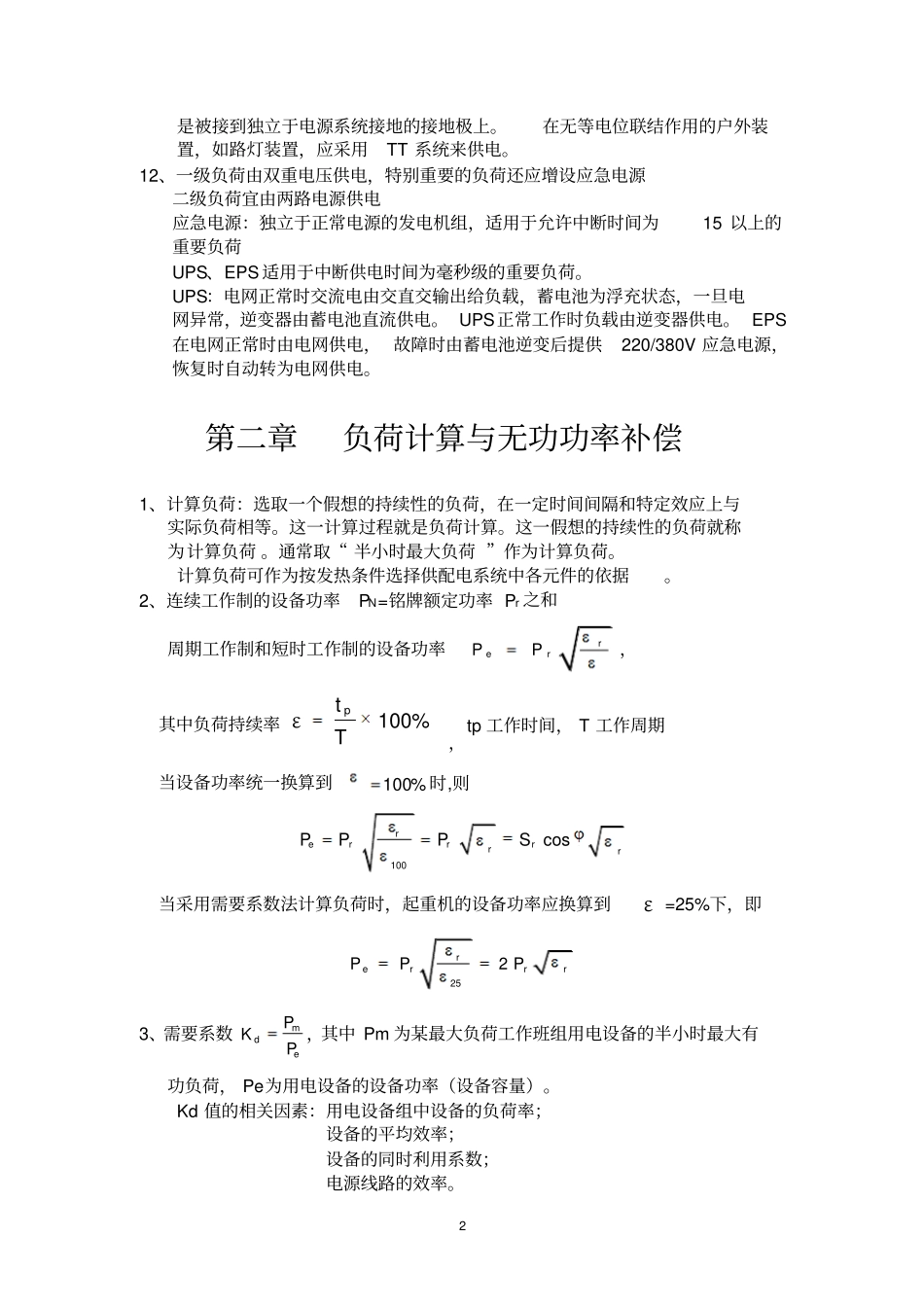

1第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。用于补偿线路的电压损失。（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。当接于电网时，则等于电网标称电压。二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电压的3，而故障相的对地电容电流将升至正常工作的3倍。7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则2是被接到独立于电源系统接地的接地极上。在无等电位联结作用的户外装置，如路灯装置，应采用TT系统来供电。12、一级负荷由双重电压供电，特别重要的负荷还应增设应急电源二级负荷宜由两路电源供电应急电源：独立于正常电源的发电机组，适用于允许中断时间为15以上的重要负荷UPS、EPS适用于中断供电时间为毫秒级的重要负荷。UPS：电网正常时交流电由交直交输出给负载，蓄电池为浮充状态，一旦电网异常，逆变器由蓄电池直流供电。UPS正常工作时负载由逆变器供电。EPS在电网正常时由电网供电，故障时由蓄电池逆变后提供220/380V应急电源，恢复时自动转为电网供电。第二章负荷计算与无功功率补偿1、计算负荷：选取一个假想的持续性的负荷，在一定时间间隔和特定效应上与实际负荷相等。这一计算过程就是负荷计算。这一假想的持续性的负荷就称为计算负荷。通常取“半小时最大负荷”作为计算负荷。计算负荷可作为按发热条件选择供配电系统中各元件的依据。2、连续工作制的设备功率PN=铭牌额定功率Pr之和周期工作制和短时工作制的设备功率rrePP，其中负荷持续率pε100%tT，tp工作时间，T工作周期当设备功率统一换算到100%时,则rerrrrr100cosPPPS当采用需要系数法计算负荷时，起重机的设备功率应换算到ε=25%下，即rerrr252PPP3、需要系数mdePKP，其中Pm为某最大负荷工作班组用电设备的半小时最大有功负荷，Pe为用电设备的设备功率（设备容量）。Kd值的相关因素：用电设备组中设备的负荷率；设备的平均效率；设备的同时利用系数；电源线路的效率。34、若设备台数较少时，则需要系数值宜适当取大。当只有4台设备时，Kd取0.9进行计算。当只有3台及以下用电设备时，需要系数Kd可取为1。当只有1台电动机时，则此电动机的计算电流就取其额定电流。5、如果三相线路中单相设备的总功率不超过三相设备总功率的15%时，则不论单相设备如何分配，单相设备可与三相设备综合按三相负荷平衡计算。如果单相设备功率超过三相设备功率15%时，则应将单相设备功率换算为等效三相设备功率，再与三相设备功率相加。6、接于相电压的单相设备功率换算ee.mph3PP接于线电压的单相设备功率换算ee.ph3PP7、尖峰电流是指只持续1...
