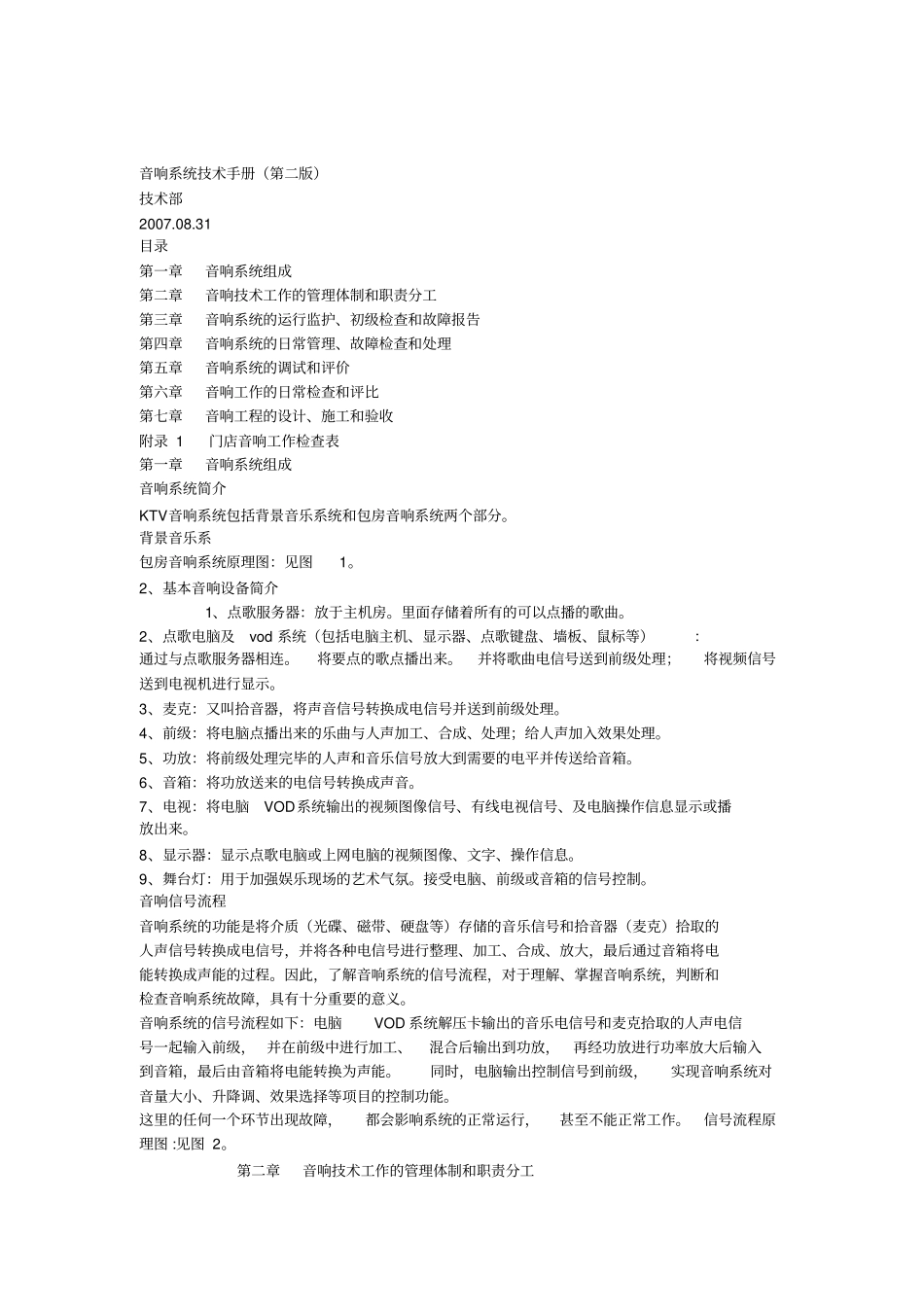

音响系统技术手册（第二版）技术部2007.08.31目录第一章音响系统组成第二章音响技术工作的管理体制和职责分工第三章音响系统的运行监护、初级检查和故障报告第四章音响系统的日常管理、故障检查和处理第五章音响系统的调试和评价第六章音响工作的日常检查和评比第七章音响工程的设计、施工和验收附录1门店音响工作检查表第一章音响系统组成音响系统简介KTV音响系统包括背景音乐系统和包房音响系统两个部分。背景音乐系包房音响系统原理图：见图1。2、基本音响设备简介1、点歌服务器：放于主机房。里面存储着所有的可以点播的歌曲。2、点歌电脑及vod系统（包括电脑主机、显示器、点歌键盘、墙板、鼠标等）：通过与点歌服务器相连。将要点的歌点播出来。并将歌曲电信号送到前级处理；将视频信号送到电视机进行显示。3、麦克：又叫拾音器，将声音信号转换成电信号并送到前级处理。4、前级：将电脑点播出来的乐曲与人声加工、合成、处理；给人声加入效果处理。5、功放：将前级处理完毕的人声和音乐信号放大到需要的电平并传送给音箱。6、音箱：将功放送来的电信号转换成声音。7、电视：将电脑VOD系统输出的视频图像信号、有线电视信号、及电脑操作信息显示或播放出来。8、显示器：显示点歌电脑或上网电脑的视频图像、文字、操作信息。9、舞台灯：用于加强娱乐现场的艺术气氛。接受电脑、前级或音箱的信号控制。音响信号流程音响系统的功能是将介质（光碟、磁带、硬盘等）存储的音乐信号和拾音器（麦克）拾取的人声信号转换成电信号，并将各种电信号进行整理、加工、合成、放大，最后通过音箱将电能转换成声能的过程。因此，了解音响系统的信号流程，对于理解、掌握音响系统，判断和检查音响系统故障，具有十分重要的意义。音响系统的信号流程如下：电脑VOD系统解压卡输出的音乐电信号和麦克拾取的人声电信号一起输入前级，并在前级中进行加工、混合后输出到功放，再经功放进行功率放大后输入到音箱，最后由音箱将电能转换为声能。同时，电脑输出控制信号到前级，实现音响系统对音量大小、升降调、效果选择等项目的控制功能。这里的任何一个环节出现故障，都会影响系统的正常运行，甚至不能正常工作。信号流程原理图:见图2。第二章音响技术工作的管理体制和职责分工音响是KTV企业的主要产品和重要工作内容，公司对音响技术工作实行从服务一线——→店内音控室——→公司技术部的三级管理体制。各级工作人员各司其职、各负其责，对音响技术工作形成全方位的覆盖。1、服务一线工作人员（服务员和班组长）：熟练掌握包房音响系统的基本使用和操作方法；及时解决客人在消费过程中遇到的音响使用方面的问题；及时发现各包房音响系统故障和问题并上报音控室。2、店长及店长助理：组织员工学习音响知识，强化员工音响服务技能；营运过程中指导员工做好音响服务工作，处理客人对音响投诉；发现、记录、总结音响运营过程中存在的普遍性问题，汇总客人对音响的建议和意见，并及时上报有关部门。3、音控室工作人员：音响设备日常运行管理和检查；处理一般性音响故障；发现、记录、总结普遍性问题和重大疑难故障并上报技术部。讲授音响相关知识和技术、培训相关工作人员；负责组织音响工程升级改造施工。4、技术部工作人员：音响系统调试与评测；日常新发、重大、疑难故障处理；研发音响设备、设计音响方案和指导音响工程施工；讲授音响相关知识和技术、培训相关工作人员；统一指导各门店音响业务技术性工作，监督检查各门店音响工作并作评比。第三章音响系统的运行监护、初级检查和故障报告1、一线工作人员对音响系统的初步检查（1）、一线工作人员应该熟练掌握房间内音响系统的功能硬件方面：a、熟悉点歌键盘，墙板、鼠标各个功能键的作用。能做到熟练调节音乐的音量大小，音乐的升调、降调；麦克的音量大小，四种音效的切换和选择；熟练使用切歌，暂停，翻页，优先、删除、点歌等功能键。b、熟练开启、关闭电视并切换视频画面，熟练使用电视遥控器。软件方面：熟悉vod点歌系统界面和各功能菜单。能熟练使用“拼音点歌”、“歌星点歌”等点歌方法；能从已点歌界面对已点歌曲进行优先播放某首歌或删...
