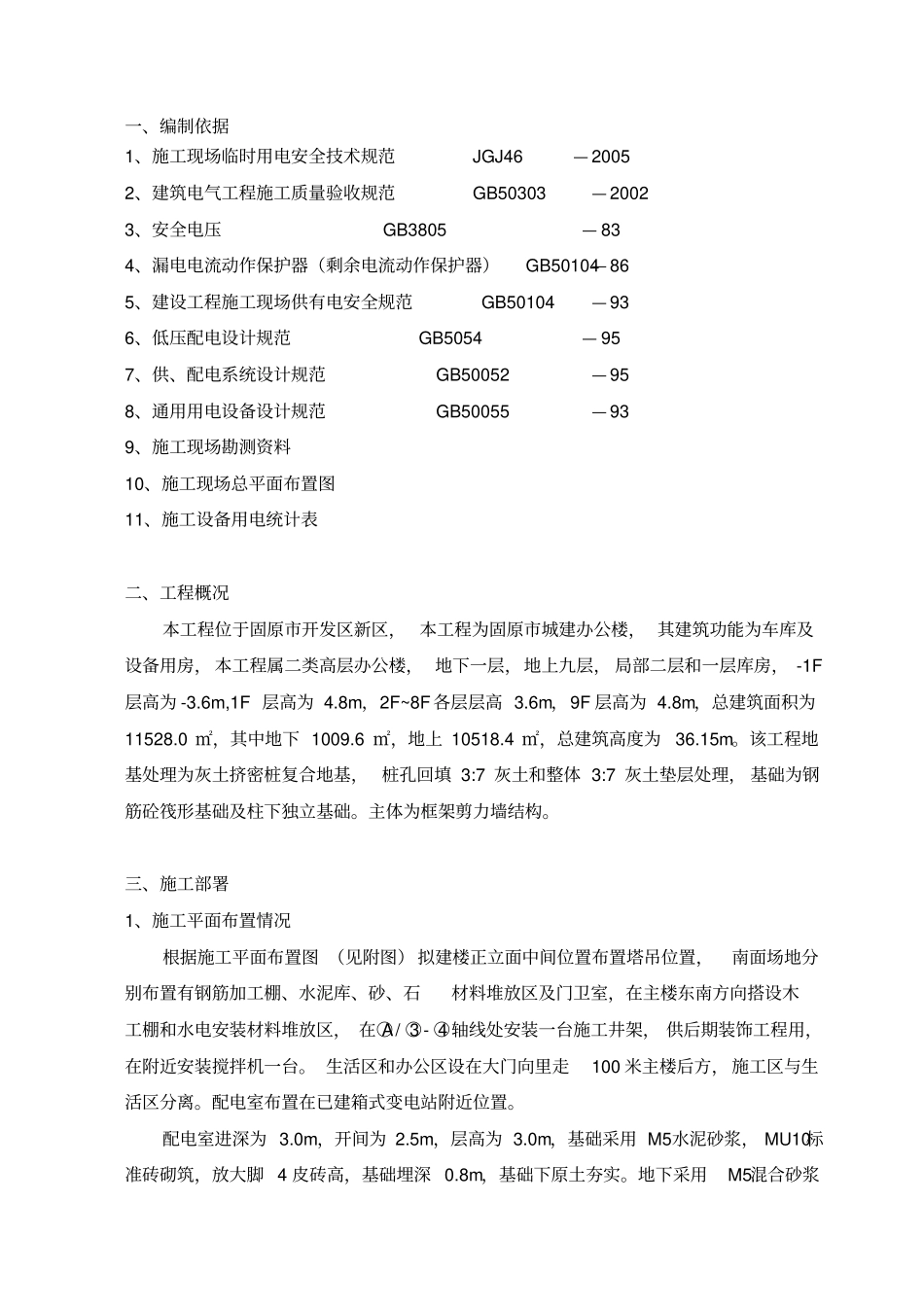

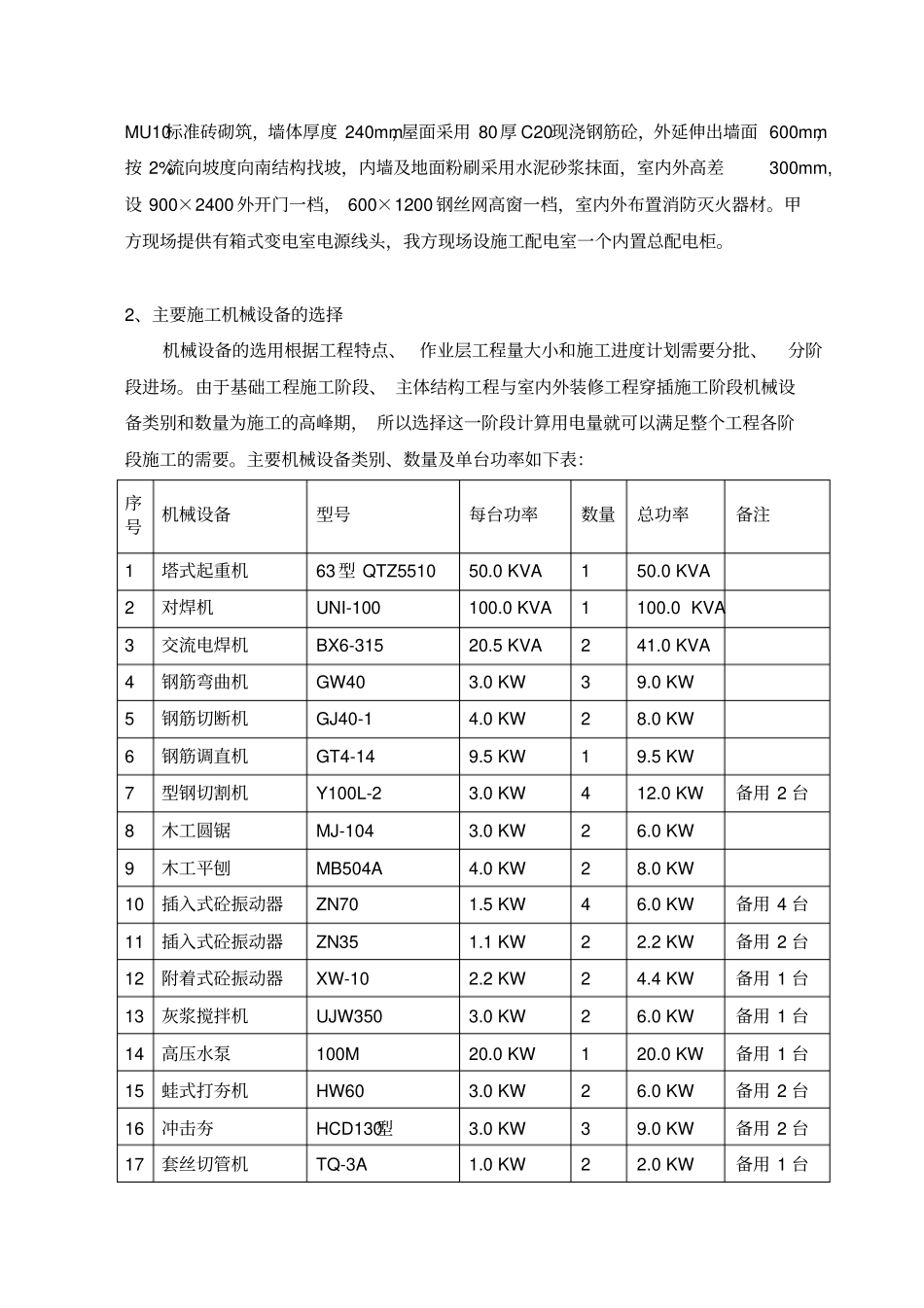

一、编制依据1、施工现场临时用电安全技术规范JGJ46—20052、建筑电气工程施工质量验收规范GB50303—20023、安全电压GB3805—834、漏电电流动作保护器（剩余电流动作保护器）GB50104—865、建设工程施工现场供有电安全规范GB50104—936、低压配电设计规范GB5054—957、供、配电系统设计规范GB50052—958、通用用电设备设计规范GB50055—939、施工现场勘测资料10、施工现场总平面布置图11、施工设备用电统计表二、工程概况本工程位于固原市开发区新区，本工程为固原市城建办公楼，其建筑功能为车库及设备用房，本工程属二类高层办公楼，地下一层，地上九层，局部二层和一层库房，-1F层高为-3.6m,1F层高为4.8m，2F~8F各层层高3.6m，9F层高为4.8m，总建筑面积为11528.0㎡，其中地下1009.6㎡，地上10518.4㎡，总建筑高度为36.15m。该工程地基处理为灰土挤密桩复合地基，桩孔回填3:7灰土和整体3:7灰土垫层处理，基础为钢筋砼筏形基础及柱下独立基础。主体为框架剪力墙结构。三、施工部署1、施工平面布置情况根据施工平面布置图（见附图）拟建楼正立面中间位置布置塔吊位置，南面场地分别布置有钢筋加工棚、水泥库、砂、石材料堆放区及门卫室，在主楼东南方向搭设木工棚和水电安装材料堆放区，在○A/○3-○4轴线处安装一台施工井架，供后期装饰工程用，在附近安装搅拌机一台。生活区和办公区设在大门向里走100米主楼后方，施工区与生活区分离。配电室布置在已建箱式变电站附近位置。配电室进深为3.0m，开间为2.5m，层高为3.0m，基础采用M5水泥砂浆，MU10标准砖砌筑，放大脚4皮砖高，基础埋深0.8m，基础下原土夯实。地下采用M5混合砂浆MU10标准砖砌筑，墙体厚度240mm，屋面采用80厚C20现浇钢筋砼，外延伸出墙面600mm，按2%流向坡度向南结构找坡，内墙及地面粉刷采用水泥砂浆抹面，室内外高差300mm,设900×2400外开门一档，600×1200钢丝网高窗一档，室内外布置消防灭火器材。甲方现场提供有箱式变电室电源线头，我方现场设施工配电室一个内置总配电柜。2、主要施工机械设备的选择机械设备的选用根据工程特点、作业层工程量大小和施工进度计划需要分批、分阶段进场。由于基础工程施工阶段、主体结构工程与室内外装修工程穿插施工阶段机械设备类别和数量为施工的高峰期，所以选择这一阶段计算用电量就可以满足整个工程各阶段施工的需要。主要机械设备类别、数量及单台功率如下表：序号机械设备型号每台功率数量总功率备注1塔式起重机63型QTZ551050.0KVA150.0KVA2对焊机UNI-100100.0KVA1100.0KVA3交流电焊机BX6-31520.5KVA241.0KVA4钢筋弯曲机GW403.0KW39.0KW5钢筋切断机GJ40-14.0KW28.0KW6钢筋调直机GT4-149.5KW19.5KW7型钢切割机Y100L-23.0KW412.0KW备用2台8木工圆锯MJ-1043.0KW26.0KW9木工平刨MB504A4.0KW28.0KW10插入式砼振动器ZN701.5KW46.0KW备用4台11插入式砼振动器ZN351.1KW22.2KW备用2台12附着式砼振动器XW-102.2KW24.4KW备用1台13灰浆搅拌机UJW3503.0KW26.0KW备用1台14高压水泵100M20.0KW120.0KW备用1台15蛙式打夯机HW603.0KW26.0KW备用2台16冲击夯HCD130型3.0KW39.0KW备用2台17套丝切管机TQ-3A1.0KW22.0KW备用1台3、配电系统设置：依据《施工现场临时用电安全技术规范》（JGJ46-2005）和《建设工程施工现场供电安全规范》（GB50194）等国家现行规范、标准，结合《中国人民银行固原市中心支行发行库及营业用房办公楼施工组织设计》和《建筑施工手册》的有关内容以及建设单位提供的电源情况为一台WZB630-10/0.4KV箱式变电站，供施工工程用电。本工程在甲方提供配电室附近现场搭设一个总配电室，采取三级配电、两级保护系统，实行“三相五线制，一级一闸一漏电”配电原则。采用TN系统做保护接零时，工作零线（N线）必须通过漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。由总容量为630KVA箱式配电拉设一条主电源电缆线至施工总配电室，为实际使用电源线，施工现场设置一级配电柜一台，二级配电箱三台。详细说明见订货图纸。四、用电计算及电缆线的选择总用电量的计算：1、各设备分项计算（1）塔吊起重机查表得K...
