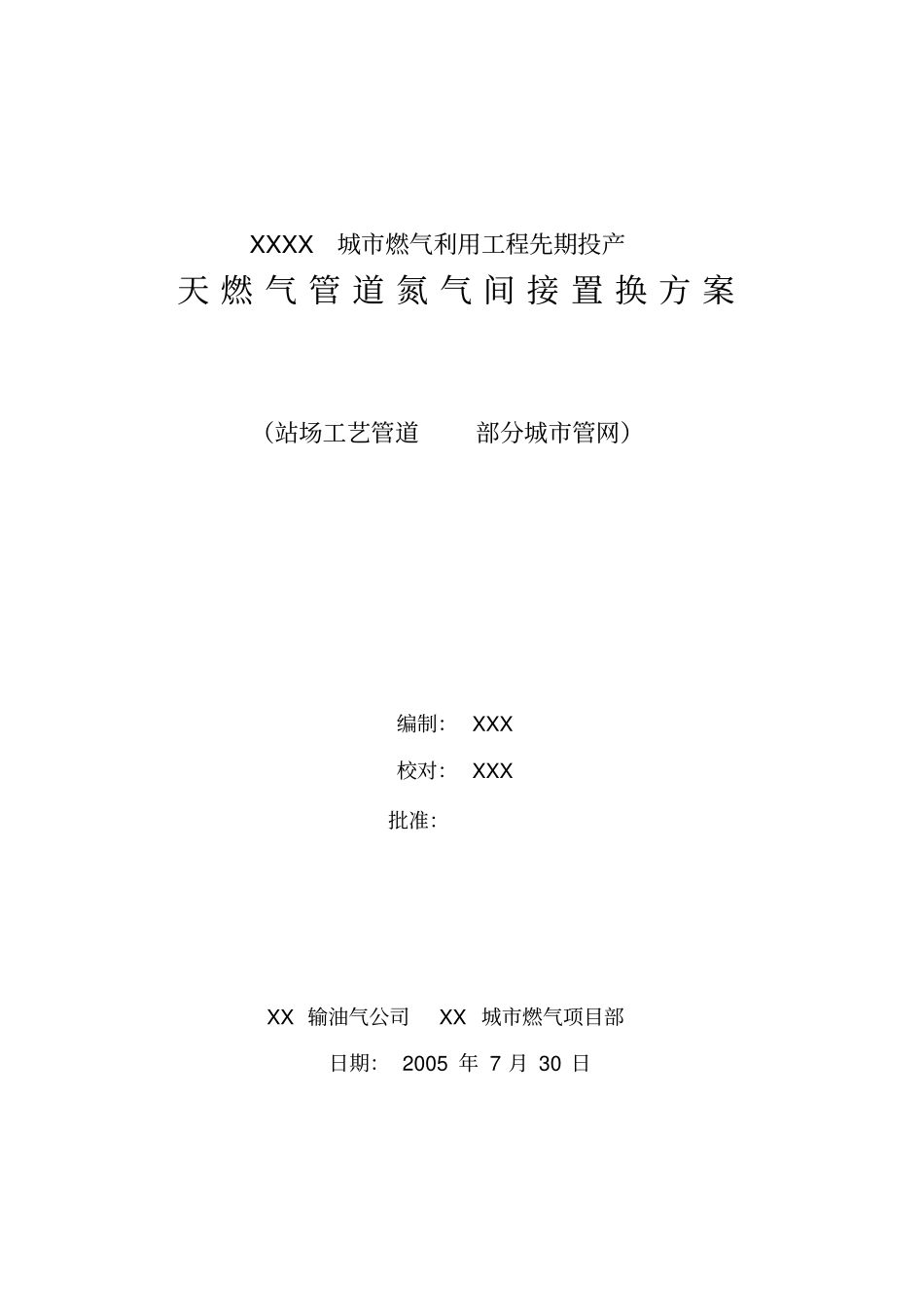

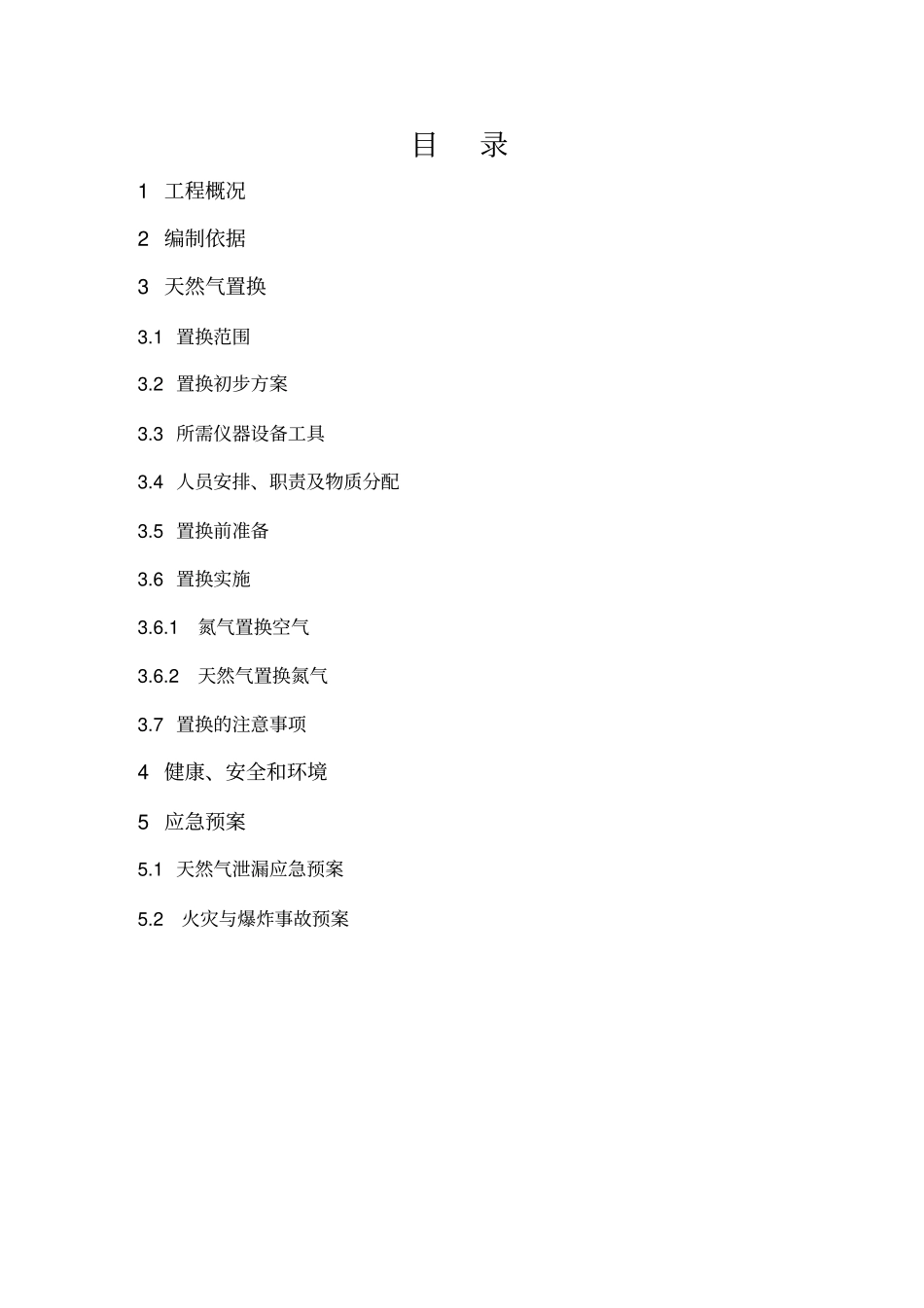

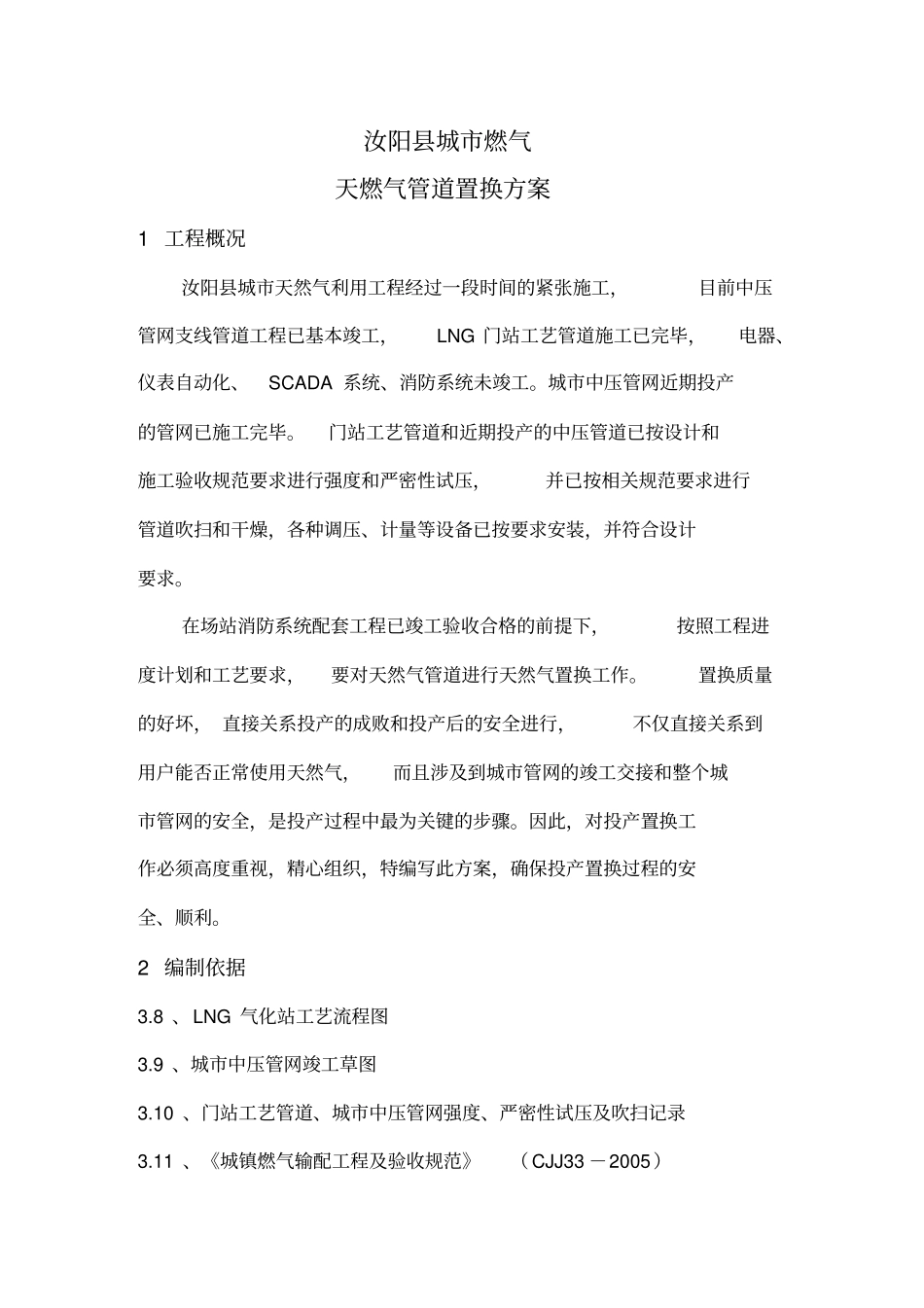

XXXX城市燃气利用工程先期投产天燃气管道氮气间接置换方案（站场工艺管道部分城市管网）编制：XXX校对：XXX批准：XX输油气公司XX城市燃气项目部日期：2005年7月30日目录1工程概况2编制依据3天然气置换3.1置换范围3.2置换初步方案3.3所需仪器设备工具3.4人员安排、职责及物质分配3.5置换前准备3.6置换实施3.6.1氮气置换空气3.6.2天然气置换氮气3.7置换的注意事项4健康、安全和环境5应急预案5.1天然气泄漏应急预案5.2火灾与爆炸事故预案汝阳县城市燃气天燃气管道置换方案1工程概况汝阳县城市天然气利用工程经过一段时间的紧张施工，目前中压管网支线管道工程已基本竣工，LNG门站工艺管道施工已完毕，电器、仪表自动化、SCADA系统、消防系统未竣工。城市中压管网近期投产的管网已施工完毕。门站工艺管道和近期投产的中压管道已按设计和施工验收规范要求进行强度和严密性试压，并已按相关规范要求进行管道吹扫和干燥，各种调压、计量等设备已按要求安装，并符合设计要求。在场站消防系统配套工程已竣工验收合格的前提下，按照工程进度计划和工艺要求，要对天然气管道进行天然气置换工作。置换质量的好坏，直接关系投产的成败和投产后的安全进行，不仅直接关系到用户能否正常使用天然气，而且涉及到城市管网的竣工交接和整个城市管网的安全，是投产过程中最为关键的步骤。因此，对投产置换工作必须高度重视，精心组织，特编写此方案，确保投产置换过程的安全、顺利。2编制依据3.8、LNG气化站工艺流程图3.9、城市中压管网竣工草图3.10、门站工艺管道、城市中压管网强度、严密性试压及吹扫记录3.11、《城镇燃气输配工程及验收规范》（CJJ33－2005）3.12、《石油天然气站内工艺管道工程及验收规范》（SY0402－2000）3.13、《天然气管道试运投产规范》（SY/T6233－2002）3.14、其它文件3天然气置换3.6.3置换范围LNG气化站工艺区、门站至玉瓷路旁国光瓷厂中压管线以及玉瓷北路中压管线。3.6.4置换初步方案XX支线采用氮气间接置换方案：先用氮气置换管道中的空气，再用天然气置换管道中的氮气。置换范围为：XX支线和XX线项目部拟注氮气到1.6MPa，稳压一定时间，经检查管道严密性无问题后，用天然气置换氮气，同时在XX阀门井设置放空管释放氮气。使我方置换区域内管道氮气压力达到0.2MPa。在向门站和中压城网注入氮气时，宜控制氮气流速、流量，并打开PE管端放空阀，在门站进出站站阀后、PE管端放散管上安装量程为0.6MPa的压力表，确保注入氮气的压力不超过0.2MPa。置换合格后，关闭XX站进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过0.2MPa），待XX支线和XX末站天然气置换氮气完成后，再进行门站和中压城网天然气置换氮气的工作。3.6.5所需仪器设备工具序号设备名称规格型号单位数量备注1四合一检测仪台102可燃气体报警仪(天然气含量测试仪)台100~100%3可燃气体报警仪台50~5%4抢险车辆15皮卡车辆16对讲机套8防爆7PE管安装设备套18干粉灭火器8Kg支20手提式9干粉灭火器20Kg支6手推式10压力表0~0.4MPa块811压力表0~100KPa块512压力表0~10KPa块513防静电工服套2014阀门油脂公斤1015扳手20防爆16安全警示牌2017警示彩带米50018取样袋个2019巡线车辆13.15人员安排、职责及物质分配3.6.6置换领导小组5.3人员安排：组长：副组长：5.4职责：组长负责总指挥和总协调，副组长向组长及时汇报置换实时情况并按组长指令开展工作。3.16物质分配：对讲机四部3.6.7工艺仪表组5.5人员安排：组长：组员：5.6人员分布：站场4人，放散点B、C、D各1人，巡线小组1人，共8人。5.7物质分配：防爆扳手10把，0~0.4MPa压力表、0~10KPa压力表、0~100KPa压力表各四块，对讲机二部5.8职责：1）小组每一位成员在置换前认真学习置换方案，熟练操作各设备，能进行故障判断和简单的维护，熟练掌握所用仪表操和维护。2）在置换按方案要求进行仪表安装，并检查仪表的是否经过法定部门的校验。在置换当天提前进入现场，对所有仪表进行全面的检查。3）在置换开始后，实时监控站场和各放散点仪表的压力值，当压力值超过方案要求时，立即向领导小组汇报。置换开始时，负责对仪表的操作和维护。4）在置换前一天，按方案要求打开...
