中性盐雾试验方法和判定标准VIP免费

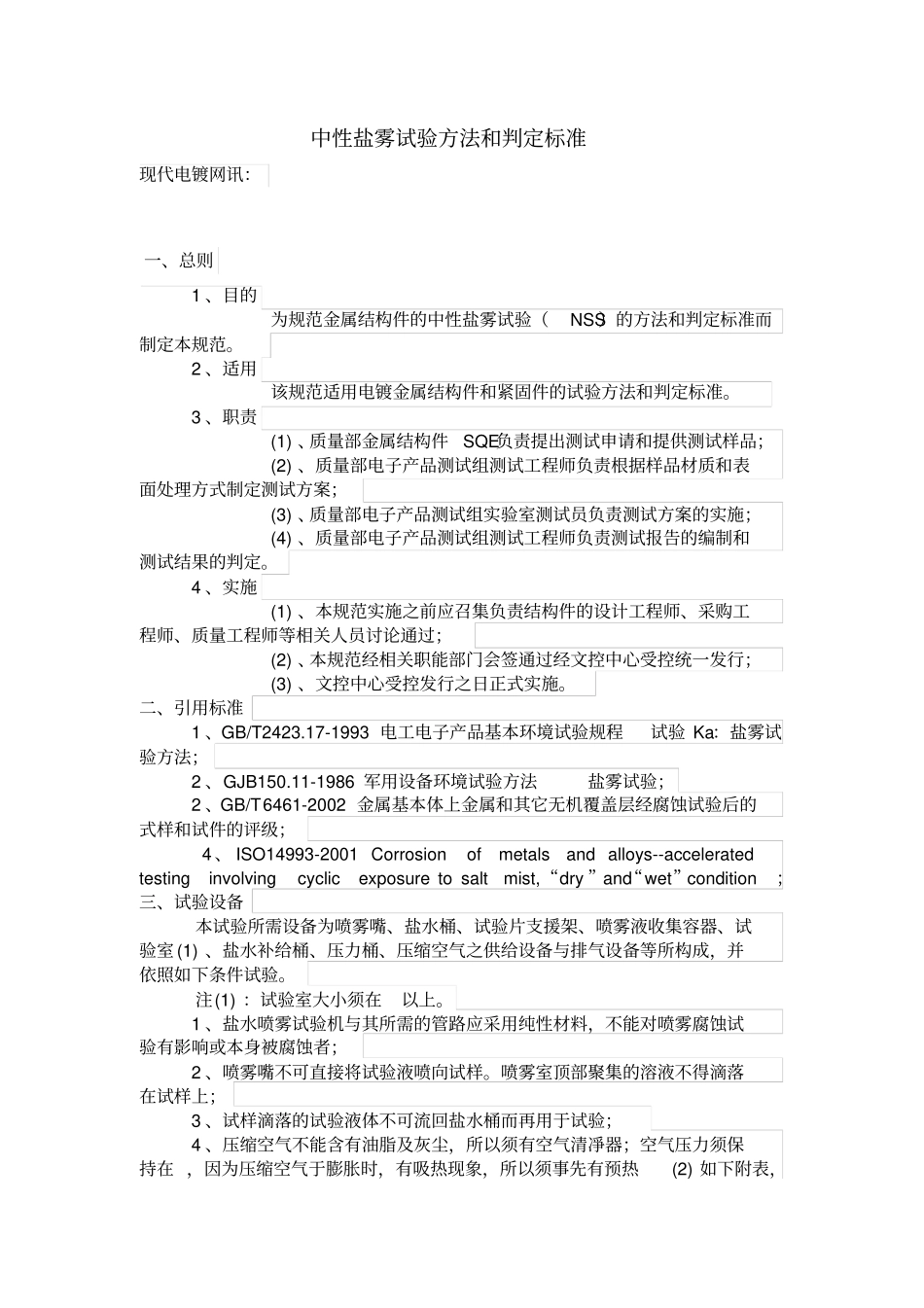

中性盐雾试验方法和判定标准现代电镀网讯：一、总则1、目的为规范金属结构件的中性盐雾试验（NSS）的方法和判定标准而制定本规范。2、适用该规范适用电镀金属结构件和紧固件的试验方法和判定标准。3、职责(1)、质量部金属结构件SQE负责提出测试申请和提供测试样品；(2)、质量部电子产品测试组测试工程师负责根据样品材质和表面处理方式制定测试方案；(3)、质量部电子产品测试组实验室测试员负责测试方案的实施；(4)、质量部电子产品测试组测试工程师负责测试报告的编制和测试结果的判定。4、实施(1)、本规范实施之前应召集负责结构件的设计工程师、采购工程师、质量工程师等相关人员讨论通过；(2)、本规范经相关职能部门会签通过经文控中心受控统一发行；(3)、文控中心受控发行之日正式实施。二、引用标准1、GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法；2、GJB150.11-1986军用设备环境试验方法盐雾试验；2、GB/T6461-2002金属基本体上金属和其它无机覆盖层经腐蚀试验后的式样和试件的评级；4、ISO14993-2001Corrosionofmetalsandalloys--acceleratedtestinginvolvingcyclicexposuretosaltmist,“dry”and“wet”condition；三、试验设备本试验所需设备为喷雾嘴、盐水桶、试验片支援架、喷雾液收集容器、试验室(1)、盐水补给桶、压力桶、压缩空气之供给设备与排气设备等所构成，并依照如下条件试验。注(1)：试验室大小须在以上。1、盐水喷雾试验机与其所需的管路应采用纯性材料，不能对喷雾腐蚀试验有影响或本身被腐蚀者；2、喷雾嘴不可直接将试验液喷向试样。喷雾室顶部聚集的溶液不得滴落在试样上；3、试样滴落的试验液体不可流回盐水桶而再用于试验；4、压缩空气不能含有油脂及灰尘，所以须有空气清凈器；空气压力须保持在，因为压缩空气于膨胀时，有吸热现象，所以须事先有预热(2)如下附表，以获取均一温度的喷雾。注(2)：预热以增加压缩空气的温度与湿度；5、喷雾采取器其水平采取面积为，直径约为10cm，置于试样附近；6、喷雾液量以整个小时计算，在采集容器上，应每小时平均可收集1.0～2.0ml盐水溶液。喷雾液至少应连续收集16小时，以其平均值表示喷雾量；7、试验中盐水桶其氯化钠溶液浓度应维持40～60g/L。四、试验条件1、试验溶液试验溶液采用氯化钠(化学纯、分析纯)和蒸馏水或去离子水配置，其浓度为(质量百分比5±0.1%)，雾化后的收集液，除挡板挡回部分外，不得重复使用；备注：为配置浓度为5%(W/W)的盐溶液，可以通过下式计算所需氯化钠的质量；所需氯化钠质量＝0.053×水的质量2、溶液PH值雾化前盐溶液的PH值在6.5～7.2(35±2℃)之间；备注：该PH值范围要求是在Ta=35±2℃测定的，当盐溶液在室温下被调整PH值，而在35℃雾化时，由于CO2在较高温度下会发挥、损失，汇集溶液的PH值将比原溶液高。因此，当原溶液在室温下被调整PH时，有必要将其调整至6.5以下，这样在35℃雾化后所汇集的溶液的PH值就能满足6.5～7.2这一要求。3、实验室内温度(指箱体内的温度)：35±2℃4、饱和压力桶内温度：47±1℃5、饱和桶压力：1Kgf6、喷雾量在工作空间任意位置，用面积为80cm2的漏斗收集连续雾化16小时的盐雾沉降量，平均每小时应收集到1.0-2.0ml的溶液；7、连续雾化时间说明：(1)、如果产品使用环境相对比较严酷，可能要求的连续雾化时间严酷于本规范，那么则按产品规格书所要求的雾化时间进行试验；如无特殊要求或要求低于本规范则一律按本规范执行；(2)、如果金属结构件的供应商所提供的承诺书、盐雾试验报告等资料所体现的连续雾化时间严格于本规范，则按供应商提供的雾化时间进行试验，否则将按本规范执行。五、试件的放置1、试件的被试表面不能受到盐雾的直接喷射；2、试件表面在试验箱中的放置角度是非常重要的。原则上，平板试样的被试表面朝上并与垂直方向成20±5℃的角，对于表面不规则的试件，可采取多种放置状态，务必使每个主要表面能同时接受盐水的喷雾；3、试件的排列，应使喷雾自由的全部落至全部试件的表面上，不应妨碍自由下落；4、试件不可相互接触，也不可接到金属性导体或有毛细现象的物质，以及其他支架外的物体；5、盐溶液禁止从一个...
