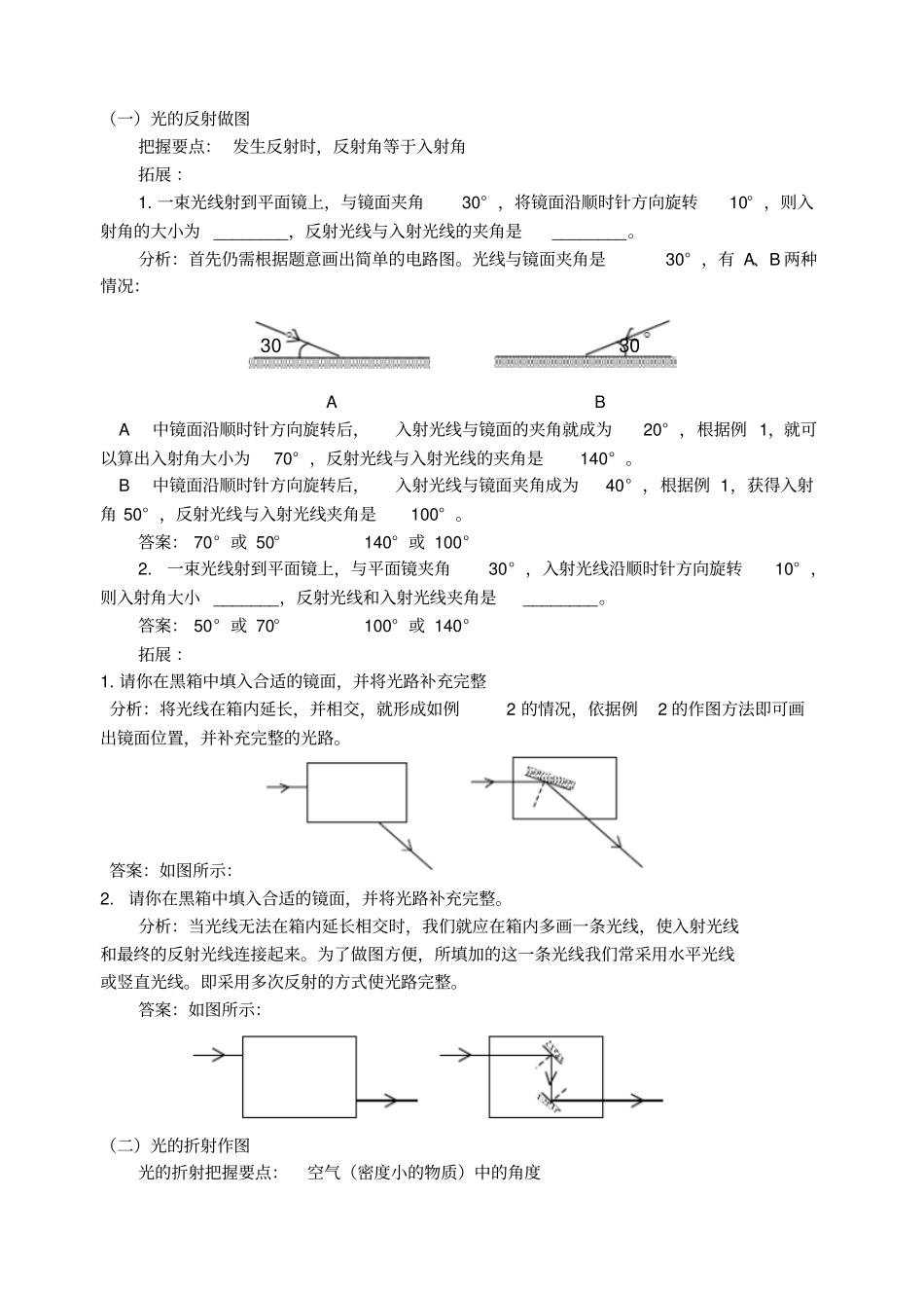

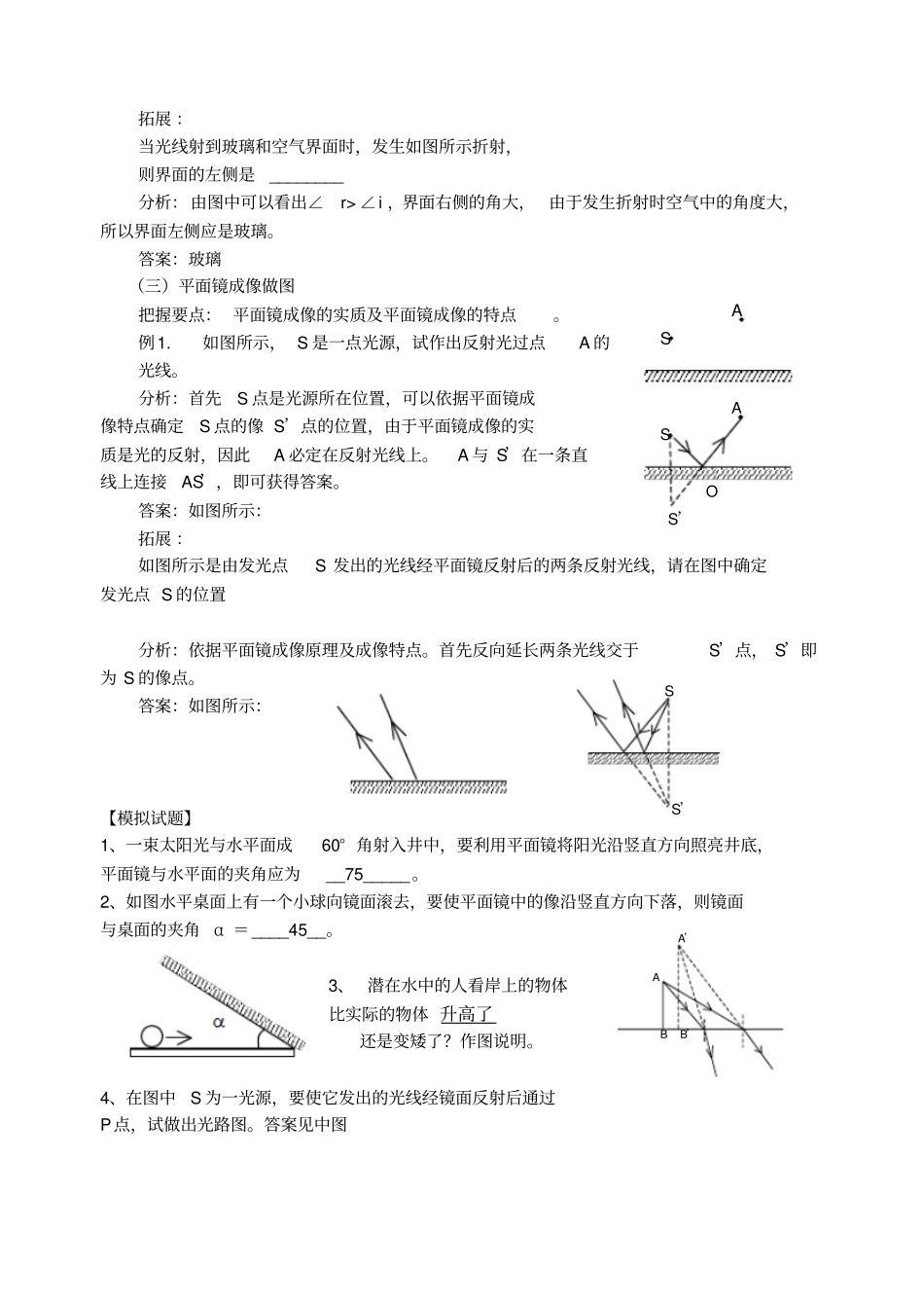

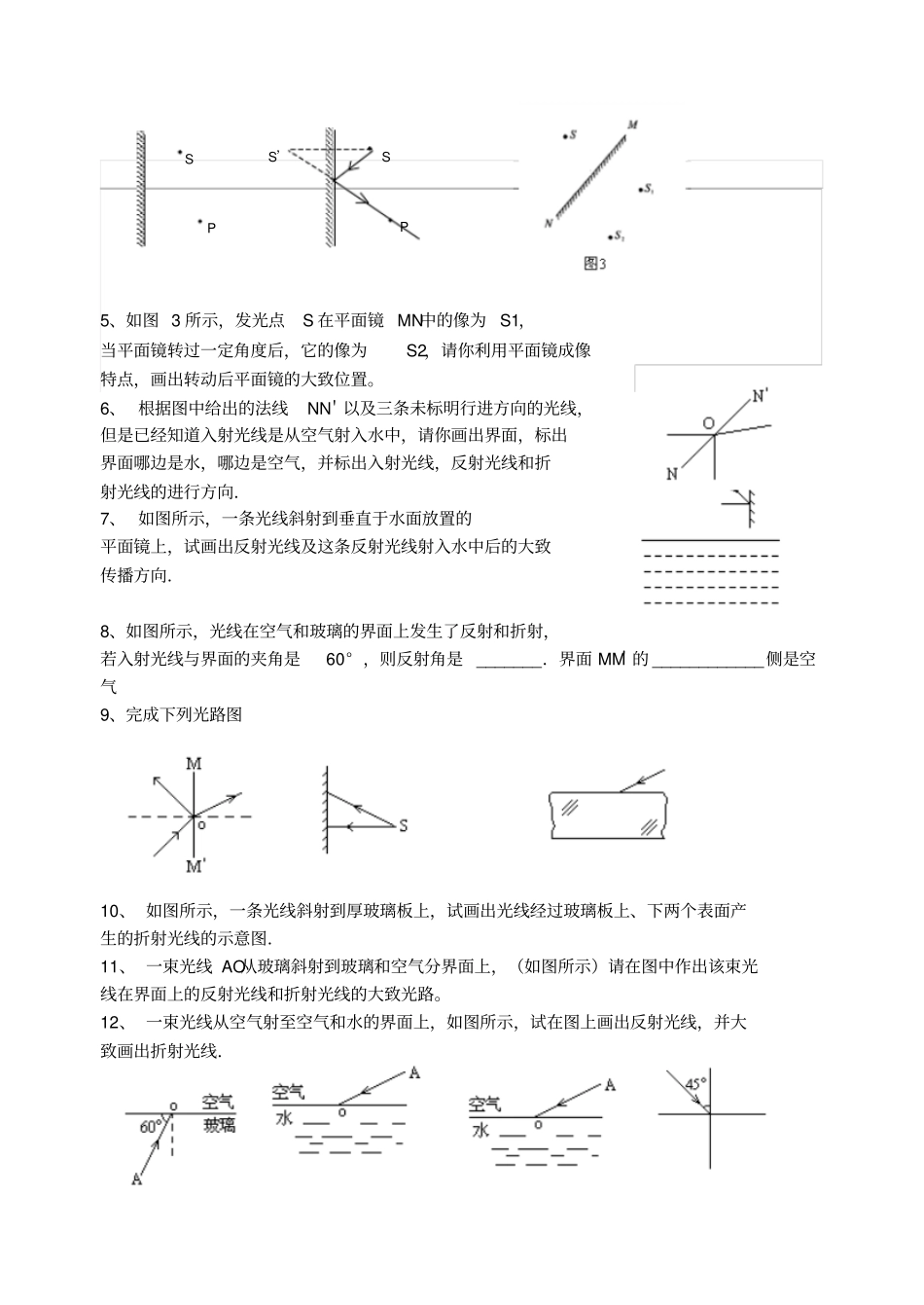

（一）光的反射做图把握要点：发生反射时，反射角等于入射角拓展：1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A、B两种情况：3030ABA中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1，就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。B中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50°，反射光线与入射光线夹角是100°。答案：70°或50°140°或100°2.一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。答案：50°或70°100°或140°拓展：1.请你在黑箱中填入合适的镜面，并将光路补充完整分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。答案：如图所示：2.请你在黑箱中填入合适的镜面，并将光路补充完整。分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。答案：如图所示：（二）光的折射作图光的折射把握要点：空气（密度小的物质）中的角度拓展：当光线射到玻璃和空气界面时，发生如图所示折射，则界面的左侧是________分析：由图中可以看出∠r>∠i，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。答案：玻璃（三）平面镜成像做图把握要点：平面镜成像的实质及平面镜成像的特点。例1.如图所示，S是一点光源，试作出反射光过点A的光线。分析：首先S点是光源所在位置，可以依据平面镜成像特点确定S点的像S’点的位置，由于平面镜成像的实质是光的反射，因此A必定在反射光线上。A与S’在一条直线上连接AS’，即可获得答案。答案：如图所示：拓展：如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置分析：依据平面镜成像原理及成像特点。首先反向延长两条光线交于S’点，S’即为S的像点。答案：如图所示：【模拟试题】1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__75_____。2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____45__。3、潜在水中的人看岸上的物体比实际的物体升高了还是变矮了？作图说明。4、在图中S为一光源，要使它发出的光线经镜面反射后通过P点，试做出光路图。答案见中图ASASOS’SS’A’ABB’5、如图3所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。6、根据图中给出的法线NN＇以及三条未标明行进方向的光线，但是已经知道入射光线是从空气射入水中，请你画出界面，标出界面哪边是水，哪边是空气，并标出入射光线，反射光线和折射光线的进行方向．7、如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．8、如图所示，光线在空气和玻璃的界面上发生了反射和折射，若入射光线与界面的夹角是60°，则反射角是_______．界面MM＇的____________侧是空气9、完成下列光路图10、如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．11、一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。12、一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线．SPS’SP13、图中AO是由空气向水面斜射的一条光线，在图中画出反射光线及折射光线的大致方向，并用箭头标明它们的传播方向．14、光从某种透明的物体射入空气，已知入射角为30°，折射角与入射角两者相差1...
