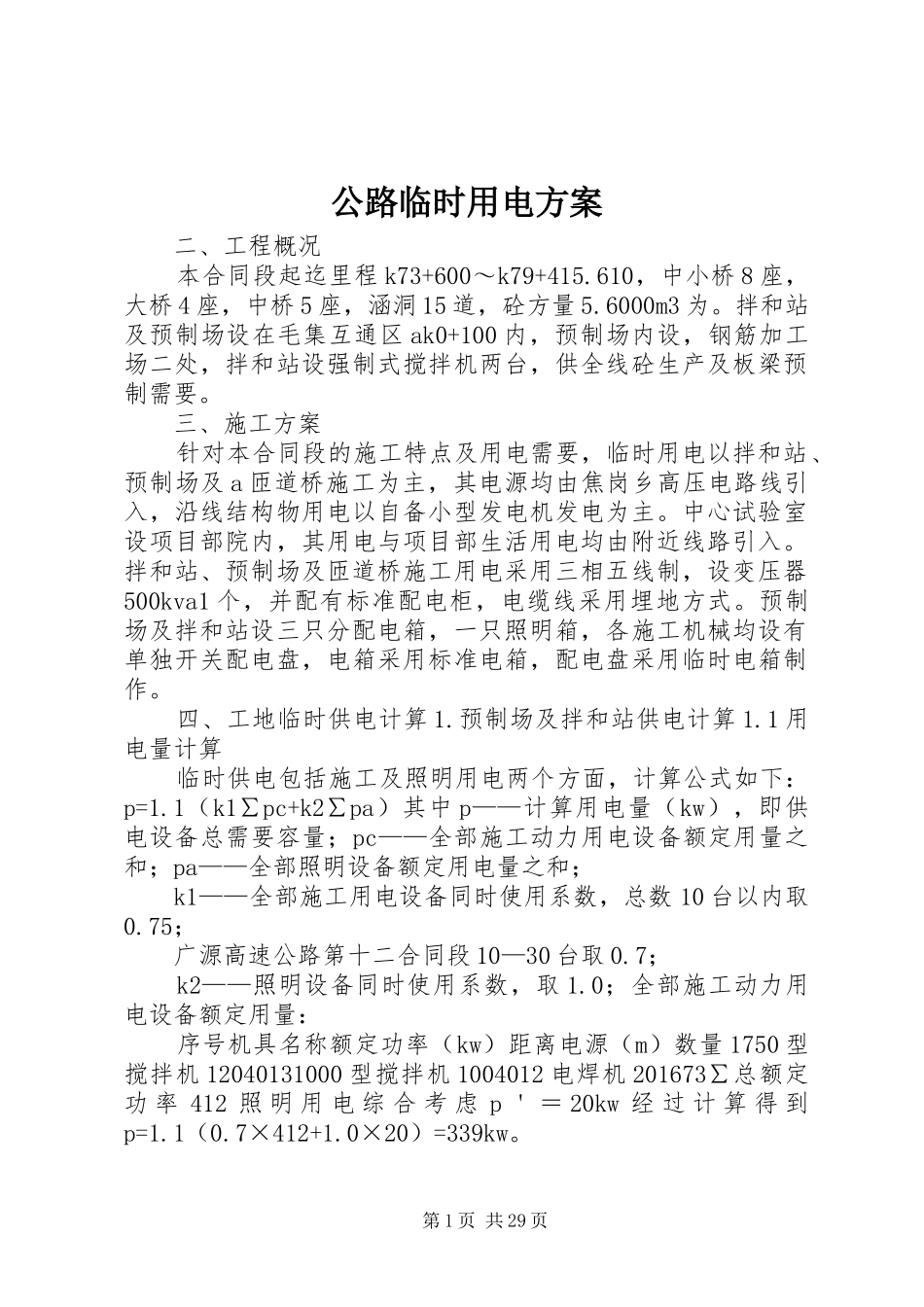

公路临时用电方案二、工程概况本合同段起迄里程k73+600～k79+415.610，中小桥8座，大桥4座，中桥5座，涵洞15道，砼方量5.6000m3为。拌和站及预制场设在毛集互通区ak0+100内，预制场内设，钢筋加工场二处，拌和站设强制式搅拌机两台，供全线砼生产及板梁预制需要。三、施工方案针对本合同段的施工特点及用电需要，临时用电以拌和站、预制场及a匝道桥施工为主，其电源均由焦岗乡高压电路线引入，沿线结构物用电以自备小型发电机发电为主。中心试验室设项目部院内，其用电与项目部生活用电均由附近线路引入。拌和站、预制场及匝道桥施工用电采用三相五线制，设变压器500kva1个，并配有标准配电柜，电缆线采用埋地方式。预制场及拌和站设三只分配电箱，一只照明箱，各施工机械均设有单独开关配电盘，电箱采用标准电箱，配电盘采用临时电箱制作。四、工地临时供电计算1.预制场及拌和站供电计算1.1用电量计算临时供电包括施工及照明用电两个方面，计算公式如下：p=1.1（k1∑pc+k2∑pa）其中p——计算用电量（kw），即供电设备总需要容量；pc——全部施工动力用电设备额定用量之和；pa——全部照明设备额定用电量之和；k1——全部施工用电设备同时使用系数，总数10台以内取0.75；广源高速公路第十二合同段10—30台取0.7；k2——照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量：序号机具名称额定功率（kw）距离电源（m）数量1750型搅拌机12040131000型搅拌机1004012电焊机201673∑总额定功率412照明用电综合考虑p＇＝20kw经过计算得到p=1.1（0.7×412+1.0×20）=339kw。第1页共29页五、变压器安装运行变压器安装在变压器房内，变压器房砖砌、楼板盖顶，密封，木质门，外开上锁，关柜前空间距离为2m，开关柜后维修通道距离为1m。变压器底部铺设绝缘脚垫，开关柜下设专用的接零和接地端子排，以便检查和维修，各开关统一编号，标明使用方位或较大设备。变压器安装时必须由专业或上级专业人员进行安装、调试。变压器定期进行检查，注意变压器音响是否正常，有无异常响声或放电声；检查变压器的接地设备是否良好等，填写检查记录。六、电缆线路的敷设拌和站、预制场及a匝道桥施工场地内电缆线路采用埋地敷设，埋地敷设深度60cm，在电缆上下均匀铺设6cm细砂，然后覆盖砖作硬质保护层。施工场地外采用架空线路，架空时沿电杆设置，并用绝缘子固定。七、配电装置广源高速公路第十二合同段1、三级配电、两级保护施工用电采用三级配电、两级保护进行设置，并根据“一机、一闸、一漏、一箱”要求，每台设备设置各自专用开关箱，提高用电安全。按照总配电间、分配电柜、开关箱进行三级配电，分配电柜和开关箱均必须经漏电保护开关保护。第一级漏电保护设置在总配电间内各回路开关电器的末级，其漏电动作电流与漏电动作时间符合规定要求。第二级漏电保护设置在开关箱内各回路隔离开关的负荷侧，与第一级漏电保护配合，形成分级选择性保护，漏电动作电流不大于30ma，漏电动作时间不大于0.1s。2、电器装置漏电保护器。施工现场所有用电设备，除保护零线外，采用分级漏电保护系统，每一分支线路有自己的工作零线，并在设备负荷线的首端处设置漏电保护器，额定漏电动作电流不大于30ma，额定漏电动作时间不大于0.1s。漏电保护器要在安装后和使用前按照规定测试内容进行，并定期测试。第2页共29页接地。将电气设备与大地作金属性联结，进行保护接地，用以保护人体接触设备漏电时的安全，并将变压器进行工作接地，阻值应小于4Ω。在设备比较集中的钢筋作业区、搅拌机一组重复接地，阻值不小于10Ω。水泥罐、地磅作防雷接地，同时进行重复接地。常有开关。一般机器均须配有随机开关，维修更换时注意按原型号、容量调换，不要随便替换总配电箱及分配电箱内应装设总隔离开关和分路隔离开关，开关箱应装设隔离开关和漏电保护器。开关箱内的开关电器必须能在任何情况下，都可以使用电设备实行电源隔离。八、现场照明广源高速公路第十二合同段各施工现场照明线路从分配电箱处引出，装设照明分路开关，并装设熔断电流为15a及15a以下的熔断器保护。1.室外照明。照明灯具的金属外壳保护接零，单相回路的照...
