(国标)IEC101问答式规约正文VIP免费

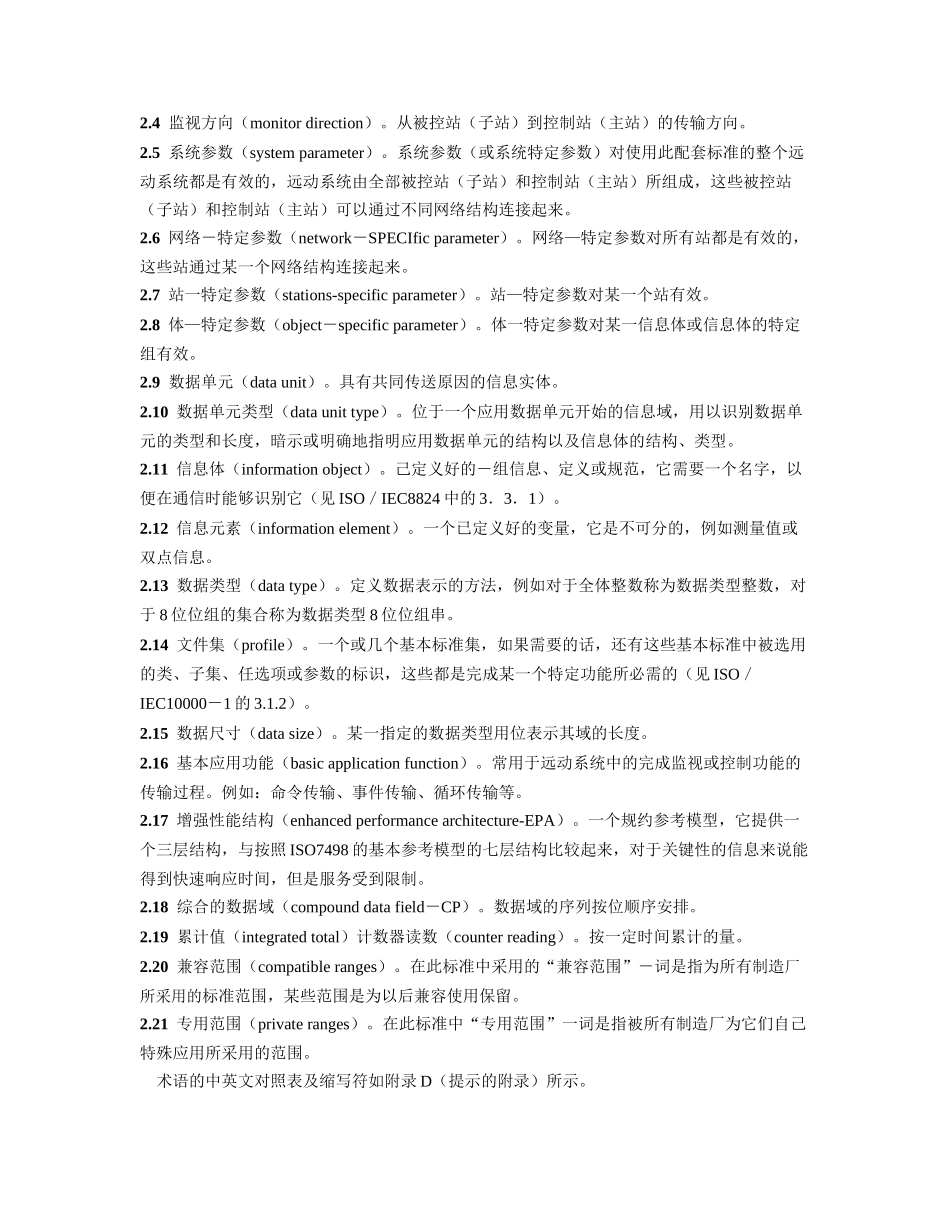

2.4监视方向（monitordirection）。从被控站（子站）到控制站（主站）的传输方向。2.5系统参数（systemparameter）。系统参数（或系统特定参数）对使用此配套标准的整个远动系统都是有效的，远动系统由全部被控站（子站）和控制站（主站）所组成，这些被控站（子站）和控制站（主站）可以通过不同网络结构连接起来。2.6网络－特定参数（network－SPECIficparameter）。网络—特定参数对所有站都是有效的，这些站通过某一个网络结构连接起来。2.7站一特定参数（stations-specificparameter）。站—特定参数对某一个站有效。2.8体—特定参数（object－specificparameter）。体一特定参数对某一信息体或信息体的特定组有效。2.9数据单元（dataunit）。具有共同传送原因的信息实体。2.10数据单元类型（dataunittype）。位于一个应用数据单元开始的信息域，用以识别数据单元的类型和长度，暗示或明确地指明应用数据单元的结构以及信息体的结构、类型。2.11信息体（informationobject）。己定义好的－组信息、定义或规范，它需要一个名字，以便在通信时能够识别它（见ISO／IEC8824中的3．3．1）。2.12信息元素（informationelement）。一个已定义好的变量，它是不可分的，例如测量值或双点信息。2.13数据类型（datatype）。定义数据表示的方法，例如对于全体整数称为数据类型整数，对于8位位组的集合称为数据类型8位位组串。2.14文件集（profile）。一个或几个基本标准集，如果需要的话，还有这些基本标准中被选用的类、子集、任选项或参数的标识，这些都是完成某一个特定功能所必需的（见ISO／IEC10000－1的3.1.2）。2.15数据尺寸（datasize）。某一指定的数据类型用位表示其域的长度。2.16基本应用功能（basicapplicationfunction）。常用于远动系统中的完成监视或控制功能的传输过程。例如：命令传输、事件传输、循环传输等。2.17增强性能结构（enhancedperformancearchitecture-EPA）。一个规约参考模型，它提供一个三层结构，与按照ISO7498的基本参考模型的七层结构比较起来，对于关键性的信息来说能得到快速响应时间，但是服务受到限制。2.18综合的数据域（compounddatafield－CP）。数据域的序列按位顺序安排。2.19累计值（integratedtotal）计数器读数（counterreading）。按一定时间累计的量。2.20兼容范围（compatibleranges）。在此标准中采用的“兼容范围”－词是指为所有制造厂所采用的标准范围，某些范围是为以后兼容使用保留。2.21专用范围（privateranges）。在此标准中“专用范围”一词是指被所有制造厂为它们自己特殊应用所采用的范围。术语的中英文对照表及缩写符如附录D（提示的附录）所示。本标准中使用的其他术语见GB／T14429。3帧格式采用的帧格式为FT1.2异步式字节传输帧格式3.1FT1.2可变帧长帧格式见图1。图1FT1.2可变帧长帧格式在线路上传输顺序如图2所示。各个字符在线路上按（1）、（2）、（3）……（N）顺序依次出现，即低位先发传送。传输规定：a）线路空闲状态为二进制1。在无线电通道或断载频方式时，需利用RS—232的信号RTS和CTS发送若干1的载频后才能发送报文，以使调制解调器稳定。b）每个字符有1个启动位（二进制0），8位信息码，1位偶校验位、1位停止位（二进制1）。c）每个字符间无需线路空闲间隔。d）两帧之间的线路空闲间隔最少需33位。e）长度L包括控制域、地址域、用户数据区的8位位组的个数，为二进制数。f）帧校验和是控制、地址、用户数据区8位位组的算术和（不考虑溢出位即256模和）。g）接收校验：1）每个字符的启动位、停止位、偶校验位。2）校验两个启动字符、两个L值应一致，接收字符数为L+6、帧校验和、结束字符若无差错，则数据有效。若检出一个差错时，则校验线路空闲间隔。3）在校验中，若检出一个差错，则舍弃此帧数据。D7D6D5D4D3D2D1D0启动字符（68H）LL重复启动字符（68H）控制域（C）链路地址域（A）链路用户数据（可变长度）帧校验和（CS）结束字符（16H）固定长度的报文头L个8位位组1110987654321图2在线路上传输顺序（1）（2）（3）┆┆（N）停止位偶校验位启动位1110987654321（b）图3FT1.2固定帧长格式（a）FT1.2固定帧...
