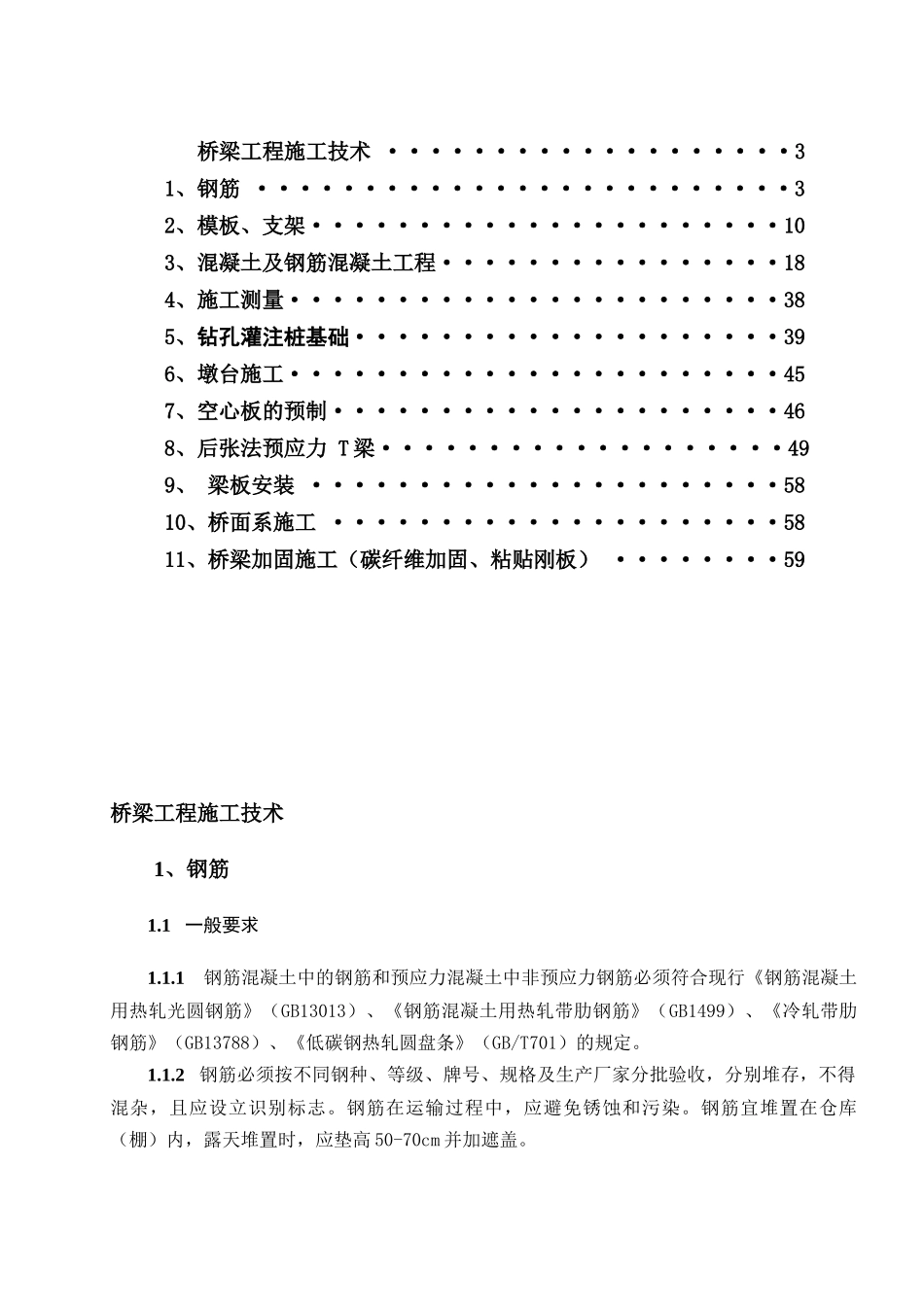

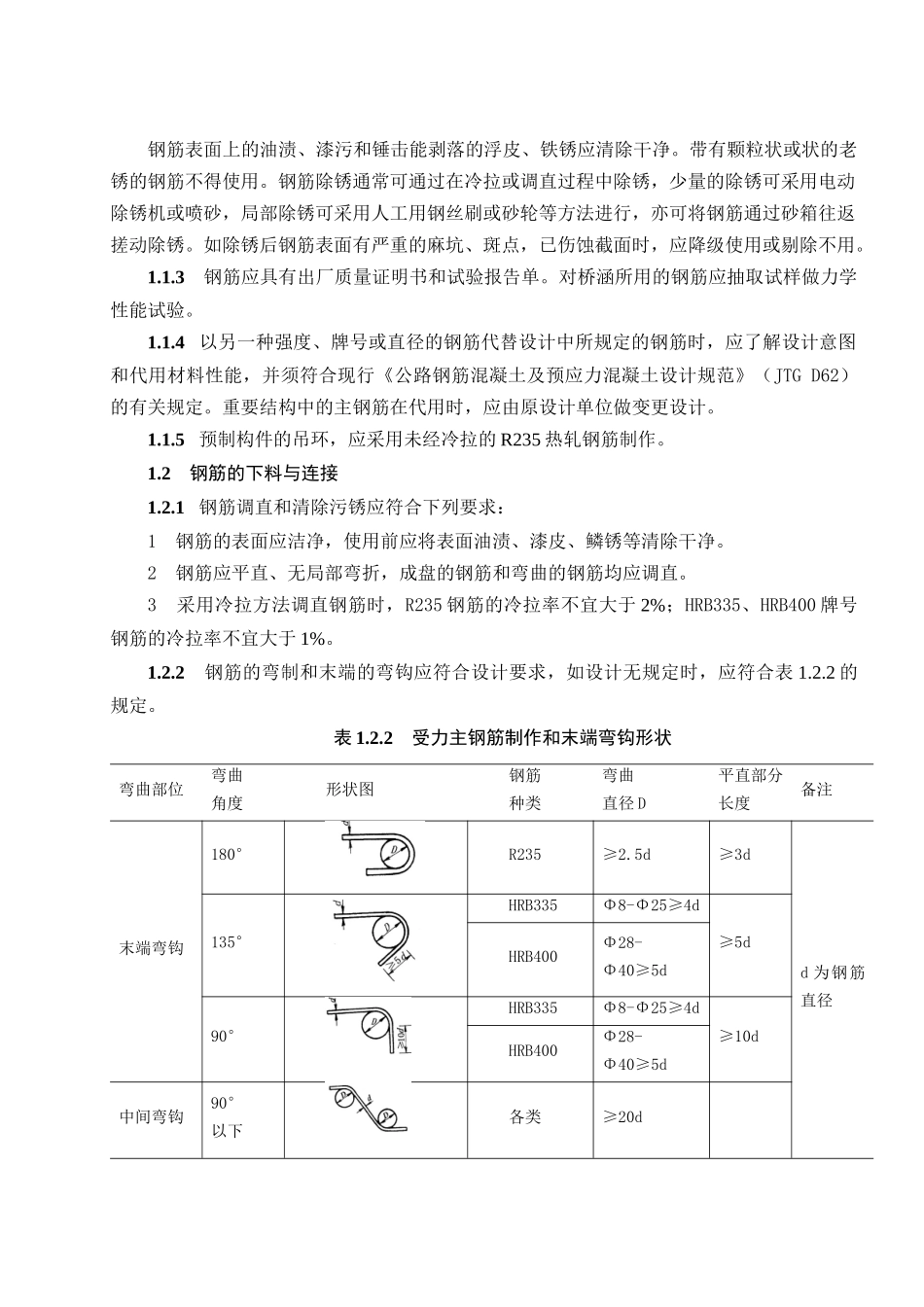

惠东县S356线多祝至平山段改建工程一标段桥梁工程施工技术交底安徽建工集团有限公司惠东县S356线多祝至平山段改建工程一标段项目管理办公室目录桥梁工程施工技术···················31、钢筋·························32、模板、支架······················103、混凝土及钢筋混凝土工程················184、施工测量·······················385、钻孔灌注桩基础····················396、墩台施工·······················457、空心板的预制·····················468、后张法预应力T梁···················499、梁板安装······················5810、桥面系施工·····················5811、桥梁加固施工（碳纤维加固、粘贴刚板）········59桥梁工程施工技术1、钢筋1.1一般要求1.1.1钢筋混凝土中的钢筋和预应力混凝土中非预应力钢筋必须符合现行《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）、《冷轧带肋钢筋》（GB13788）、《低碳钢热轧圆盘条》（GB/T701）的规定。1.1.2钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚）内，露天堆置时，应垫高50-70cm并加遮盖。钢筋表面上的油渍、漆污和锤击能剥落的浮皮、铁锈应清除干净。带有颗粒状或状的老锈的钢筋不得使用。钢筋除锈通常可通过在冷拉或调直过程中除锈，少量的除锈可采用电动除锈机或喷砂，局部除锈可采用人工用钢丝刷或砂轮等方法进行，亦可将钢筋通过砂箱往返搓动除锈。如除锈后钢筋表面有严重的麻坑、斑点，已伤蚀截面时，应降级使用或剔除不用。1.1.3钢筋应具有出厂质量证明书和试验报告单。对桥涵所用的钢筋应抽取试样做力学性能试验。1.1.4以另一种强度、牌号或直径的钢筋代替设计中所规定的钢筋时，应了解设计意图和代用材料性能，并须符合现行《公路钢筋混凝土及预应力混凝土设计规范》（JTGD62）的有关规定。重要结构中的主钢筋在代用时，应由原设计单位做变更设计。1.1.5预制构件的吊环，应采用未经冷拉的R235热轧钢筋制作。1.2钢筋的下料与连接1.2.1钢筋调直和清除污锈应符合下列要求：1钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。2钢筋应平直、无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。3采用冷拉方法调直钢筋时，R235钢筋的冷拉率不宜大于2%；HRB335、HRB400牌号钢筋的冷拉率不宜大于1%。1.2.2钢筋的弯制和末端的弯钩应符合设计要求，如设计无规定时，应符合表1.2.2的规定。表1.2.2受力主钢筋制作和末端弯钩形状弯曲部位弯曲角度形状图钢筋种类弯曲直径D平直部分长度备注末端弯钩180°R235≥2.5d≥3dd为钢筋直径135°HRB335Φ8-Φ25≥4d≥5dHRB400Φ28-Φ40≥5d90°HRB335Φ8-Φ25≥4d≥10dHRB400Φ28-Φ40≥5d中间弯钩90°以下各类≥20d1.2.3用R235钢筋制作的箍筋，其末端应做弯钩，弯钩的弯曲直径应大于受力主钢筋的直径，且不小于箍筋直径的2.5倍。弯钩平直部分的长度，一般结构不宜小于箍筋直径的5倍，有抗震要求的结构，不应小于箍筋直径的10倍。弯钩的形式，如设计无要求时，可按图4.2.3a)b)加工；有抗震要求的结构，应按图4.2.3c）加工。图4.2.3箍筋弯钩形式图1.2.4钢筋的焊接与绑扎接头1轴心受拉和小偏心受拉杆件中的钢筋接头，不宜绑接。普通混凝土中直径大于25mm的钢筋，宜采用焊接。2钢筋的纵向焊接应采用闪光对焊（HRB500钢筋必须采用闪光对焊）。当缺乏闪光对焊条件时，可采用电弧焊、电渣压力焊、气压焊。钢筋的交叉连接，无电阻点焊机时，可采用手工电弧焊。各种预埋件T形接头钢筋与钢板的焊接，也可采用预埋件钢筋埋弧压力焊。电渣压力焊只适用于竖向钢筋的连接，不得用作水平钢筋和斜筋的连接。钢筋焊接的接头形式、焊接方法、适用范围应符合现行《钢筋焊接及验...
