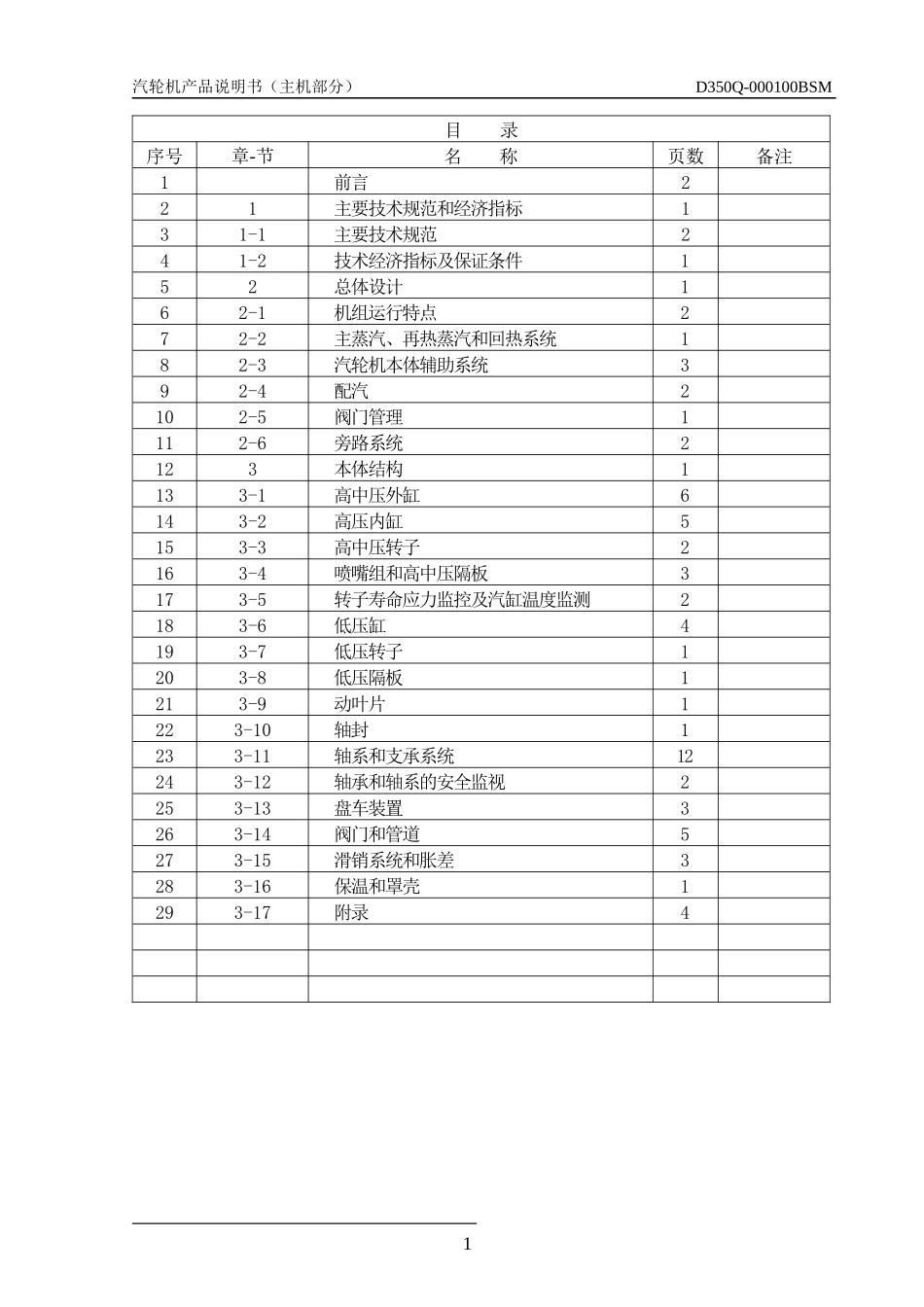

汽轮机产品说明书（主机部分）D350Q-000100BSM目录序号章-节名称页数备注1前言221主要技术规范和经济指标131-1主要技术规范241-2技术经济指标及保证条件152总体设计162-1机组运行特点272-2主蒸汽、再热蒸汽和回热系统182-3汽轮机本体辅助系统392-4配汽2102-5阀门管理1112-6旁路系统2123本体结构1133-1高中压外缸6143-2高压内缸5153-3高中压转子2163-4喷嘴组和高中压隔板3173-5转子寿命应力监控及汽缸温度监测2183-6低压缸4193-7低压转子1203-8低压隔板1213-9动叶片1223-10轴封1233-11轴系和支承系统12243-12轴承和轴系的安全监视2253-13盘车装置3263-14阀门和管道5273-15滑销系统和胀差3283-16保温和罩壳1293-17附录41汽轮机产品说明书（主机部分）D350Q-000100BSM前言CN310/301-16.67/0.8/538/538型汽轮机是我厂引进和吸收国内外先进技术设计制造的最新式亚临界350MW优化机型，为一次中间再热双缸双排汽凝汽式汽轮机，与相应容量的锅炉和汽轮发电机配套，构成大型火力发电机组，在电网中以带基本负荷为主,也可承担部分调峰任务。本说明书主要介绍该机组总体设计和本体结构，有关辅机、调节、保安、安装、启动运行和DEH及各系统的详细介绍请参阅下列技术文件：1交货清单2热力特性书3汽轮机保温设计说明书4螺栓热紧说明书5汽轮机本体安装及维护说明书6汽轮机启动运行说明书7盘车装置说明书8辅机部套说明书9润滑油系统说明书10汽轮机本体及管道疏水系统说明书11抽汽止回阀控制系统说明书12自密封汽封系统说明书13油系统设备安装说明书14油系统冲洗说明书15调节、保安系统说明书16调节、保安部套说明书17汽轮机安全监视装置说明书18汽轮机电气监视保护系统说明书19主机证明书20辅机证明书21调节证明书22安全监视装置出厂证明书23DEH的电、液所有技术文件由供货商随机提供。本文件中热力系统的压力一律用绝对压力，油系统的压力一律用表压，并用“（表压）”或“（g）”注明，真空度和负压用文字注明，本说明书采用法定计量单位,它与工程制计量单位的换算关系如下：力1kgf=9.80665N编制校对审核录入员1-1-2汽轮机产品说明书（主机部分）D350Q-000100BSM压力1kgf/cm2=0.0980665MPa热量1kcal=4.1868kJ注：左、右定义为：从汽轮机朝发电机方向看去，左手侧为左，右手侧为右。前后定义为：靠近汽机为前，靠近发电机为后。1主要技术规范和经济指标1-1主要技术规范1型号：CN310/301-16.67/0.8/538/538型2型式：亚临界、单轴、双缸双排汽、中间再热可调抽汽凝汽式3额定功率：310MW（额定工况）4最大功率：339.4MW（VWO工况）5额定蒸汽参数新蒸汽：（高压主汽阀前）16.67MPa/538℃再热蒸汽：（中压联合汽阀前）3.356MPa/538℃背压：4.2kPa（设计冷却水温20℃）6额定新汽流量：917.1t/h7最大新汽流量：1025t/h8配汽方式：全电调（阀门管理）9转向：从汽机向发电机方向看为顺时针方向10转速：3000r/min11轴系临界转速（计算值）第一阶：（发电机转子一阶）1386r/min第二阶：（高中压转子一阶）1733r/min第三阶：（低压转子一阶）1773r/min第四阶：（发电机转子二阶）3587r/min*电机临界转速值以电机厂提供的数据为准。12通流级数总共26级,其中:高压缸：1调节级＋8压力级中压缸：5压力级低压缸：2×6压力级13给水回热系统：3高加＋1除氧＋4低加(除氧器采用滑压运行)14给水泵拖动方式15系统设有两台50％容量的汽动给水泵和一台30％容量的电动给水泵，每台汽动给水泵配置一台电动给水前置泵。16汽封系统：自密封系统（SSR）编制校对审核录入员1-1-2汽轮机产品说明书（主机部分）D350Q-000100BSM17末级动叶片高度：1016mm18末级动叶片环形排汽面积：2×8.76m219汽轮机本体外形尺寸（长×宽×高）18500mm×8000mm×6500mm（高度指从连通管吊环最高点到运行平台距离）20主机重量～630t（包括高、中压阀门及其支吊架，高、中压主汽管和主汽管支吊架及基架等）。21最大吊装重量～98t（安装时，低压外缸下半组合）～59.3t（检修时，低压转子包括起吊工具）22最大起吊高度≈9.84m（吊装低压外缸时）23运行平台高度：12.6m24汽轮机与凝汽器连接方式：弹性25汽轮机布置方式：汽轮发电机组为室内纵向顺列布置。...
